Приложение A
3A0014R 79

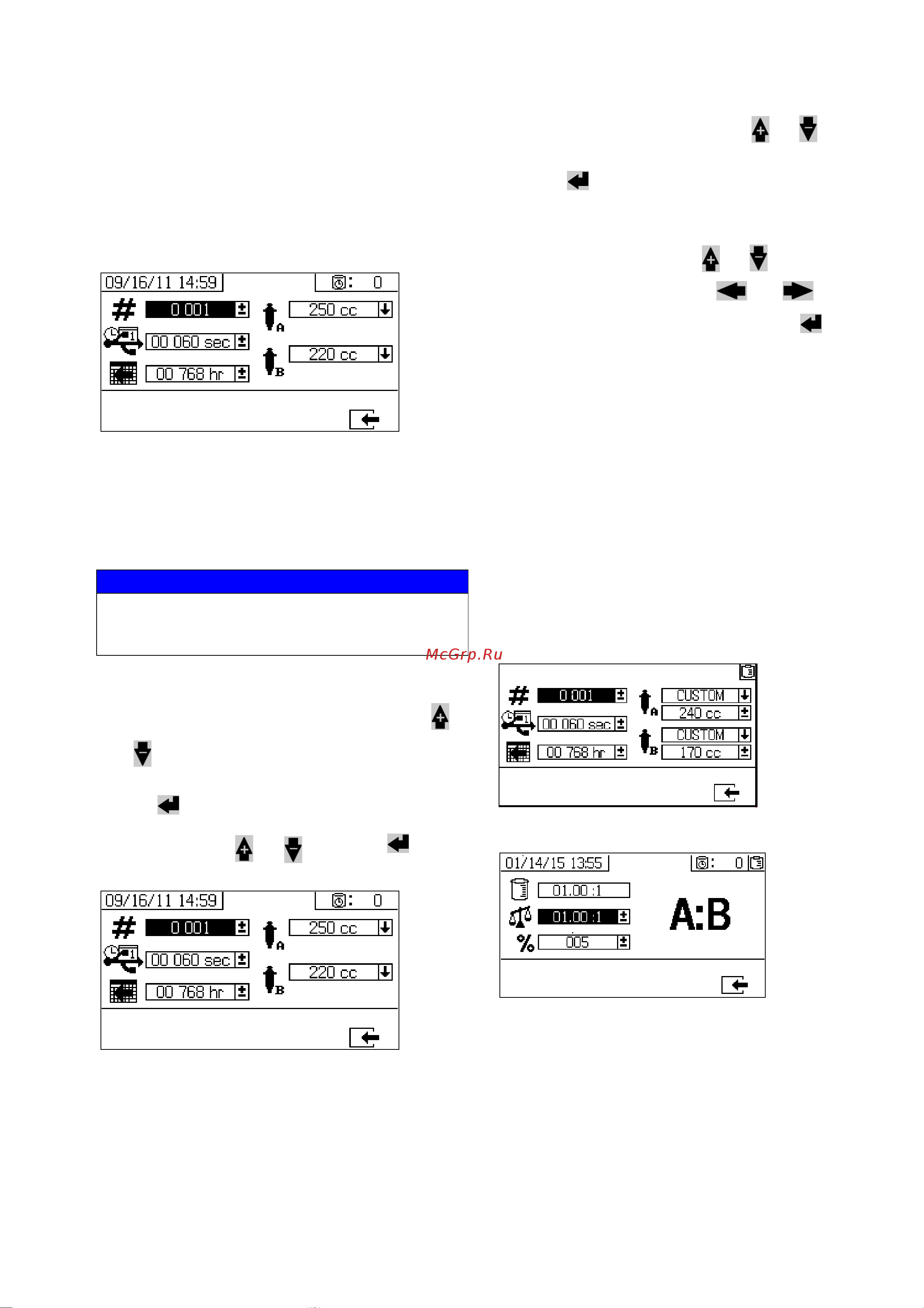

Настройки номера системы и USB
На этой странице можно указать номер распылителя,
если их несколько. Кроме того, здесь можно указать
количество часов записи данных для загрузки на
внешний флэш-диск USB, а также частоту регистрации
данных. Инструкции см. в разделе Настройка
параметров системы (дополнительно), стр.33.
Конфигурация насоса
Пользователи могут менять сведения о размерах
насосов в системе, если поле насоса выбрано на
Включение функций 1, стр.81.
Выбор размеров насосов
Для изменения размера насоса нажмите кнопку
или , чтобы выбрать соответствующее поле.
Чтобы открыть раскрывающийся список, нажмите
кнопку . Выберите нужный размер насоса
с помощью кнопок и . Нажмите еще
раз, чтобы сохранить изменения.
Указание индивидуальных размеров насосов
Также могут быть указаны индивидуальные размеры
насоса. В поле размера насоса, описанном выше,
выберите ИНДИВИДУАЛЬНЫЙ в качестве размера
насоса. Появится поле для указания нового объема
насоса, как показано ниже. Нажмите и для
выбора поля, в котором указывается объем насоса.
Нажмите для редактирования.
Укажите объем насоса в кубических сантиметрах (см3).
Для ввода значения нажмите и для
изменения значения. Нажмите и для
перемещения между значениями. Нажмите для
выхода из поля.
Указанный размер насоса будет сохранен в системе,
но он будет отображен только в случае выбора
ИНДИВИДУАЛЬНОГО размера. Объемы насоса А
и насоса В указываются по отдельности.
Максимальное давление насосов стандартных
размеров 290 см
3
, 250 см
3
и 220 см
3
составляет
38,6 МПа, 386 бар (5600 фунтов/кв. дюйм), 38,6 МПа,
386 бар (5600 фунтов/кв. дюйм) и 41,4 МПа, 414 бар
(6000 фунтов/кв. дюйм) соответственно.
Максимальное давление насосов других размеров,
а также насосов индивидуального размера (для
любого указанного объема) составляет 48,3 МПа, 483
бар (7000 фунтов/кв. дюйм).
Проверка соотношения
В режиме соотношения по объему этот экран
используется для установки соотношения по весу
(среднее число) и допустимой погрешности
соотношения (нижнее число). Эти значения
определяют соответствие фактического соотношения
установленному. Соотношение по объему (верхнее
число) также отображается, но его нельзя изменить на
ПРИМЕЧАНИЕ
Изменение сведений о размерах насосов может
привести к тому, что в системе будет использоваться
неверное соотношение смешивания жидкостей.
