Промойте оборудование
46 3A0014R

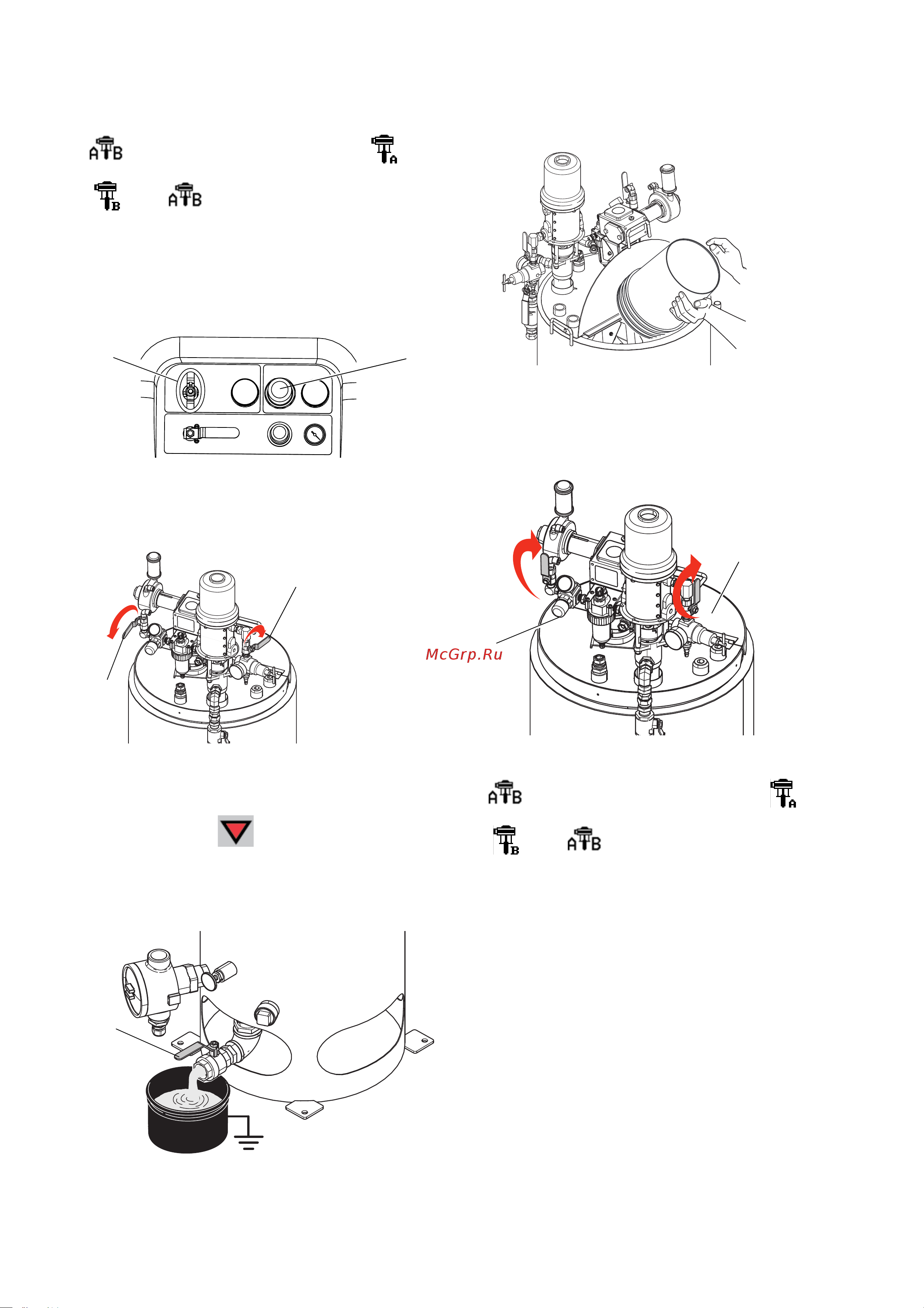

8. Выберите насосы для рециркуляции, нажав на
и выбрав необходимое значение: ,
, или .
9. Откройте главный клапан отключения подачи
воздуха (CA). С помощью пневматического
регулятора (CD) медленно увеличивайте давление
воздуха в насосах до тех пор, пока они не начнут
медленно работать.
10. Оставьте подающие насосы включенными до тех
пор, пока они не высохнут. Отключите воздушный
клапан питающего насоса (EM) и воздушный
клапан мешалки (EP).
11. Запустите главные насосы материала высокого
давления и оставьте их в рабочем состоянии до
тех пор, пока из системы не будет удален весь
материал, нажмите .
12. Поместите небольшую емкость под бункер
и откройте сливное отверстие (EH) для полного
слива распыляемого материала.
13. Закройте сливное отверстие материала (EH)
и наполните бункер растворителем.
14. Верните линии рециркуляции (U) обратно
в соответствующие бункеры.
15. Откройте воздушный клапан мешалки (EP)
и воздушный клапан подающего насоса (EM).
16. Выберите насосы для рециркуляции, нажав на
и выбрав необходимое значение: ,
, или .
17. Откройте главный клапан отключения подачи
воздуха (CA). С помощью пневматического
регулятора (CD) медленно увеличивайте давление
воздуха в насосах до тех пор, пока они не начнут
медленно работать. Материал должен
циркулировать две–три минуты.
CD
CA
WLD
EM
EP
WLE
EH
WLE
WLD
EM
EP
