info@remeza.group.ru ВК60Р-7,5 ДВС
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ПАНЕЛЬ УПРАВЛЕНИЯ AIRMASTER Q1

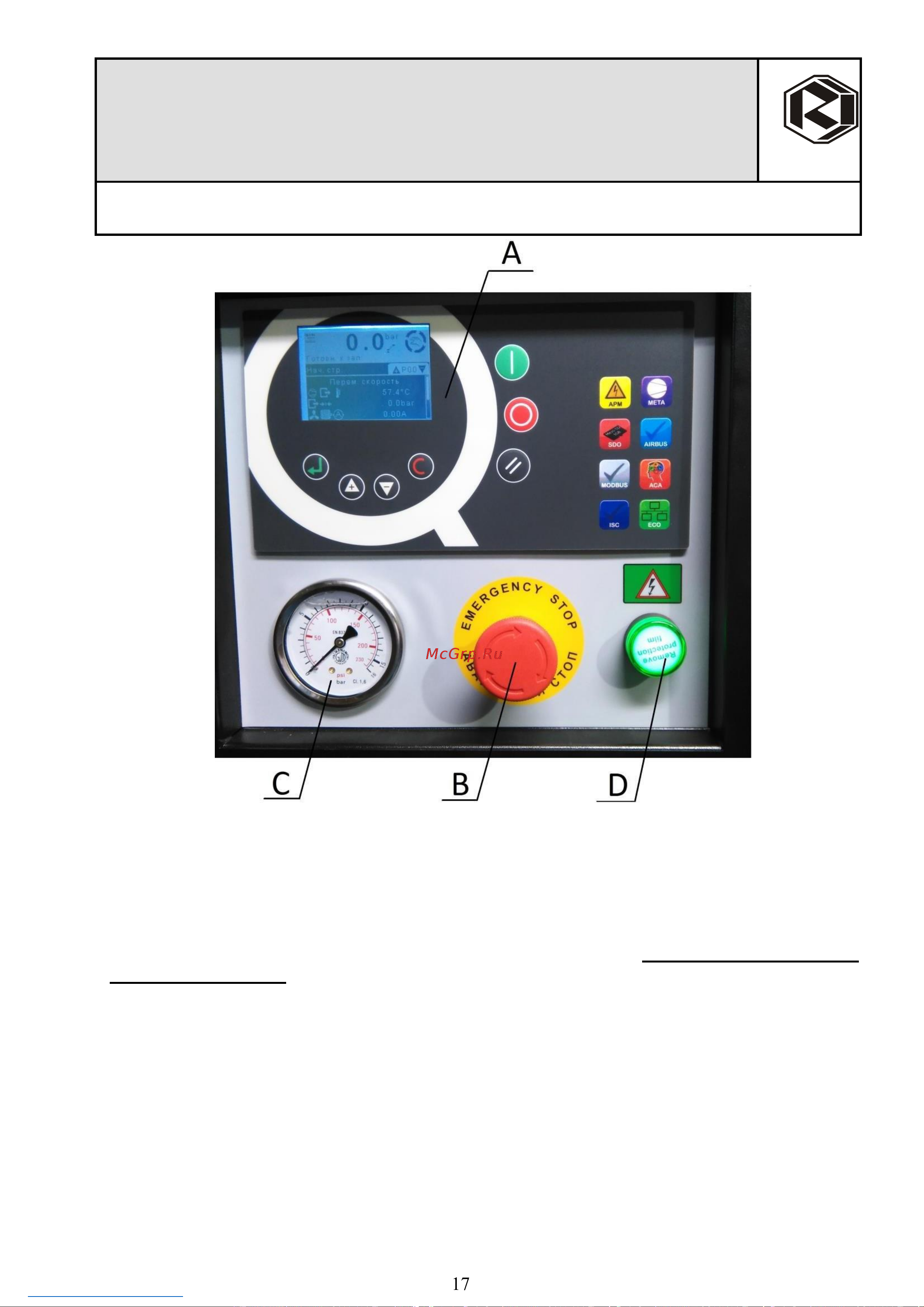

А - электронный контроллер предназначен для управления и контроля работы
компрессорной установки (см. руководство пользователя контроллера).
B - грибковая кнопка "АВАРИЙНЫЙ СТОП" – предназначена для аварийного
отключения установки. При нажатии на кнопку L происходит мгновенный останов. Для
разблокирования необходимо повернуть красную кнопку на 1/2 оборота (по часовой стрелке)
и отпустить, после чего возможен перезапуск установки. Пользоваться только в
экстренных случаях.
C - манометр – индикатор-прибор прямого действия, предназначен для контроля
давления воздуха на выходе компрессорной установки и отсутствия избыточного давления в
сети при выключенном компрессоре.
D - лампа сигнальная "СЕТЬ" (зеленого цвета) – индикация подключения питания.
