ТЕХНИЧЕСКОЕ ОПИСАНИЕ
БЛОК ВИНТОВОЙ

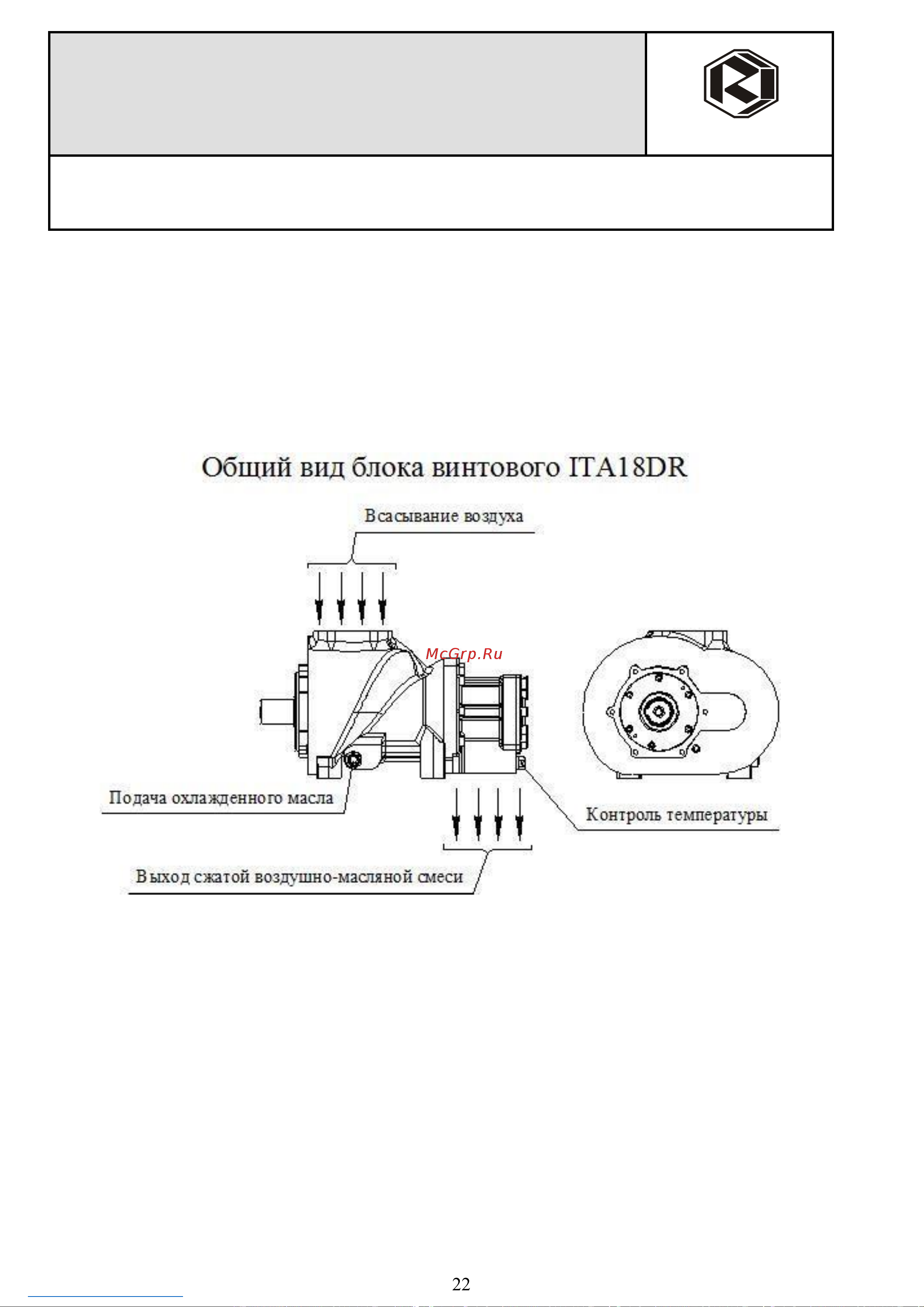

Блок винтовой состоит из чугунного корпуса, внутри которого вращаются роторы
(винтового типа), установленные на соответствующих подшипниках, способных
выдерживать радиальные и осевые нагрузки, возникающие в процессе сжатия воздуха.
Герметичность между профилями винтов и отвод тепла, образующегося в процессе
сжатия обеспечиваются впрыском в полость сжатия достаточного количества масла. Масло
имеет специальные свойства и предназначено для роторных компрессоров. Рекомендуемые
марки масла смотри главу "ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ. РЕКОМЕНДУЕМЫЕ
МАСЛА".
ВНИМАНИЕ: НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВАЛА ВИНТОВОЙ
ГРУППЫ УКАЗЫВАЕТ СТРЕЛКА, РАСПОЛОЖЕННАЯ НА ВИНТОВОМ
БЛОКЕ СО СТОРОНЫ ТОРЦА ВАЛА.
