1 Интерфейс пользователя
1.1 Клавиатура
Малая клавиатура контроллера состоит из семи кнопок:
Символ Название кнопок Функции
I ПУСК Пуск компрессорной установки
0 СТОП Выключение установки
// СБРОС Сброс ошибки
ВВОД Подтверждение выбора или изменения показателей
▼ МИНУС / ВНИЗ Прокрутка меню вниз, уменьшение показателей
▲ ПЛЮС / ВВЕРХ Прокрутка меню вверх, увеличение показателей
C ВЫХОД Переход на один уровень назад
1.2 Дисплей

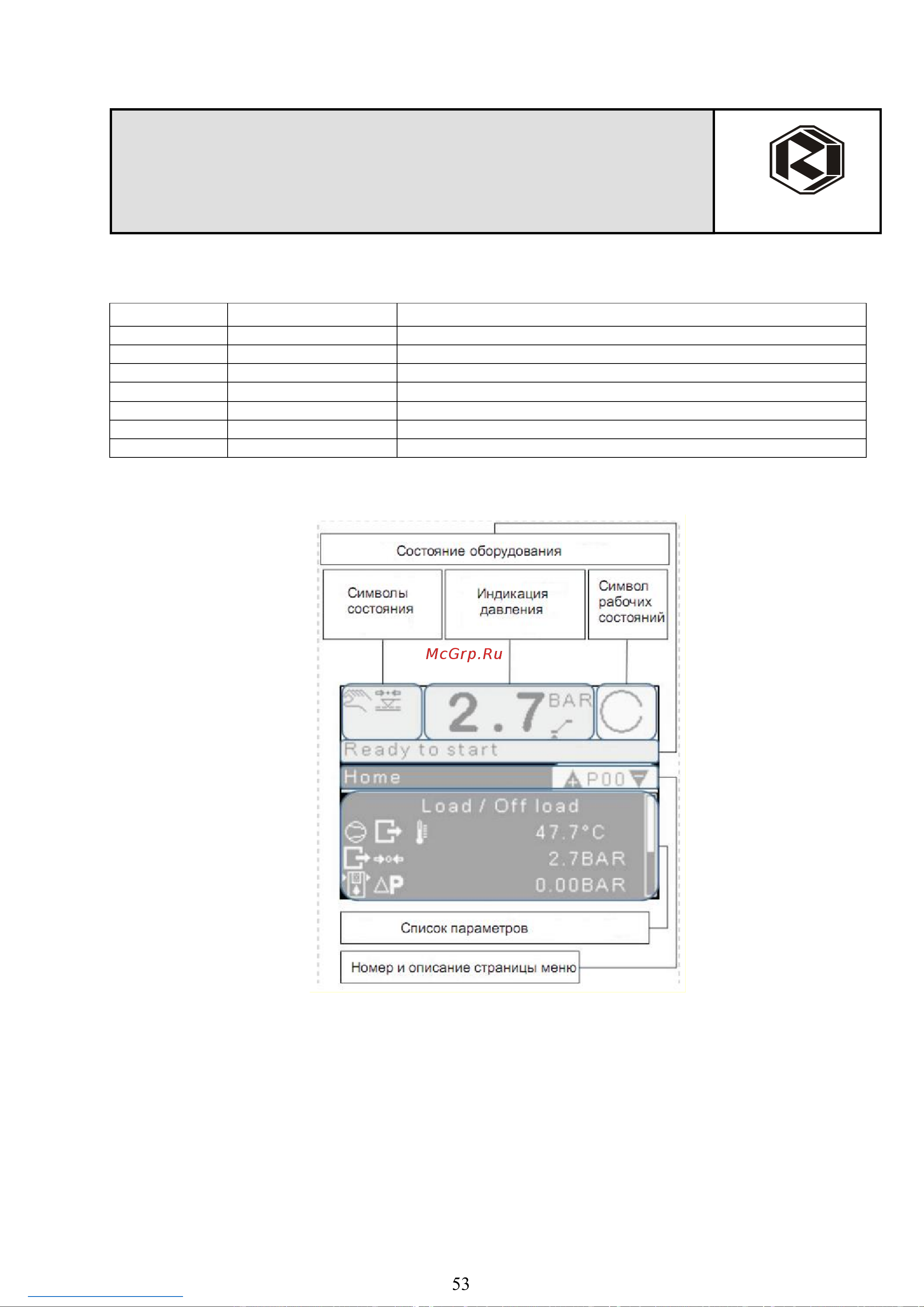

Пример индикации дисплея изображен на рисунке 1.
Рис. 1. Дисплей контроллера
2 Описание меню
2.1 Главное меню
При включении питания компрессора в течении 30 секунд происходит загрузка контроллера,
после чего на дисплее появляется индикация состояния компрессора (рис.1).
В верхней части дисплея (на белом фоне) отображается состояние компрессора, давление
воздуха в магистрали, схематично – уровень давления в магистрали по отношению к настройкам
компрессора. В нижней части дисплея (черный фон) страница меню с параметрами. Для выбора
страницы нажмите кнопку ВВЕРХ или ВНИЗ. Для входа в меню нажмите ВВОД. Для выбора
параметра страницы нажмите ВВЕРХ или ВНИЗ. Для изменения параметра нажмите ВВОД
2.2 Меню беспарольных параметров.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
AIRMASTER Q1
53
