УСТАНОВКА

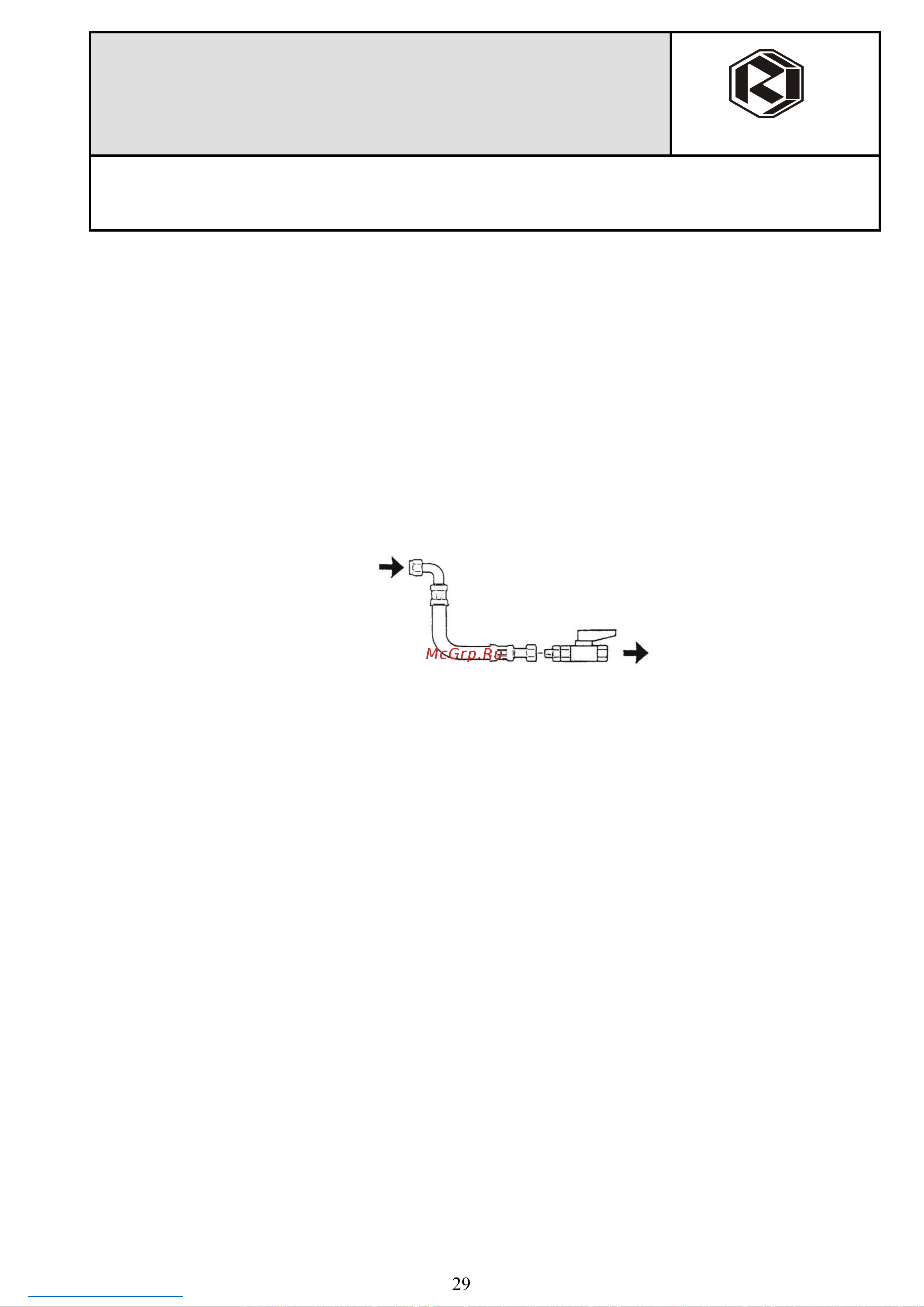

ПРИСОЕДИНЕНИЕ ПАТРУБКА ВЫХОДНОГО
ВОЗДУХОПРОВОДА К РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ
Для того, чтобы исключить передачу вибраций распределительной магистрали сжатого
воздуха, установка должна быть соединена с ее жестким трубопроводом через компенсатор.
Установку необходимо подсоединить к магистрали через гибкий шланг или другое
аналогичное устройство с требуемыми характеристиками.
ВНИМАНИЕ: ВКЛЮЧЕНИЕ УСТАНОВКИ С ЗАКРЫТЫМ КРАНОМ
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!
От компрессора
В магистраль
Между установкой и потребителем сжатого воздуха необходимо наличие
воздухосборника емкостью (м
3
) не менее 30% от ее производительности (м
3
/мин).
Пневмосеть считается частью данного воздухосборника.
Трубопроводы следует укладывать с уклоном 0,005 в сторону линейных
влагоотделителей.
Обработка сжатого воздуха
ВНИМАНИЕ: КОНСТРУКЦИЕЙ КОМПРЕССОРНОЙ УСТАНОВКИ НЕ
ПРЕДУСМОТРЕНО БЛОКА УДАЛЕНИЯ ВЛАГИ И КОНДЕНСАТА ИЗ
СЖАТОГО ВОЗДУХА, ПОЭТОМУ НЕОБХОДИМО ПОСЛЕ УСТАНОВКИ
СЖАТЫЙ ВОЗДУХ ПРОПУСКАТЬ ЧЕРЕЗ ФИЛЬТР-ВЛАГООТДЕЛИТЕЛЬ
ВО ИЗБЕЖАНИЕ ПОПАДАНИЯ ВЛАГИ В СЕТЬ И К ПОТРЕБИТЕЛЮ.
Для более эффективной работы рекомендуется применять фильтр-влагоотделитель с
производительностью несколько превышающей производительность компрессора.
В зависимости от требуемых характеристик сжатого воздуха (по содержанию влаги,
масла, пыли) между установкой (или воздухосборником) и сетью (или потребителями)
необходимо установить соответствующее оборудование (сепараторы, фильтры, осушители).
Для подсоединения данного оборудования руководствоваться специальными
предписаниями по их выбору, размещению и подсоединению.
Типовая схема комплектной компрессорной системы приводится на рисунке.
29
