ТЕХНИЧЕСКОЕ ОПИСАНИЕ

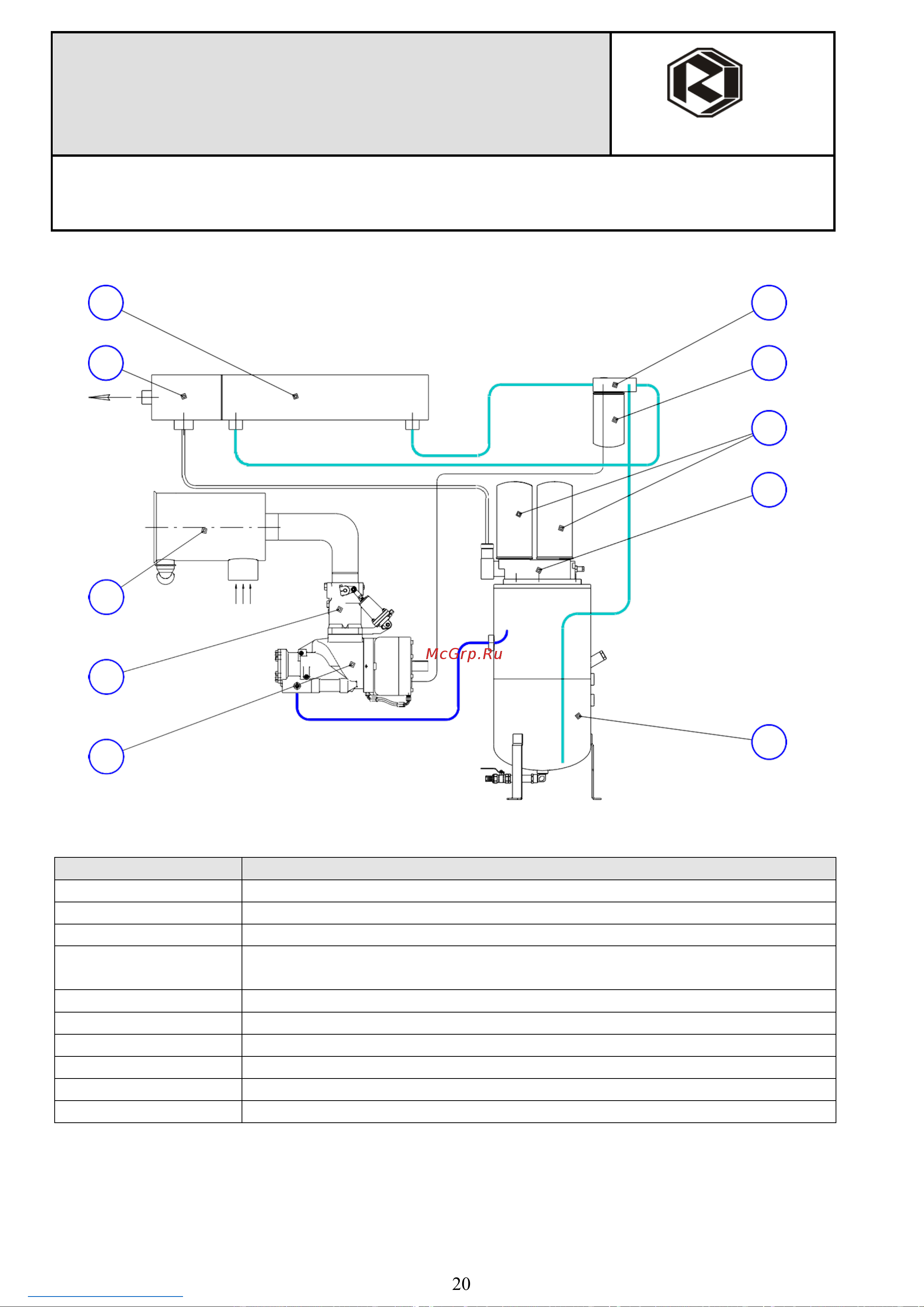

СХЕМА МАСЛЯНОГО И ВОЗДУШНОГО КОНТУРОВ
ПОЗИЦИЯ ОПИСАНИЕ
1 ФИЛЬТР
ВОЗДУШНЫЙ
2 КЛАПАН
ВСАСЫВАЮЩИЙ
3 БЛОК
ВИНТОВОЙ
4
БЛОК ДЛЯ ФИЛЬТРОВ-
МАСЛООТДЕЛИТЕЛЕЙ
С КЛАПАНОМ
МИНИМАЛЬНОГО ДАВЛЕНИЯ
5 ФИЛЬТР-МАСЛООТДЕЛИТЕЛЬ (СЕПАРАТОР)
6 БАК МАСЛООТДЕЛИТЕЛЯ
7 ТЕРМОСТАТ
8 ФИЛЬТР
МАСЛЯНЫЙ
9 РАДИАТОР
МАСЛЯНЫЙ
10 РАДИАТОР
ВОЗДУШНЫЙ
