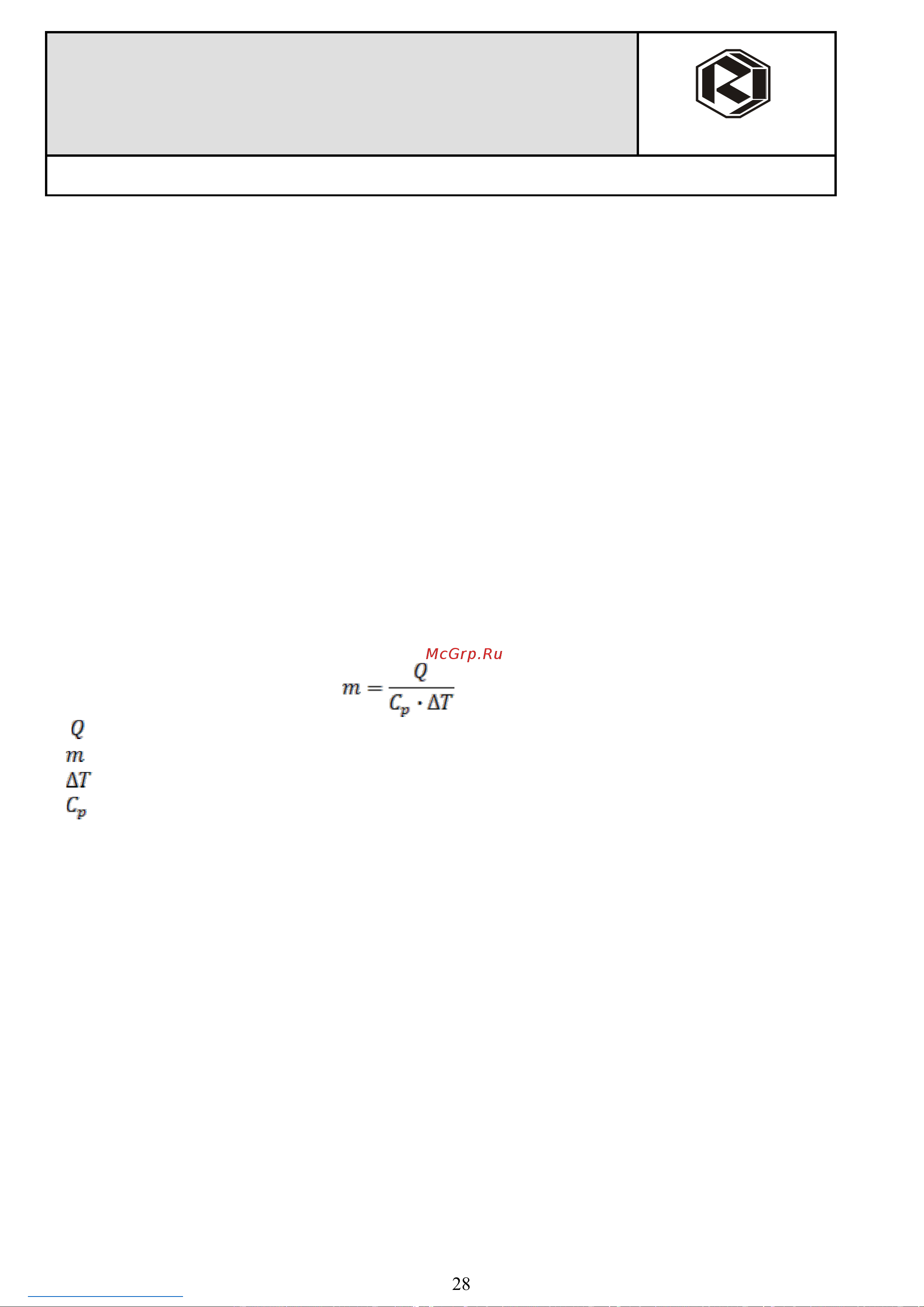

Remeza ВК60Р-7.5ДВС [28/62] Установка
![Remeza ВК60Р-7.5ДВС [28/62] Установка](/views2/1912316/page28/bg1c.png)
+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК60Р-7,5 ДВС
УСТАНОВКА
ТРЕБОВАНИЯ К ПОМЕЩЕНИЮ
Компрессорную установку следует устанавливать в производственном помещении,
обеспечивающем нормальную работу, обслуживание и ремонт. Фундамент должен
выдерживать нагрузку от веса компрессорной установки.
Для уменьшения влияния вибраций, вызываемых работой установки и другого
оборудования площадки между смежными фундаментами должны быть вкладными,
свободно опирающимися на фундаменты.
Полы помещения компрессорной установки следует выполнять из несгораемого
износоустойчивого материала, ровными с нескользящей поверхностью, маслоустойчивыми.
Расстояние до стен или другого оборудования должно быть не менее 1,5 м, до потолка
не менее 2 м.
В помещении компрессорной установки следует предусматривать площадки для
проведения ремонта установки, вспомогательного оборудования и электрооборудования. Для
выполнения ремонтных работ помещение следует оборудовать соответствующими
грузоподъемными устройствами и средствами механизации.
Помещение компрессорной установки следует оснащать притяжно-вытяжной
вентиляцией в соответствии с требованиями нормативно-технических документов по
промышленной безопасности. Скорость движения воздуха в помещении не должна
превышать 4 м/с и температура охлаждающего воздуха должна находиться в диапазоне
+5°С…+40°С. Необходимое количество охлаждающего воздуха может быть рассчитано по
формуле:
, где
- тепловой поток, кВт;
- количество воздуха, требуемое для вентиляции, кг/с;
- допустимое повышение температуры, °С;
- удельная теплоемкость воздуха = 1,006 кДж/(кг·К) (при атмосферном давлении 1 бар и
20°С).
Электрическая сеть, электрические соединения и подключения должны выполняться в
соответствии с МЭК 60204-1.
НЕ ДОПУСКАЕТСЯ ЭКСПЛУАТАЦИЯ КОМПРЕССОРА ВО
ВЗРЫВОПОЖАРООПАСНЫХ И ПОЖАРООПАСНЫХ ПОМЕЩЕНИЯХ.
НЕ ДОПУСКАЕТСЯ ЭКСПЛУАТАЦИЯ КОМПРЕССОРА ПОД
ВОЗДЕЙСТВИЕМ ПРЯМЫХ АТМОСФЕРНЫХ ОСАДКОВ, А ТАКЖЕ В
БЫТОВЫХ ЦЕЛЯХ.
