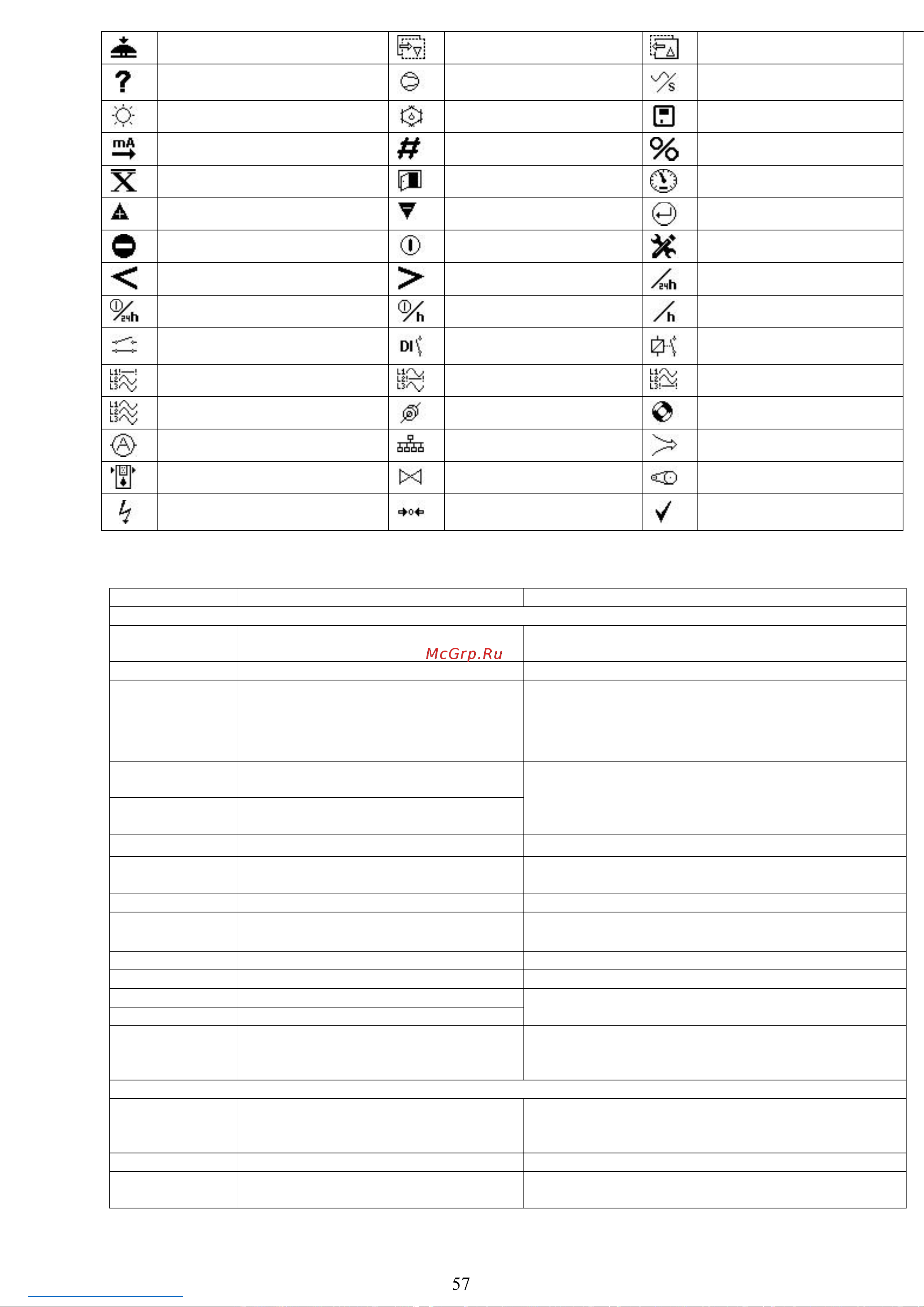

info@remeza.group.ru ВК60Р-7,5 ДВС
Аварийный СТОП
Следующая страница
Предыдущая страница
Статус
Воздух на выходе
компрессора
Частота
Дневной свет
Вода
Контроллер, AirmasterQ1
Аналоговый выход4 – 20mA
Номер или частота
Процент
Среднее значение
Дверь открыта
Аналоговое значение
Вверх
Вниз
Ввод
Стоп
Пуск
Ремонт
Меньше
больше
Последние 24 часа
Пусков за последние 24 часа
Пусков за последний час
Последний час
Нормально открытый /
нормально закрытый
Цифровой вход
Выходное реле
Фаза, L1
Фаза, L2
Фаза, L3
Фаза
Трансформатор тока
Работа
Аналоговое значение
Сеть или система
Вход
Фильтр сепаратор
Клапан
Ременной привод
Power
Установленный уровень
давления
Да
4 Сообщения о неисправности и методы устранения
4.1 Сообщения о неисправностях, в результате которых компрессор немедленно выключается
Код ошибки Причина Метод устранения
Ошибки цифрового входа
E: 0010
Нажата кнопка аварийной
остановки.
Отжать кнопку аварийной остановки
E: 0070 Перегрузка вентилятора. Проверить исправность вентилятора.
E: 0080 (для
компрессоров
с тепловой
защитой)
Для компрессорных установок
кроме исполнения ВС: перегрузка
двигателя, сработала тепловая
защита электродвигателя привода.
Проверить: исправность электродвигателя,
установку термореле, натяжение ремней,
температуру воздуха в отсеке
электроаппаратуры.
E: 0081
Блокировка электродвигателя
компрессора
Проверить: исправность электродвигателя,
натяжение ремней, температуру воздуха в отсеке
электроаппаратуры E: 0082
Перегрузка электродвигателя
компрессора
E: 0083
Дисбаланс фаз
Проверить состояние контакторов.
E: 0084
Отказ датчика тока двигателя
компрессора
Проверить подключение датчиков тока
E: 0085 Отказ датчика тока вентилятора Проверить подключение датчика тока
E: 0086
Перегрузка двигателя вентилятора
Проверить: исправность электродвигателя,
состояние контактора коммутации вентилятора
E: 0090 Неверная фазировка. Проверить исправность вентилятора.
E: 0091 Отсутствие фазы.L1 Произвести фазировку питающей сети.
E: 0092 Отсутствие фазы.L2
Проверить наличие фаз. Проверить исправность
силовых предохранителей.
E: 0093 Отсутствие фазы.L3
E: 0902
Авария частотного преобразователя
для компрессорных установок с
частотным преобразователем
Определить аварию частотного
преобразователя, для чего необходимо
воспользоваться руководством пользователя.
Ошибки аналогового входа
E: 0115
Отказ датчика давления воздуха.
Проверить подсоединение. «Прозвонка» датчика
и контроллера запрещена. При необходимости -
заменить датчик.
E: 0119 Высокое давление воздуха Снизить давление в сети.
E: 0125
Отказ датчика температуры
масляно-воздушной смеси.
Проверить подсоединение и исправность
датчика, в случае необходимости заменить
57
