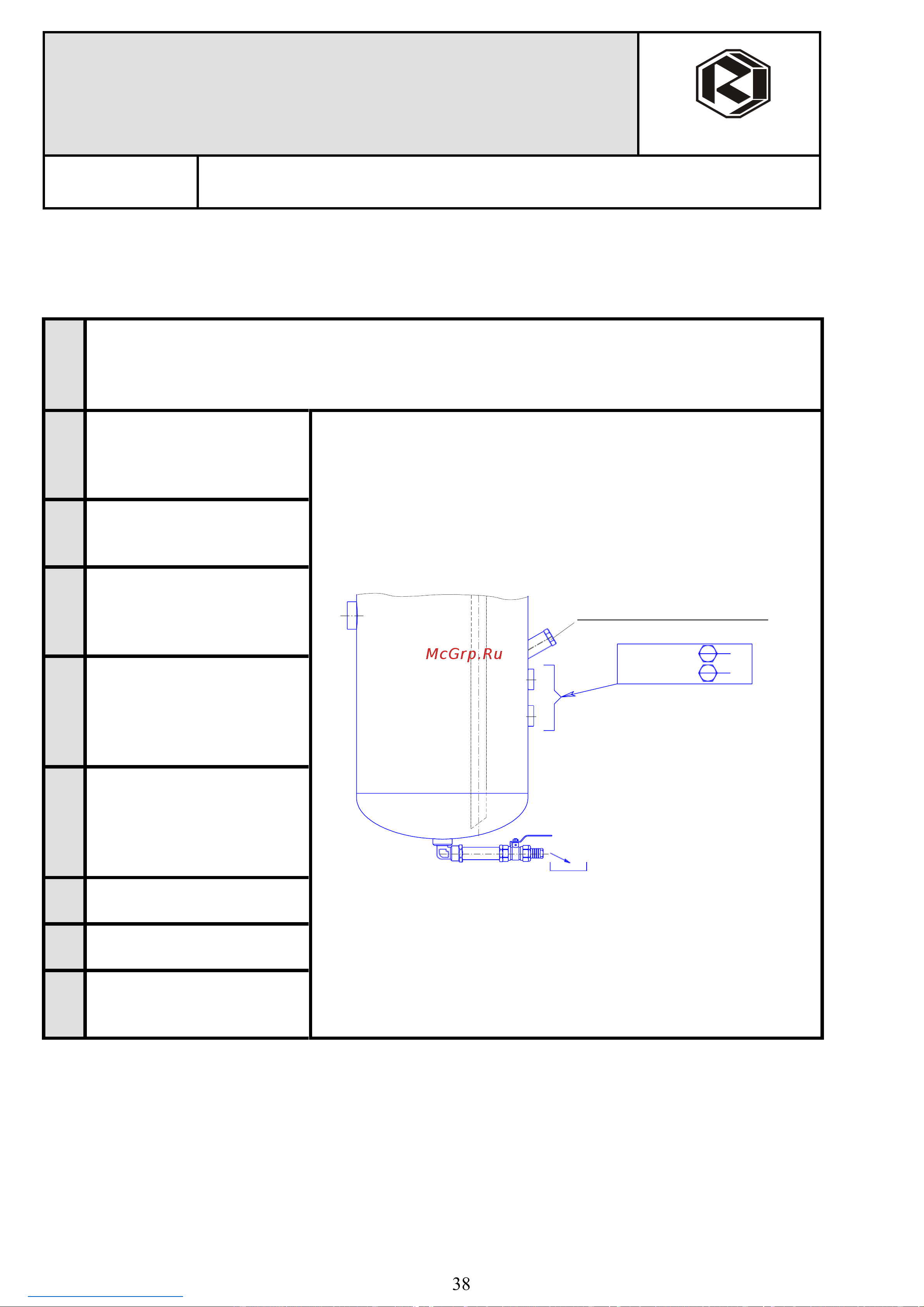

Remeza ВК60Р-7.5ДВС [38/62] Техническое обслуживание
![Remeza ВК60Р-7.5ДВС [38/62] Техническое обслуживание](/views2/1912316/page38/bg26.png)
+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК60Р-7,5 ДВС
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
ОПЕРАЦИЯ:
ЗАМЕНА МАСЛА
Проводить замену масла следует только на выключенной машине и при отсутствии
давления в контурах винтового компрессора. Масло должно немного остыть и иметь
рабочую температуру примерно между 60
o
C и 80
o
C.
Операции по замене масла:
1
-
Отключить винтовой компрессор с помощью выключателя на панели управления и
главного рубильника.
-
Принять все необходимые меры во избежание случайного запуска компрессора по
неосторожности или невнимательности.
2
Медленно отвинтить
пробку на горловине для
заливки масла.
Ï ðî áêà ì àñëî çàëè âí î é ãî ðëî âè í û
ÓÐÎ ÂÅÍ Ü
max
Ì ÀÑËÀ min
3
Отвинтить пробку на
кране слива масла.
4
Присоединить сливную
трубку к крану слива
масла.
5
Установить емкость для
сбора отработанного
масла на свободном
конце трубки стока.
6
Медленно открыть кран
слива масла и подо
ждать, пока масло
сольется полностью.
7
Закрыть кран слива
масла.
8
Снять сливную трубку с
крана.
9
Завинтить пробку на
кране слива масла и
подтянуть ее.
ПРИМЕЧАНИЕ: ПРИ ЗАМЕНЕ МАСЛА ТАКЖЕ НЕОБХОДИМО
ЗАМЕНИТЬ ФИЛЬТР МАСЛЯНЫЙ (СМОТРИ УКАЗАНИЯ).
ВНМАНИЕ: УТИЛИЗИРОВАТЬ ОТРАБОТАННОЕ МАСЛО В
СООТВЕТСТВИИ С НОРМАМИ
ЗАКОНОДАТЕЛЬСТВА,
ДЕЙСТВУЮЩИМИ В СТРАНЕ, ГДЕ УСТАНОВЛЕН КОМПРЕССОР.
38
