+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК60Р-7,5 ДВС
кода нажмите ВЫХОД. При неверно введенном коде доступа в строке «Активно» появится
сообщение «Польз. по умолч.». При верном коде в строке «Активно» появится сообщение «USER».
Пароль потребителя «USER» – 0 и три цифры модели компрессора: ВК50 – 0050; ВК180 –
0180, ВК220 – 0220. Пароль потребителя открывает доступ к редактированию параметров меню

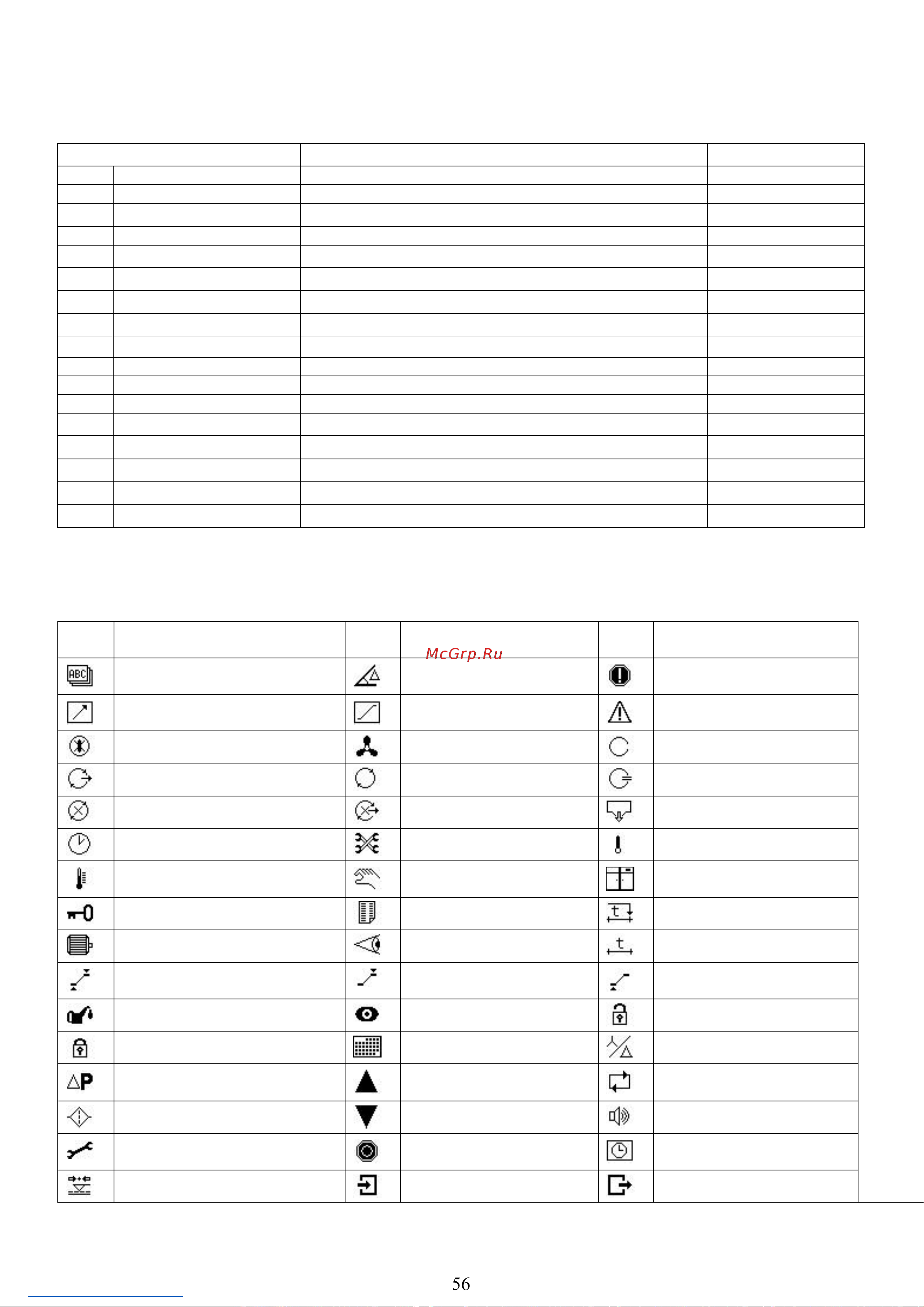

Р10«Настр.ОБОРУД. 1»
Р10 - меню Настройка оборудования 1
Индикация контроллера Параметр
Значение
10.01 Режим управл Режим управления нагр/без нагр
10.02 Доп увел нагр Функция перевода КУ на холостой ход ВЫКЛ
10.04
Давл. под нагр.
Давление пуска, Бар
5…(Р10.05) - 2
10.05 Давл.без нагр. Давление останова, Бар (Р10.04)+0,2… Pu*
10.09 RS485-1-конфигурация Конфигурация порта RS485-1, при наличии.
Modbus ведомый
10.10
RS485-2-конфигурация
Конфигурация порта RS485-1, при наличии. Modbus ведомый
10.11
Источник запуска Выбор источника запуска
Клавиатура
10.12 Источник нагруз. Выбор источника загрузки
ВЫХ.ДАВЛ.ОБОР
10.13
Язык Выбор языка текста контроллера
Русский язык:RUS
10.14 Время Корректировка текущего времени Текущее время
10.15 Формат времени Выбор формата текущего времени 24:00:00
10.16 Перех. зимн. время Установка автоматического перехода на зимнее время ДА/НЕТ
10.17 Дата Установка текущей даты
Текущая дата
10.18 Формат даты Выбор формата текущей даты
DD/MM/YY
10.19 Яркость ЖКД Установка яркости дисплея
90%
10.20
Единица давления Выбор единицы измерения давления
BAR
10.21
Единица темпер Выбор единицы измерения температуры
°С
Величина Pu не должна превышать максимальное рабочее давление компрессорной
установки: для ВК25-8 Pu=8, для ВК100Р-10 Pu=10 и т. д.
Описание символов используемых в контроллере.
Сим-
вол
Обозначение
Сим-
вол
Обозначение
Сим-
вол
Обозначение
Управление в заданной
последовательности
Угол сдвига фаз
Немедленная остановка
Дистанционное управление
За пределами
диапазона
Предупреждение
Запрет пуска
Вентилятор
Статус
Работа, загрузка
Работа, холостой ход
Останов
Запрет работы
Запрет нагрузки
Сброс конденсата
Время
Редактирование
Датчик
Температура
Конфигурация
пользователя
Компрессор или блок
Ключ
График
Таймер
Двигатель
Обнаружение, контроль
Общие часы
Установленный уровень
Выше установленного
уровня
Ниже установленного
уровня
Масло
Только чтение
Разблокировка доступа
Блокировка доступа
Дата
Звезда - треугольник
Разность давления
Вверх
Автоматический
перезапуск
Фильтр
Вниз
Звуковой сигнал
Техническое обслуживание,
ремонт
Стоп
Время
Установка
Вход
Выход
56
