+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК60Р-7,5 ДВС
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
ОПЕРАЦИЯ:
продолжение

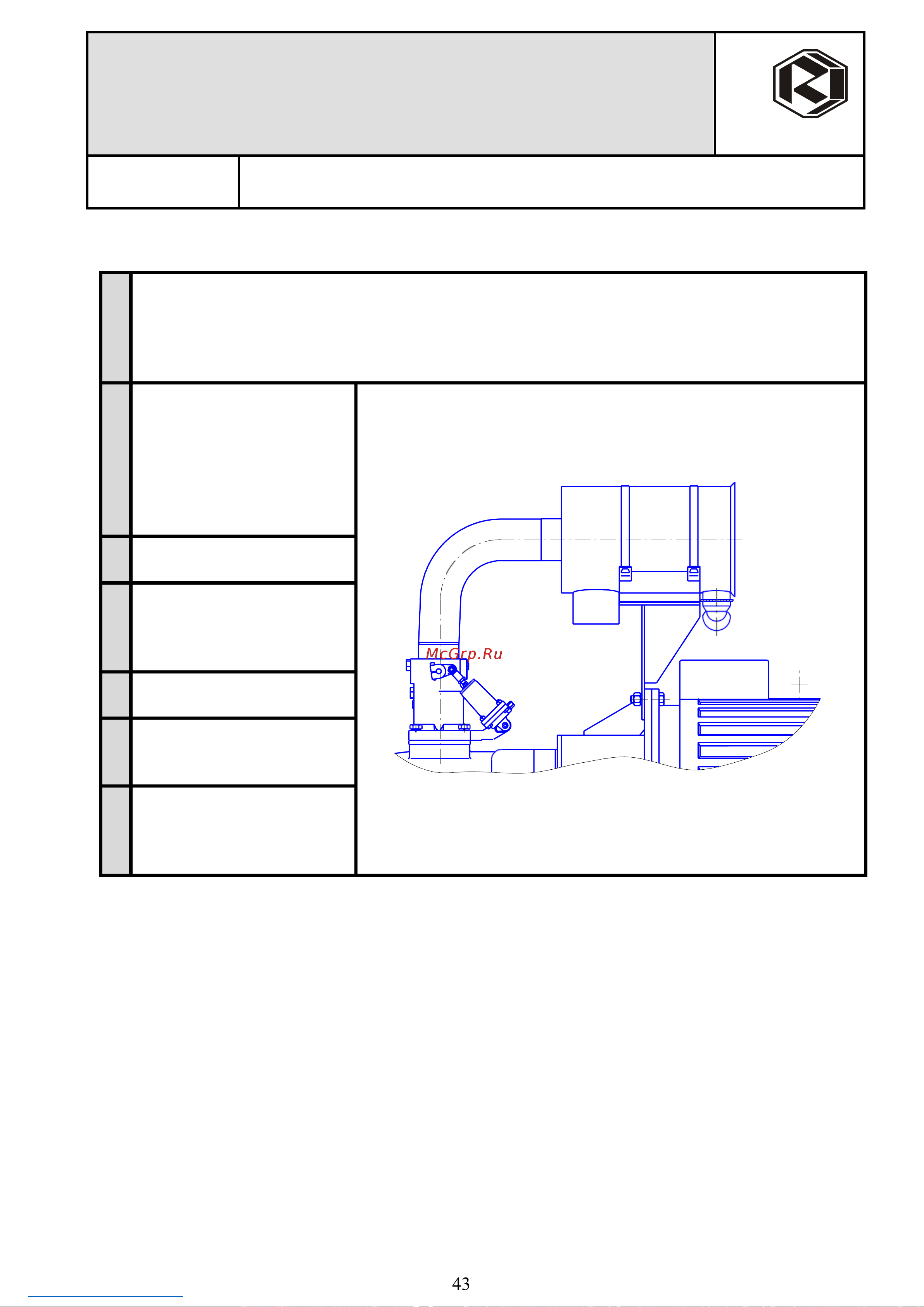

ФИЛЬТР ВОЗДУШНЫЙ
Операции по обслуживанию:
1
-
Отключить машину с помощью выключателя на панели управления и главного
рубильника.
-
Принять все необходимые меры для того, чтобы нельзя было снова запустить машину
по невнимательности или неосторожности.
-
Давление в системе компрессора снизить до атмосферного.
2
Открыть задние двери
корпуса компрессора.
Отвинтить гайку-
барашек, фиксирующую
крышку корпуса фильтра
воздушного и снять
крышку.
3
Вынуть картридж из
корпуса.
4
Струей сухого сжатого
воздуха продуть изнутри
и снаружи картридж
воздушного фильтра.
5
Вновь установить
картридж на его место.
6
Установить крышку
контейнера картриджа
фильтра воздушного.
7
Завинтить гайку-барашек,
которая фиксирует
крышку картриджа
фильтра всасывания.
ВНИМАНИЕ: В СЛУЧАЕ ЕСЛИ КАРТРИДЖ ИМЕЕТ РАЗРЫВЫ ИЛИ
ПРОПИТАН МАСЛОМ, ЕГО НЕОБХОДИМО ЗАМЕНИТЬ.
ВНИМАНИЕ: ВО ВСАСЫВАЮЩЕЕ ОТВЕРСТИЕ ВИНТОВОГО
КОМПРЕССОРА НЕ ДОЛЖНЫ ПРОНИКНУТЬ ЧАСТИЦЫ ЗАГРЯЗНЕНИЙ
ИЛИ ПЫЛИ.
43
