info@remeza.group.ru ВК60Р-7,5 ДВС
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

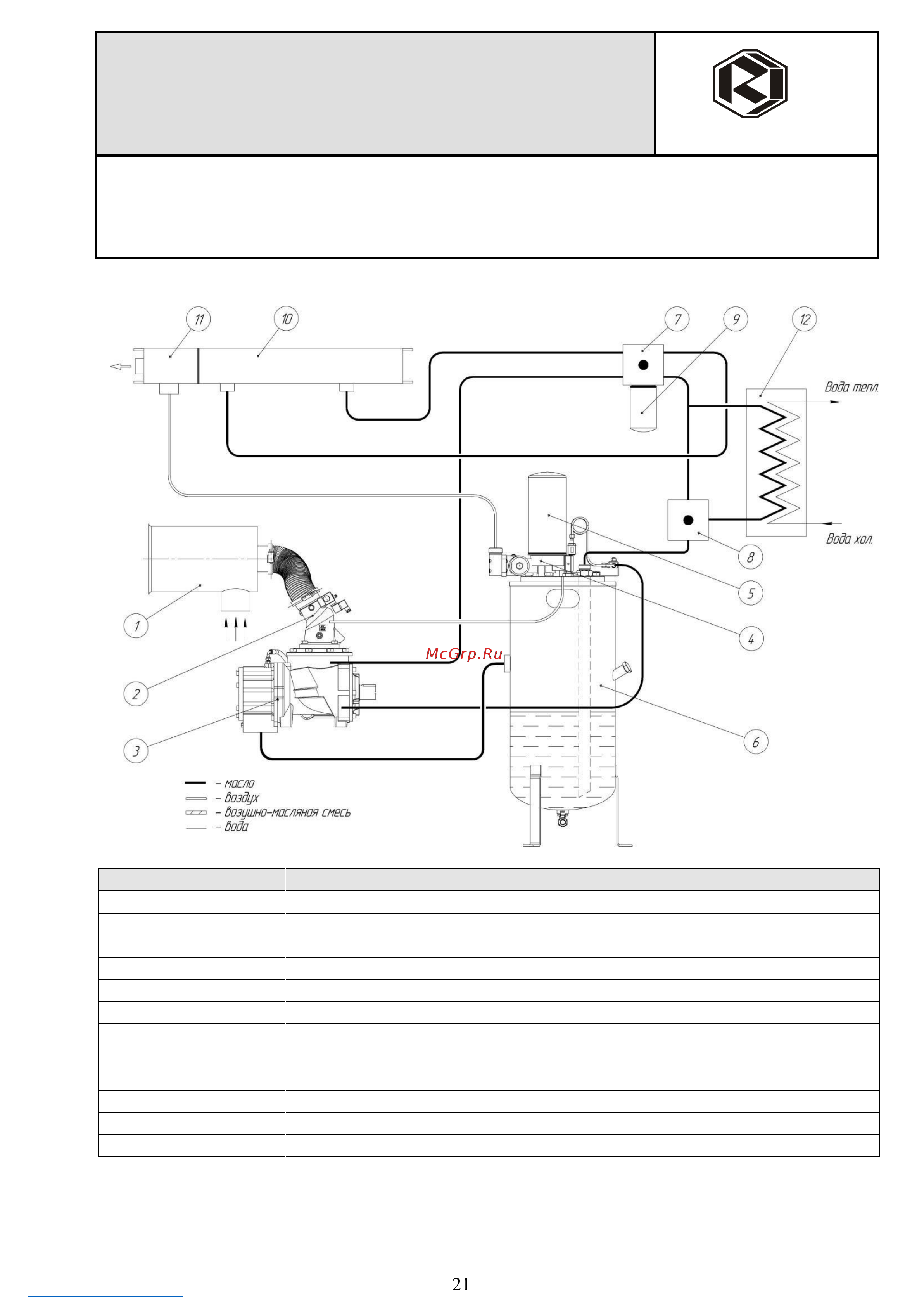

СХЕМА МАСЛЯНОГО И ВОЗДУШНОГО КОНТУРОВ
(РЕКУПЕРАЦИЯ)
ПОЗИЦИЯ ОПИСАНИЕ
1 ФИЛЬТР
ВОЗДУШНЫЙ
2 КЛАПАН
ВСАСЫВАЮЩИЙ
3 БЛОК
ВИНТОВОЙ
4 КЛАПАН МИНИМАЛЬНОГО ДАВЛЕНИЯ
5 ФИЛЬТР-МАСЛООТДЕЛИТЕЛЬ (СЕПАРАТОР)
6 БАК МАСЛООТДЕЛИТЕЛЯ
7 ТЕРМОСТАТ-1
8 ТЕРМОСТАТ-2
9 ФИЛЬТР
МАСЛЯНЫЙ
10 РАДИАТОР
МАСЛЯНЫЙ
11 РАДИАТОР
ВОЗДУШНЫЙ
12 ТЕПЛООБМЕННИК
