16
Vue d’ensemble des composants

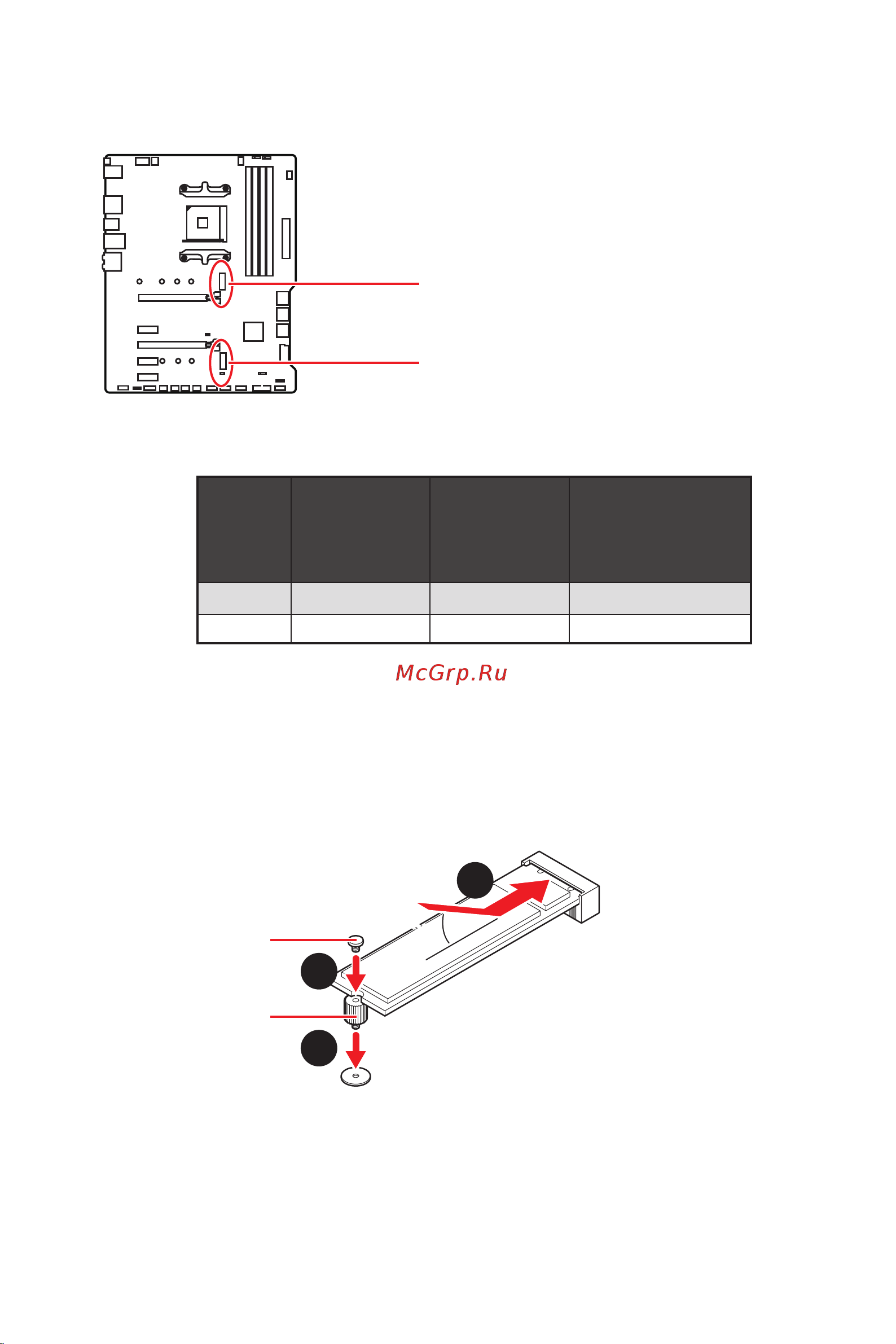

M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2
Le tableau suivant décrit la relation entre les slots M.2 et la bande passante du slot
PCIe des processeurs.
Slots
AMD Ryzen™ de
3ème génération
AMD Ryzen™ de
2ème génération
Ryzen™ avec cœurs
graphiques Radeon™ Vega
et AMD Ryzen™ avec cœurs
graphiques Radeon™ de
2ème génération
M2_1 (CPU) PCIe 4.0 x 4 PCIe 3.0 x 4 PCIe 3.0 x 4
M2_2 (PCH) PCIe 3.0 x 4 PCIe 3.0 x 4 PCIe 3.0 x 4
Installation M.2
1. Déplacez et fixez l’entretoise à la position appropriée pour le support de votre SSD
M.2.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Fixez le SSD M.2 avec une vis 8.5H M.2 fournie.
30º30º
1
3
Vis 8.5H M.2
Entretoise M.2
2
