33
Настройка BIOS

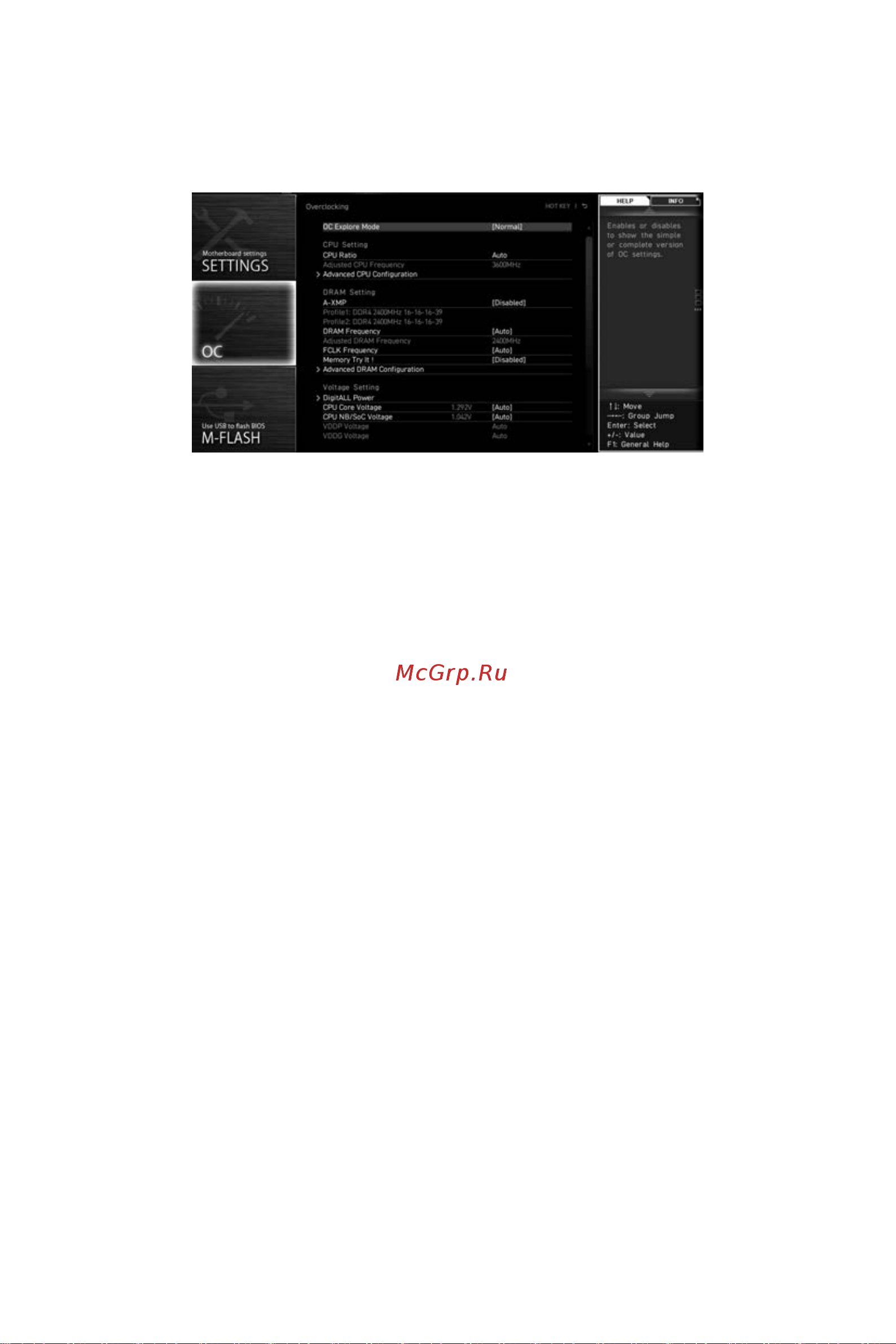

Меню OC
Данное меню предназначено для опытных пользователей и предоставляет
возможности для «разгона» системы.
⚠
Внимание!
∙
Разгонять ПК вручную рекомендуется только опытным пользователям.
∙
Производитель не гарантирует успешность разгона. Неправильное выполнение
разгона может привести к аннулированию гарантии и серьезному повреждению
оборудования.
∙
Неопытным пользователям рекомендуется использовать функцию OC GENIE 4.
∙
Пункты BIOS в меню OC будут меняться в зависимости от моделя процессора.
▶ OC Explore Mode [Normal]
Включение или выключение отображения нормального или экспертного режима
настроек разгона.
[Normal] Стандартные параметры разгона в BIOS.
[Expert] Расширенные параметры разгона в BIOS для опытных
пользователей.
Примечание: Символом * отмечаются параметры разгона в режиме Expert.
▶ CPU Ratio [Auto]
Задание множителя процессора для установки его тактовой частоты. Этот пункт
появляется при установке процессора с поддержкой данной функции.
▶ Advanced CPU Conguration
Нажмите Enter для входа в подменю. Пользователь может настроить тайминги
для мощности /тока процессора. Система может работать нестабильно или
не загружаться после изменения тамингов памяти. Если система работает
нестабильно, пожалуйста, очистите данные CMOS и восстановите настройки по
умолчанию.
▶ A-XMP [Disabled]
Включите A-XMP или выберите профиль модуля памяти для разгона. Данный пункт
доступен, когда установлен модуль памяти, процессора и материнской платы с
поддержкой данной функции.
