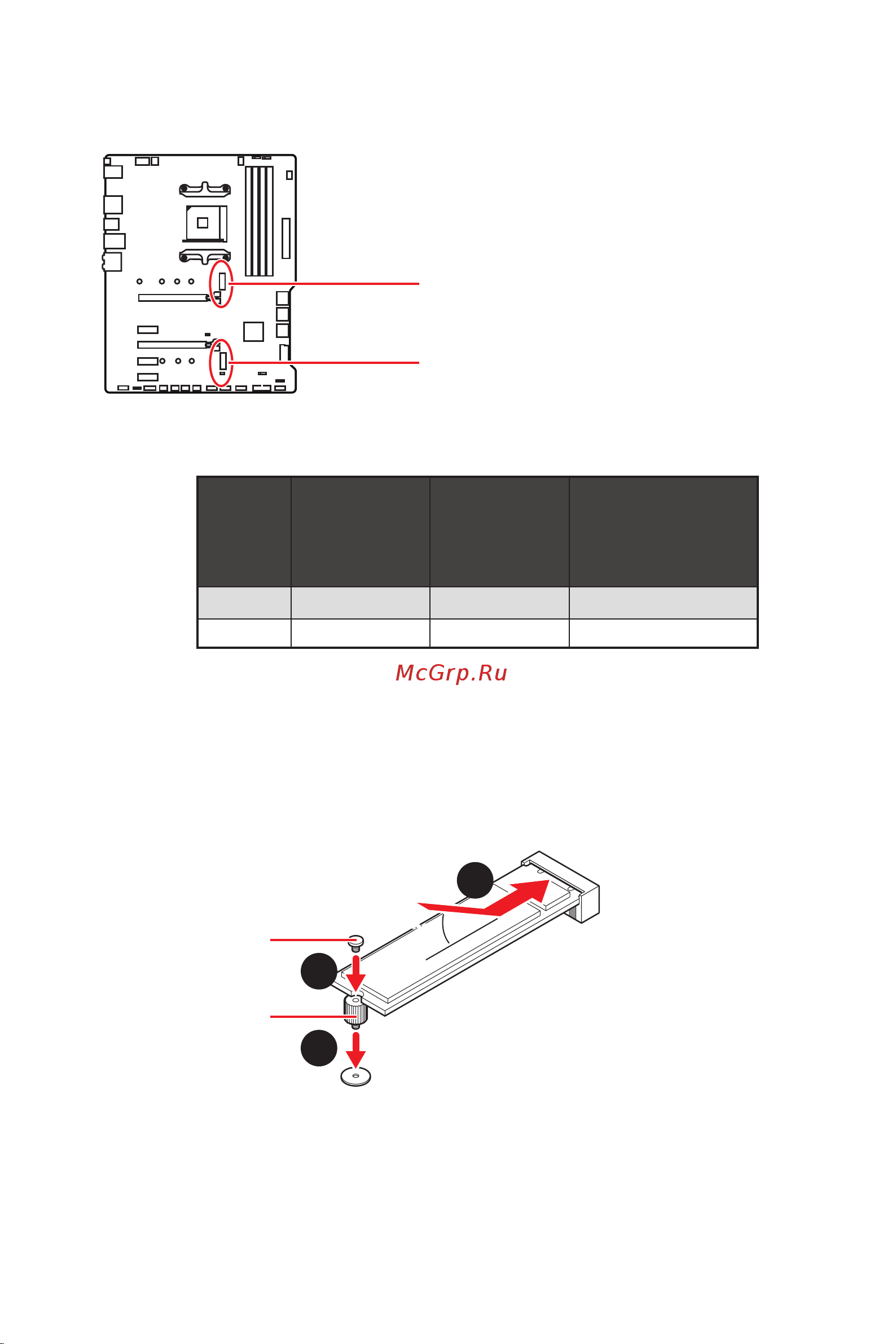

16
Übersicht der Komponenten
M2_1~2: M.2 Steckplätze (Key M)
M2_1
M2_2
Die folgende Tabelle stellt den M.2-Steckplätzen und der PCIe-Bandbreite der
Prozessoren dar.
Steckplätze
AMD Ryzen
™
der
3. Generation
Prozessoren
AMD Ryzen
™
der
2. Generation
Prozessoren
Ryzen
™
Prozessoren
mit Radeon
™
Vega
Grafikprozessor und AMD
Ryzen
™
der 2. Generation
Prozessoren mit Radeon
™
Grafikprozessor
M2_1 (CPU) PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
M2_2 (PCH) PCIe 3.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
Installation für M.2
1. Entfernen Sie den M.2-Abstandshalter und befestigen Sie ihn an der
entsprechenden Position Ihrer M.2-SSD.
2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.
3. Schrauben Sie den M.2 SSD mit die mitgelieferten 8,5H M.2-Schrauben.
30º30º
1
3
8,5H M.2 Schraube
M.2-Abstandshalter
2
