24
Vue d’ensemble des composants
⚠
Important
∙
Le connecteur JRGB supporte des rubans LED RGB (12V/G/R/B) de type 5050 d’une
longueur de 2 mètres maximum avec une puissance nominale maximale de 3A (12V).
∙
Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
∙
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.

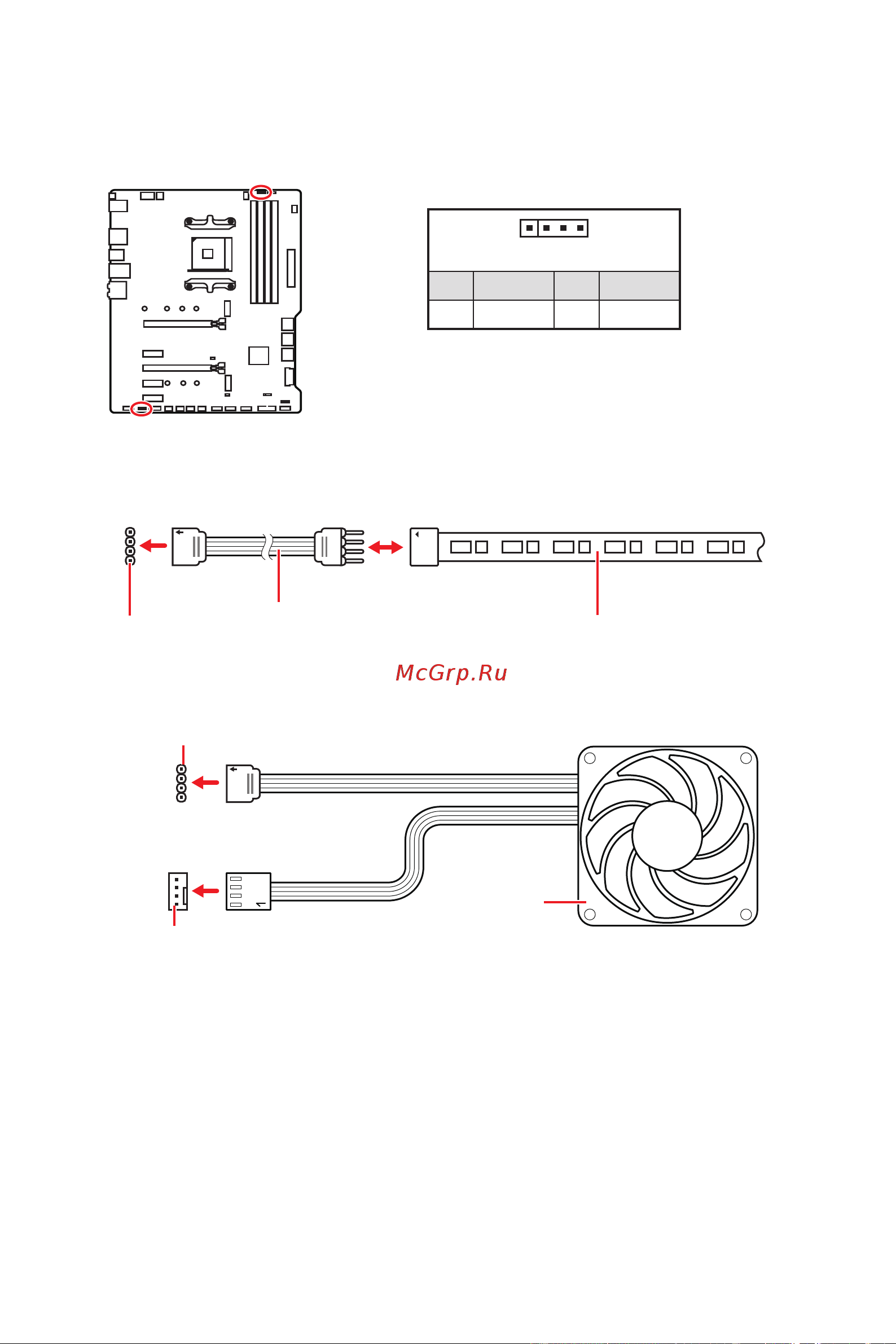

JRGB1~2 : Connecteurs LED RGB
Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12V.
1
G
R
B
Connecteur
JRGB
Câble d’extension
RGB (en option)
Ruban LED RGB de type 5050,
sortie 12V
1
1 +12V 2 G
3 R 4 B
Connexion du ruban LED RGB
1
1
G
R
B
Connecteur JRGB
Connecteur de ventilateur
système
Connexion du ventilateur LED RGB
Ventilateur LED RGB
