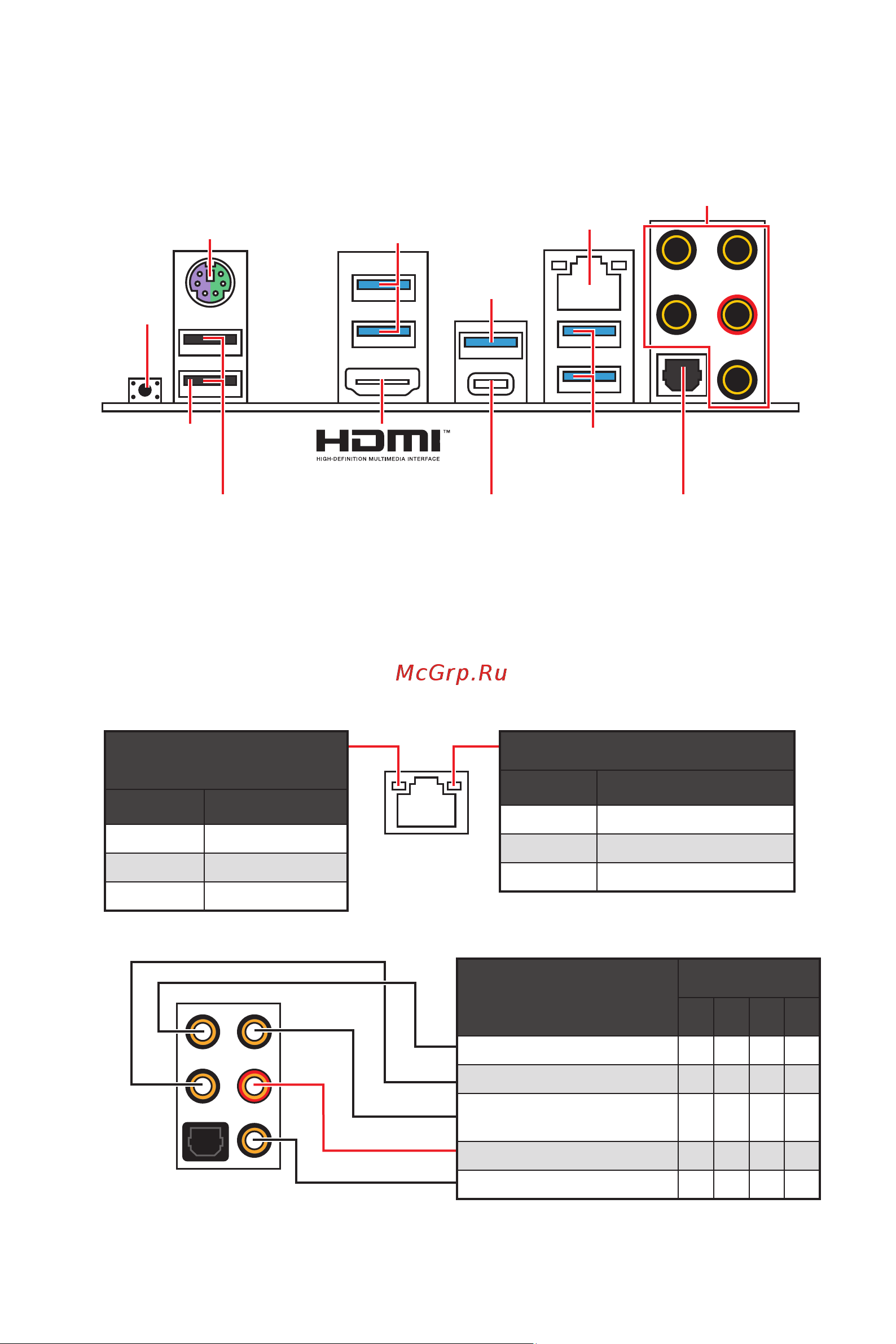

Panneau arrière Entrée / Sortie
Panneau arrière Entrée / Sortie
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Tableau explicatif de l’état de la LED du port LAN
Configuration des ports audio
USB 3.2 Gen 2
Type-C*
USB 3.2
Gen 2
Type-A*
PS/2
LAN
USB 2.0 Type-A
Ports Audio
Sortie S / PDIF optique
Bouton Flash
BIOS
Port Flash
BIOS
USB 3.2
Gen 1
Type-A
*USB 3.2 Gen2 (AMD Ryzen™ de 3ème génération) ou USB 3.2 Gen1 (AMD Ryzen™ de
2ème génération / Ryzen™ avec cœurs graphiques Radeon™ Vega / AMD Ryzen™ avec
cœurs graphiques Radeon™ de 2ème génération)
∙ Port / Bouton Flash BIOS - Veuillez vous référer à la page 29 pour en savoir plus sur
la mise à jour du BIOS avec Bouton Flash BIOS.
USB 3.2
Gen1
Type-A
Ports Audio
Canal
2 4 6 8
Sortie centre / Caisson de basse ● ●
Sortie audio haut-parleur arrière ● ● ●
Entrée Ligne / Sortie audio haut-
parleur côté
●
Sortie Ligne / Sortie casque avant ● ● ● ●
Entrée Microphone
(● : connecté, Espace : vide)
