19
Компоненты материнской платы
Переключение режимов работы и скорости вращения вентилятора
В меню BIOS > HARDWARE MONITOR вы можете выбрать режив работы
вентилятора: PWM или DC, а также настроить его скорость вращения.
Выберите режим PWM или DC
⚠
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
Вы можете регулировать скорость вращения вентилятора в
зависимости от температуры процессора путем изменения
положения градиентных точек.
Назначение контактов разъема для режима PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC

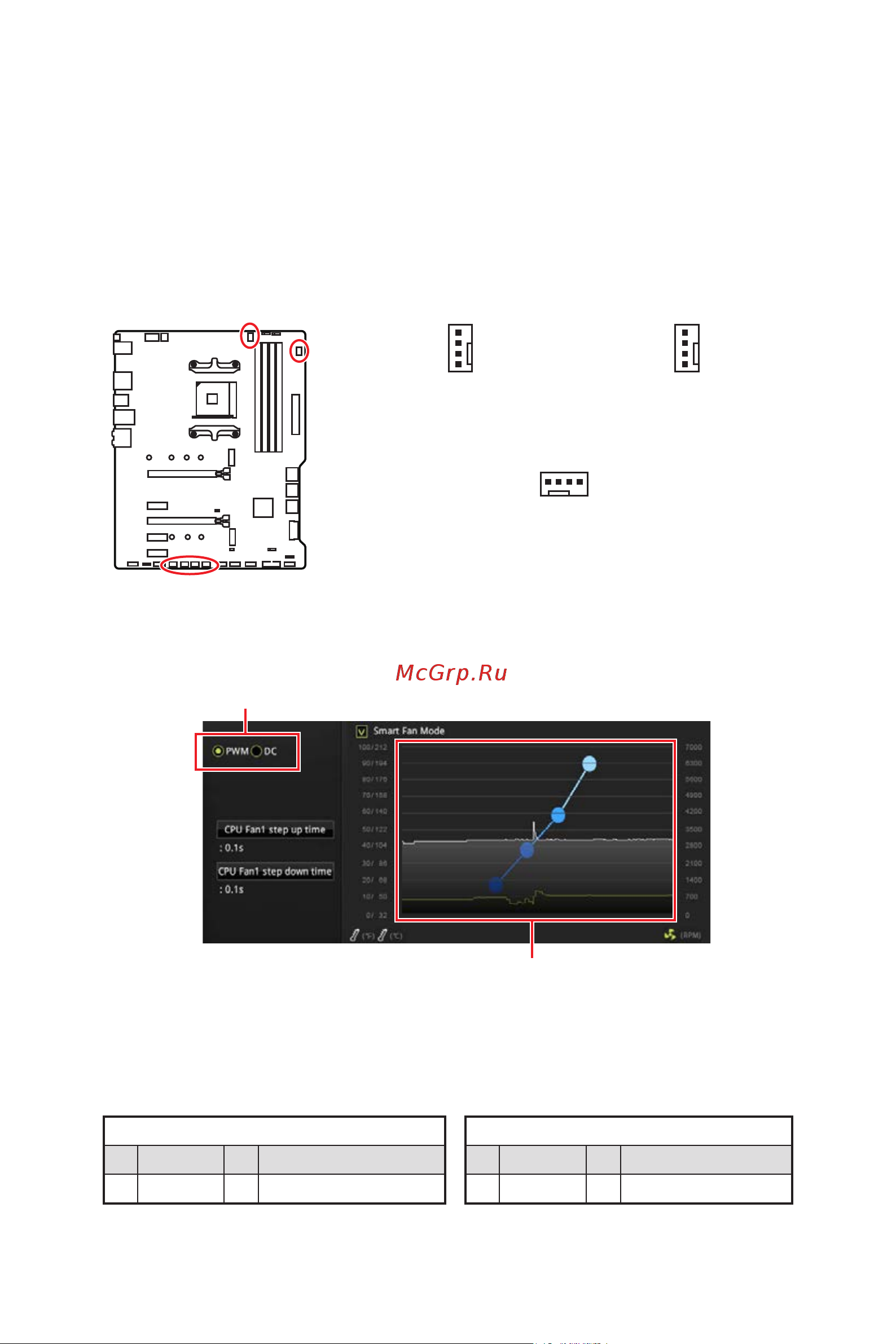

Назначение контактов разъема для подключения вентилятора
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы вентиляторов
с PWM управлением имеют контакт с постоянным напряжением 12В, а также
контакт с сигналом управления скоростью вращения. Управление скоростью
вращения вентиляторов с управлением постоянным током, осуществляется
через соответсвующие разъемы путем изменения величины напряжения.
Для
настройки режима работы вентилятора вручную (PWM или DC), следуйте указаниям
ниже
. Разъем CPU_FAN1 может автомотически опредерить режим управления
вентиляторов.
1
PUMP_FAN1
(Разъем вентилятора с управлением
PWM по умолчанию)
1
SYS_FAN1~4
(Разъем вентилятора с управлением
DC по умолчанию)
1
CPU_FAN1
(Разъем вентилятора
автомотического определения)
