16

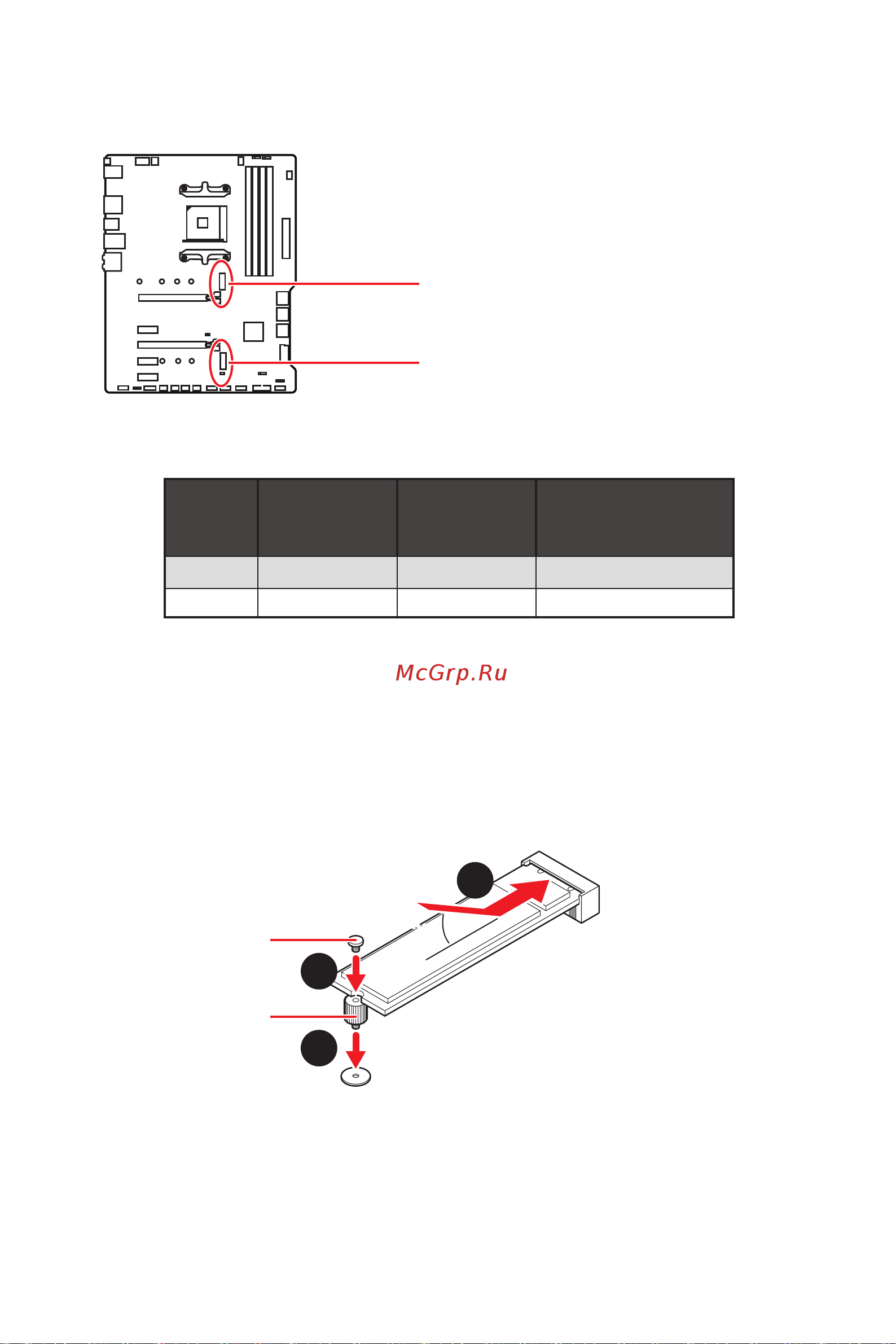

Компоненты материнской платы
M2_1~2: Разъемы M.2 (Ключ M)
M2_1
M2_2
В следующей таблице описывается отношение между слотами M.2 и пропускной
способностью PCIe на процессорах.
Слот
AMD Ryzen™ 3-го
поколения
AMD Ryzen™ 2-го
поколения
Ryzen™ с видеокартой
Radeon™ Vega и AMD
Ryzen™ 2-го поколения с
видеокартой Radeon™
M2_1 (CPU) PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
M2_2 (PCH) PCIe 3.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
Установка M.2 SSD
1. Закрутите стойку для крепления M.2 модуля в подходящее отверстие, в
соответствии с длиной вашего M.2 SSD.
2. Вставьте М.2 SSD в разъем М.2 под углом 30 градусов.
3. Закрепите M.2 SSD с помощью витна 8.5H для M.2, поставляемого в комплекте
с материнской платой.
30º30º
1
3
2
Винт 8.5H для M.2
Стойка для M.2
