9

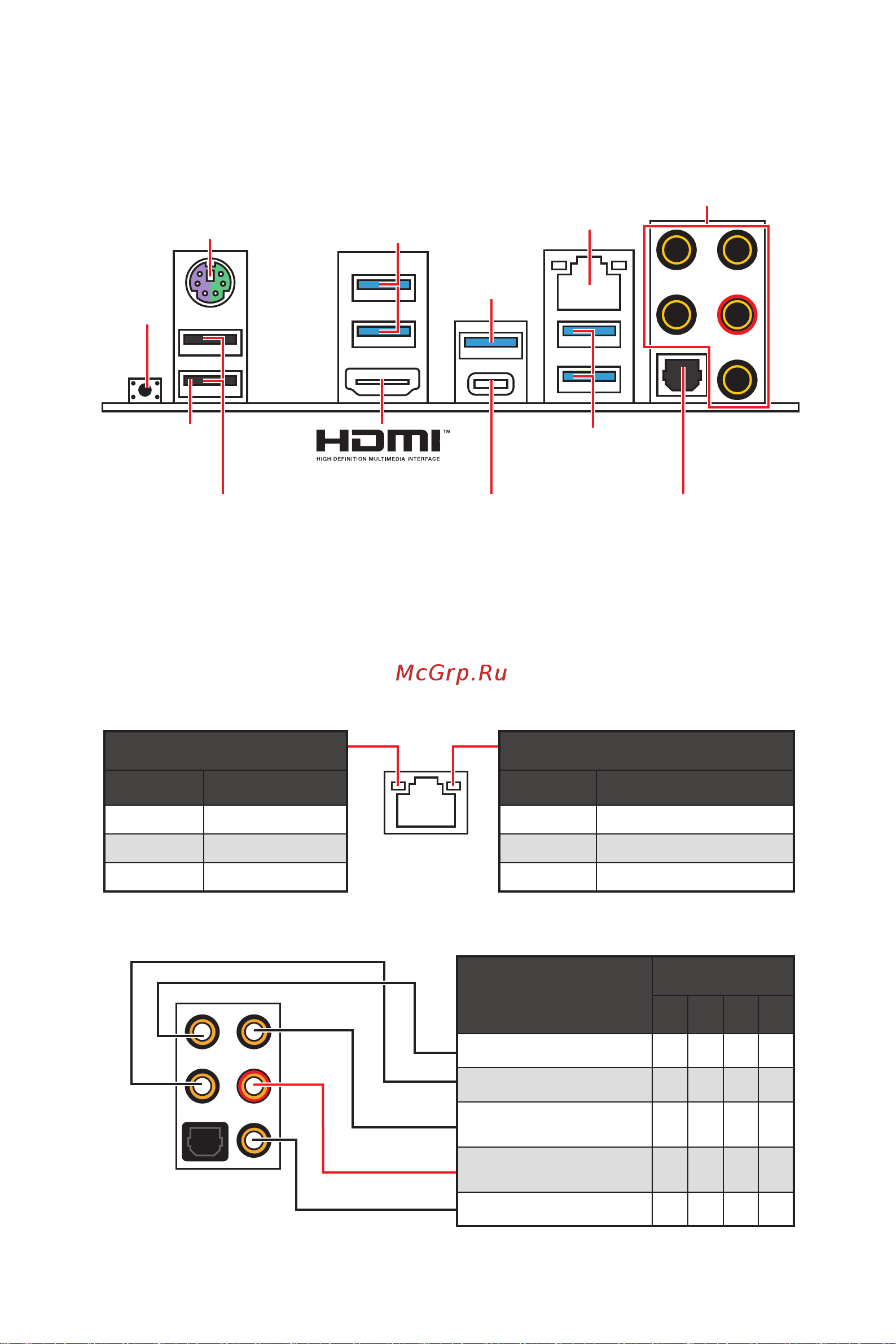

Rückseite E/A
Rückseite E/A
USB 3.2 Gen 2
Typ-C*
USB 3.2
Gen 2
Typ-A*
PS/2
LAN
USB 2.0 Typ-A
Audioanschlüsse
Optischer S/PDIF-
Ausgang
Flash BIOS
Taste
Flash BIOS
Anschluss
USB 3.2
Gen 1
Typ-A
*USB 3.2 Gen2 (AMD Ryzen
™
der 3. Generation Prozessoren) oder USB 3.2 Gen1
(AMD Ryzen
™
der 2. Generation Prozessoren/ Ryzen
™
Prozessoren mit Radeon
™
Vega Grafikprozessor und AMD Ryzen
™
der 2. Generation Prozessoren mit Radeon
™
Grafikprozessor)
Flash BIOS Anschluss/ Taste - Auf der Seite 29 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
USB 3.2
Gen1
Typ-A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang ● ●
Hinterer Lautsprecher ● ● ●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Mic-In
(●: Verbindet, Blank: Leer)
