10
Задняя панель портов ввода/ вывода
∙ Выбор устройства - позволяет выбрать источник аудио выхода и изменить
соответствующие параметры. Отмеченное устройство будет использоваться по
умолчанию.
∙ Дополнительные эффекты - это список опций по настройке звуковых эффектов
для входного и выходного сигнала аудио устройства.
∙ Мастер-громкость - регулирует громкость или баланс правой и левой колонок,
подключенных к передней или задней панели.
∙ Состояние разъемов - отображает все устройства воспроизведения и записи,
подключенные к компьютеру.
∙ Настройки подключений - настраивают параметры подключения.
Автоматическое всплывающее диалоговое окно
При подключении устройства к разъему аудио появится диалоговое окно с
просьбой подтвердить подключенное устройство.
Каждый разъем соответствует его настройкам по умолчанию, как показано на
следующей странице
⚠
Внимание!
Изображения приведены исключительно в справочных целях и могут отличаться
от фактических.

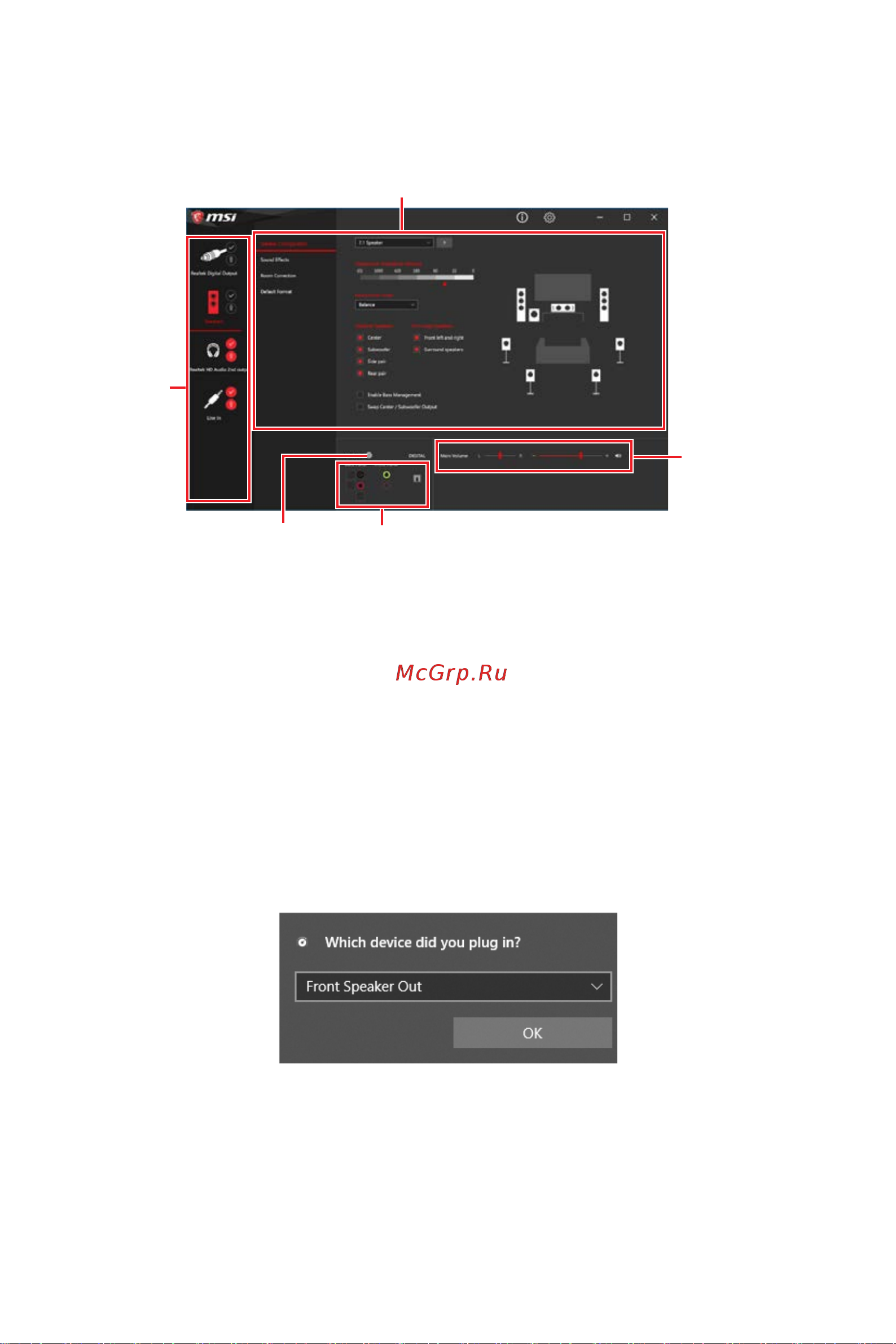

Realtek Audio Console
После установки Realtek Audio Console вы можете использовать его для
изменения параметров звука, чтобы улучшить качество звука.
Состояние разъемов
Настройки подключений
Выбор
устройства
Мастер-
громкость
Дополнительные эффекты
