30
Настройка BIOS

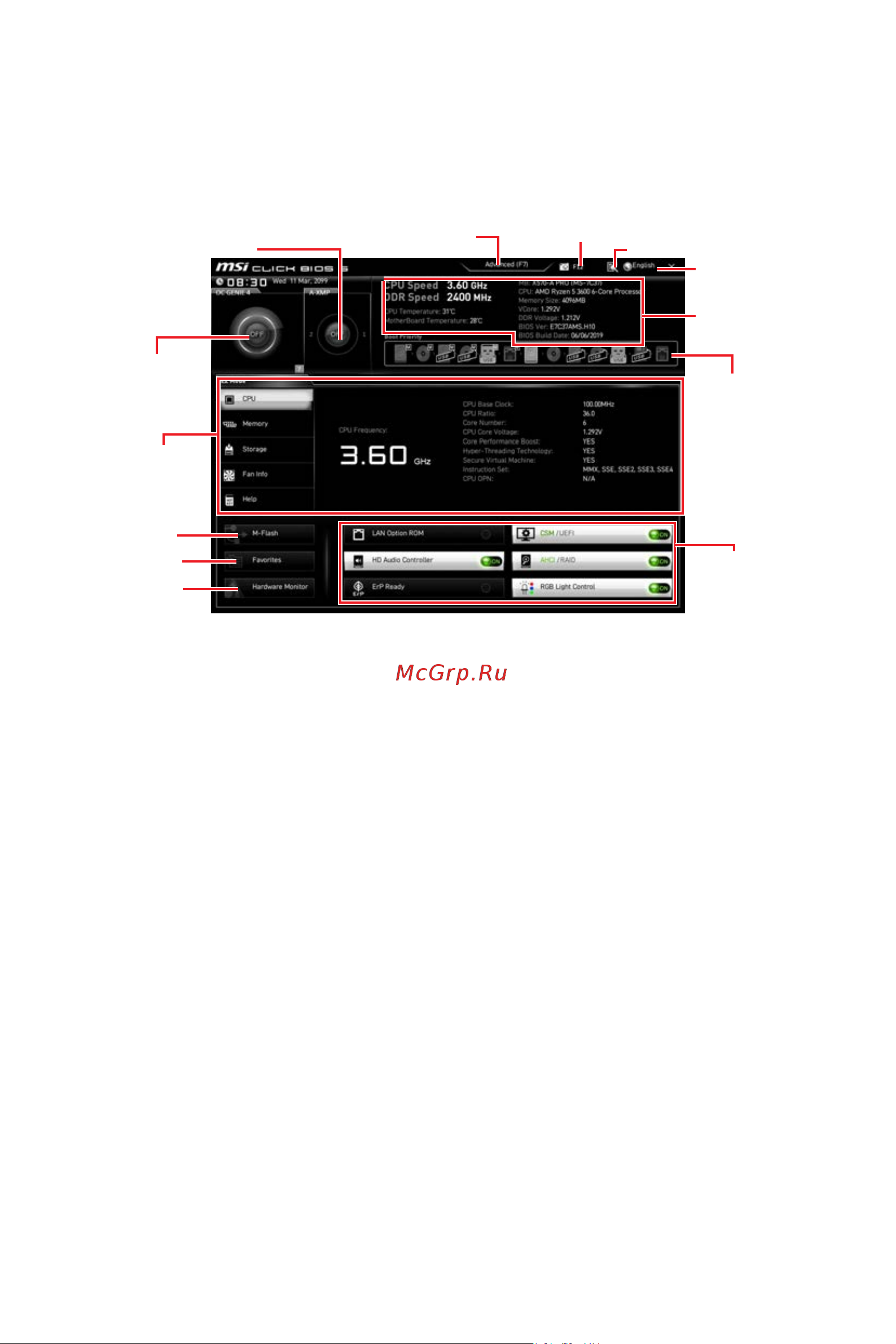

Режим EZ
Режим EZ предоставляет основную информацию о системе и позволяет выполнить
основные операции по настройке. Для настройки расширенных функций BIOS,
пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель
режимов установки или при помощи функциональной клавиши F7.
Переключатель A-XMP
Экран
просмотра
информации
Информация
о системе
Приоритет
загрузочных
устройств
Функциональные
клавиши
Язык
Переключатель
OC GENIE 4
Поиск
Скриншот
Переключатель
режимов установки
M-Flash
Аппаратный
мониторинг
Избранное
∙ Переключатель OC GENIE 4 - щелкните для переключения OC GENIE 4 в ОС.
⚠
Внимание!
Для сохранения оптимальной производительность и стабильности системы после
активации функции OC GENIE 4, пожалуйста, не делайте никаких изменений в
меню OC и не загружайте настройки по умолчанию.
∙ Переключатель A-XMP (опционально) - нажмите на внутренний значок, чтобы
включить/ выключить A-XMP. Для выбора профиля памяти переключите внешний
значок. Этот переключатель доступен только в случае, если установлен модуль
памяти с подержкой функции A-XMP.
∙ Переключатель режимов установки - нажмите эту вкладку или клавишу F7,
чтобы переключиться между режимами EZ и разгона.
∙ Скриншот - нажмите на эту вкладку или клавишу F12, чтобы сделать скриншот и
сохранить его на флэш-диск USB (только FAT/ FAT32).
∙ Поиск - кликните по данной вкладке или нажмите клавиши Ctrl + F для перехода
на страницу поиска. Это позволяет выполнить поиск по имени параметра BIOS.
Наведите указатель мыши на пустое место и щелкните правой кнопкой мыши, для
выхода со страницы поиска.
⚠
Внимание!
На странице поиска доступны только функциональные клавиши F6, F10 и F12.
∙ Язык - позволяет выбрать язык интерфейса для настройки BIOS.
∙ Информация о системе - показывает частоту процессора/ памяти, температуру
процессора/ материнской платы, информацию о материнской плате/процессоре,
размер памяти, напряжение на процессоре/ памяти, версию BIOS и дату создания.
