![MSI X570-A PRO [129/160] Задняя панель портов ввода вывода](/img/pdf.png)
MSI X570-A PRO [129/160] Задняя панель портов ввода вывода
![MSI X570-A PRO [129/160] Задняя панель портов ввода вывода](/views2/1916933/page129/bg81.png)
9

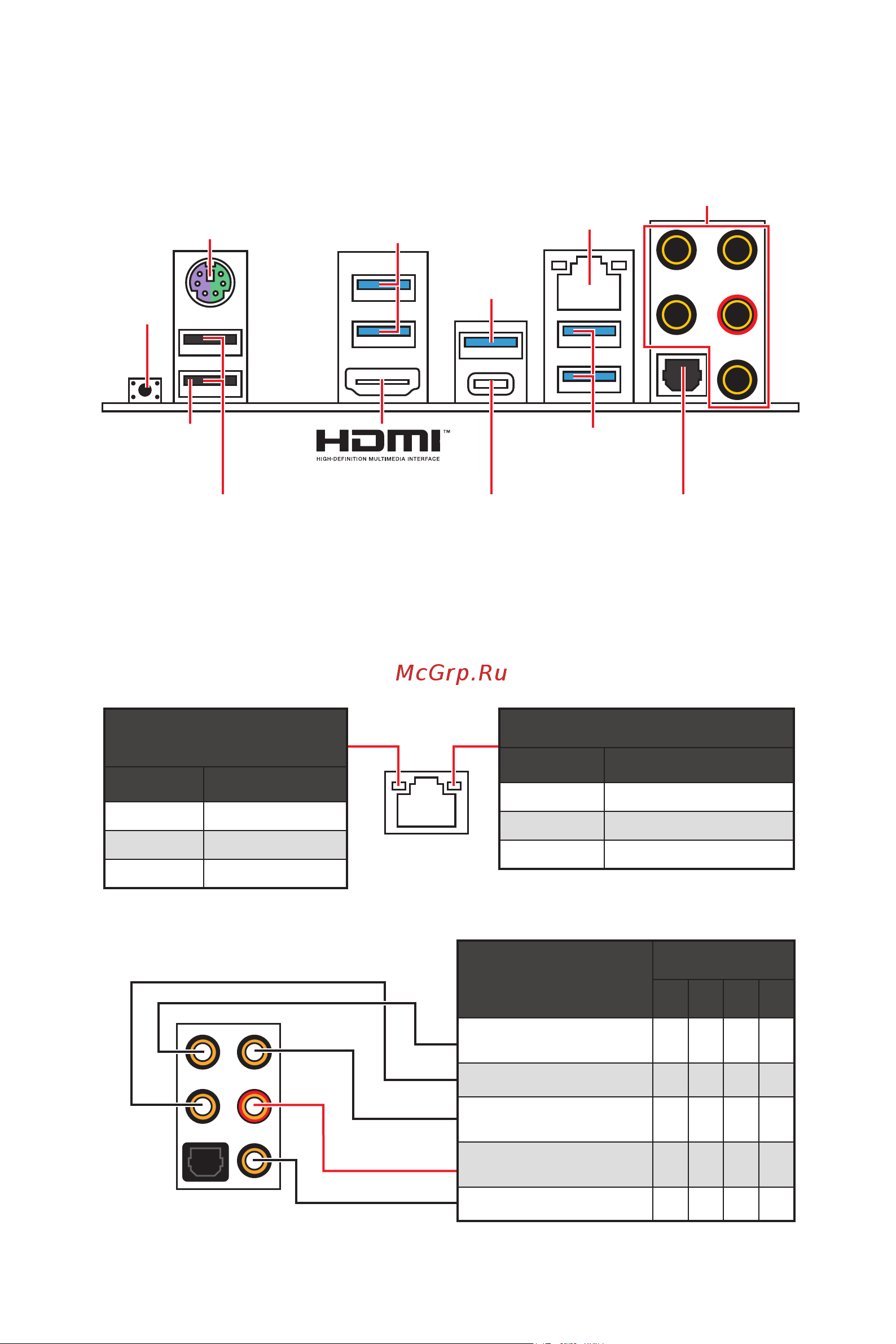

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, Пусто: не подключен)
USB 3.2 Gen 2
Type-C*
USB 3.2
Gen 2
Type-A*
PS/2
LAN
USB 2.0 Type-A
USB 3.2
Gen 1
Type-A
USB 3.2
Gen1
Type-A
Порты Аудио
Оптический S/PDIF-Out
Кнопка
Flash BIOS
Порт Flash
BIOS
*USB 3.2 Gen2 (AMD Ryzen™ 3-го поколения) или USB 3.2 Gen1 (AMD Ryzen™ 2-го
поколения/ Ryzen™ с видеокартой Radeon™ Vega и AMD Ryzen™ 2-го поколения с
видеокартой Radeon™)
∙ Порт/ Кнопка Flash BIOS - Обратитесь к странице 29 для получения информации
о обновлении BIOS при помощи кнопки Flash BIOS.
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
