MSI X570-A PRO [152/160] Режим разгона
![MSI X570-A PRO [152/160] Режим разгона](/views2/1916933/page152/bg98.png)
32
Настройка BIOS
Режим разгона

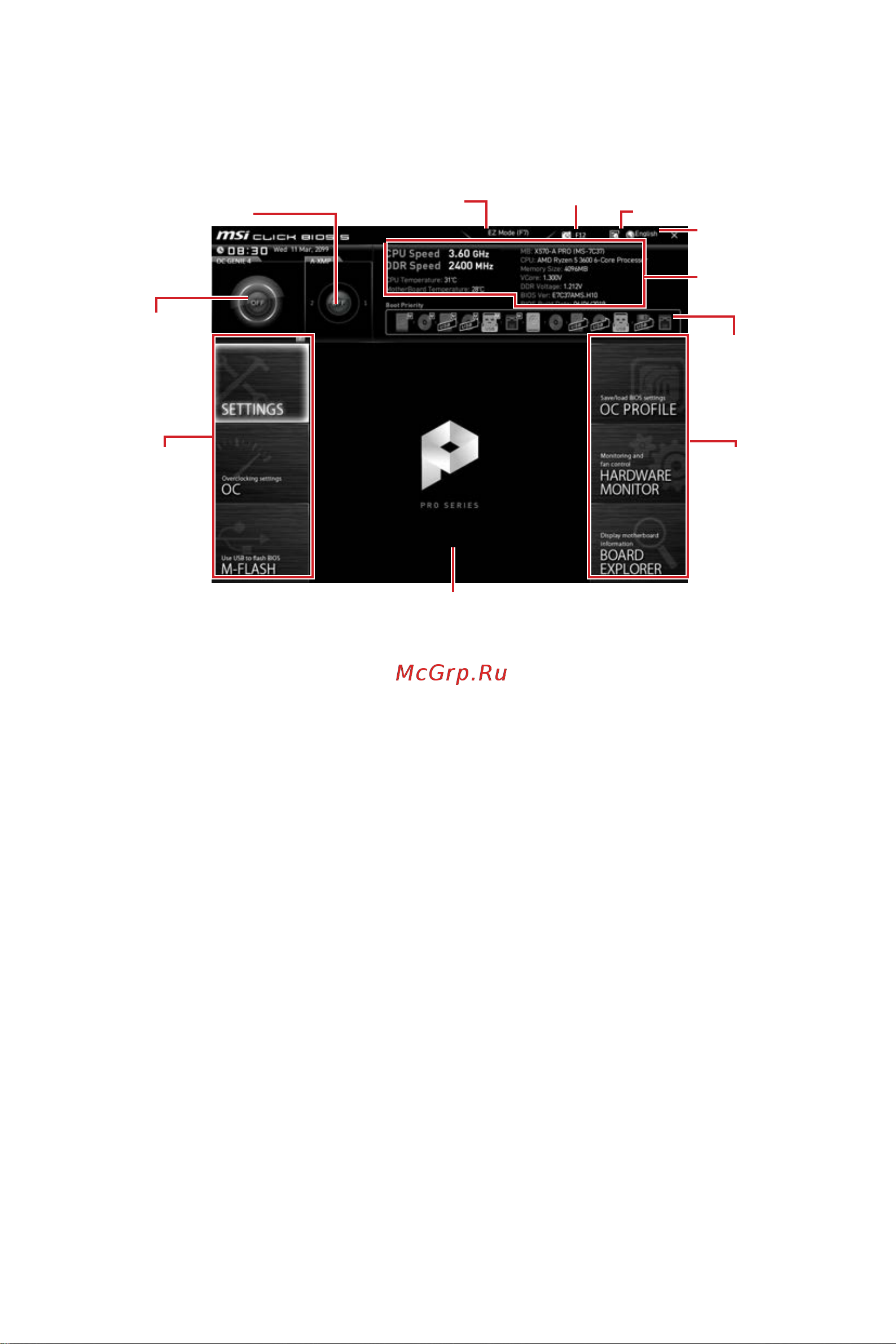

Нажмите переключатель режимов установки или функциональную клавишу F7
для переключения между режимами EZ и разгона в настройках BIOS.
Переключатель A-XMP
Переключатель
OC GENIE 4
Информация
о системе
Приоритет
загрузочных
устройств
Выбор меню
BIOS
Язык
Поиск
Скриншот
Переключатель
режимов установки
Экран меню
Выбор меню
BIOS
∙ Выбор меню BIOS - доступны следующие опции:
▪ SETTINGS - в данном меню представлены настройки чипсета и загрузочных
устройств.
▪ OC - позволяет регулировать частоту и напряжение. Увеличение частоты
приводит к увеличению производительности.
▪ M-FLASH - позволяет выбрать метод обновления BIOS с USB флэш-диска.
▪ OC PROFILE - позволяет управлять профилями разгона.
▪ HARDWARE MONITOR - позволяет установить скорость работы вентиляторов
и мониторинг напряжений системы.
▪ BOARD EXPLORER - предоставляет информации об установленных
устройствах на материнской плате.
∙ Экран меню - отображаются настройки BIOS и дополнительная информация.
