<2. Меры предосторожности при обращении> 2-7
IM 01C25B01-01R
матически ведут к аннулированию действия ка-
надского сертификата по пожаробезопасности и
искробезопасности датчика.
b. Взрывобезопасные датчики по стандарту CSA
Предупреждения для взрывобезопасных датчиков
по стандарту CSA.
Примечание 1. Датчики давления серии EJX/EJA-E с
кодом опции /CF1 могут применяться в
местах повышенной опасности.
Сертификат: 2014354
Применяемый стандарт: C22.2 No. 25
C22.2 No. 30
CAN/CSA-C22.2 No. 94
CAN/CSA-C22.2 No. 61010-1-12
CAN/CSA-C22.2 No. 61010-2-030-12
CAN/CSA-C22.2 No. 60079-0:07
CAN/CSA-C22.2 No. 60079-1:07
CAN/CSA-C22.2 No. 60529
ANSI/ISA-12.27.01
Датчики взрывобезопасного типа для класса 1,
групп В, С, D.
Датчики пыленевоспламеняемого типа для клас-
сов II/III, групп
Е, F, G.
Корпус: Type 4X
Температурный класс: Т6 ..... Т4
Ex d IIC T6...T4
Корпус: IP66/IP67
Максимальная температура процесса: 120°С(Т4) ,
100°С(Т5) и 85°С(Т6)
Температура окружающей среды: от -50 до 75°С,
(T4),
–50* до 80°C (T5), –50* до 75°C (T6)
* –15°C когда указано /HE.
Напряжение питания: макс. 42 В пост. тока
макс. 32 В пост. тока. (FOUNDATION Fieldbus и
PROFIBUS PA)
9 ÷ 28 В пост. тока, 27 мВт (для маломощного
типа)
Выходной сигнал: 4÷20 мА
15 мА (FOUNDATION Fieldbus и PROFIBUS PA)
1÷5 В (маломощного типа)
Примечание 2. Электропроводка
Вся электропроводка должна удовлетворять тре-
бованиям Канадских нормативов по электрообору-
дованию, Часть 1, и действующих местных норма-
тивов
на электрическое оборудование.

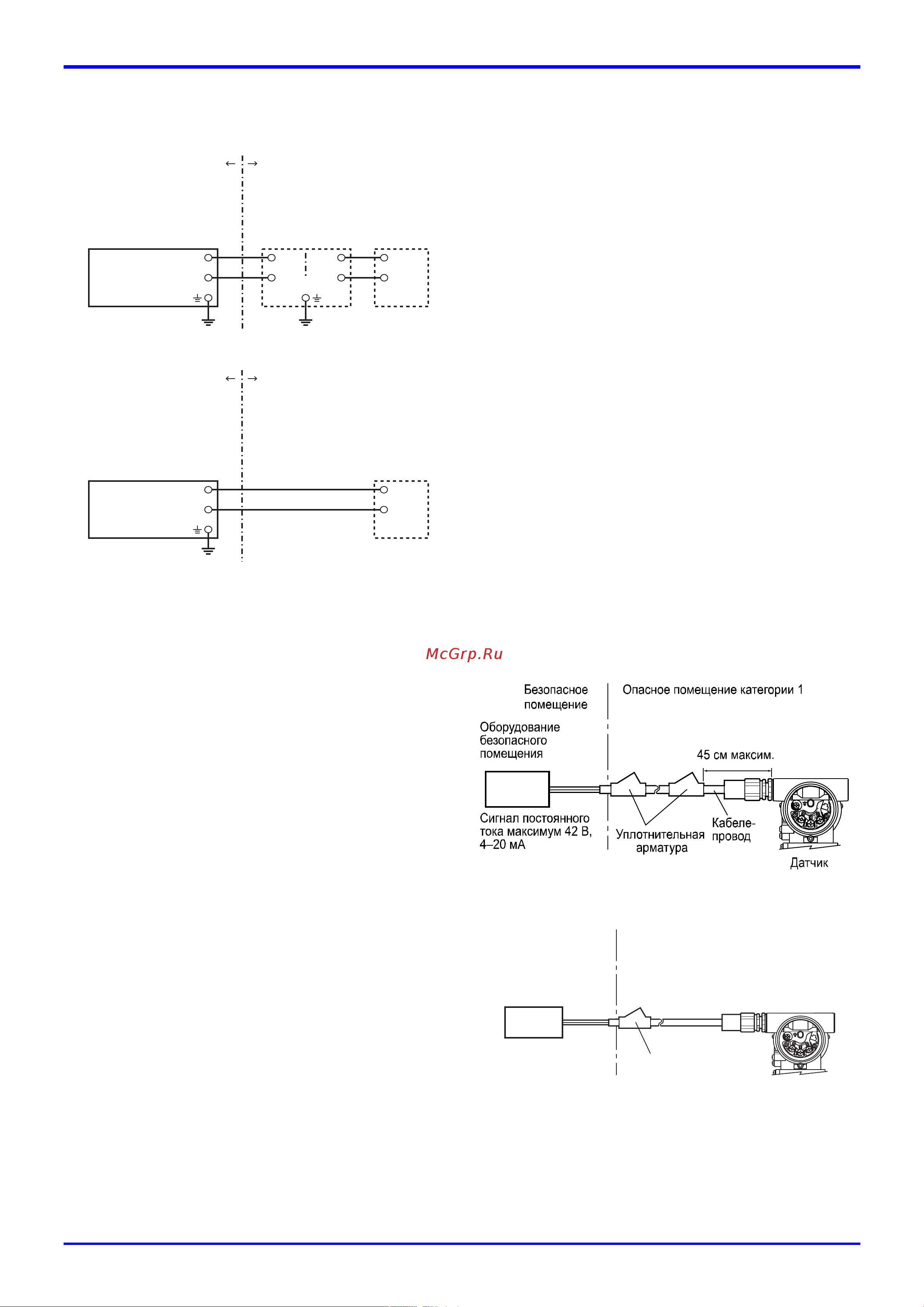

При установке в местах повышенной опасности
провода должна вестись в кабелепроводе, как по-
казано на рисунке.
ПРЕДУПРЕЖДЕНИЕ:
УПЛОТНЕНИЕ ДОЛЖНО БЫТЬ УСТАНОВЛЕНО В
ПРЕДЕЛАХ 45 см КОРПУСА
ПРЕДУПРЕЖДЕНИЕ:
УПЛОТНЕНИЯ НЕ ТРЕБУЮТСЯ ПРИ УСТАНОВКЕ
В ЗОНЕ КЛАССА I КАТЕГОРИИ 2.
F0204-1
, G
Датчики давления
Барьер безопасности
Питание
Опасная зона Безопасная зона
Оборудование
общего
назначения
+
–
+
–
+
–
+
–
[Искробезопасное исполнение]
Группа IIC, Зона 0
Класс I, II, III, Категория 1,
Группы A, B, C, D, E, F, G
F0204-2.
Датчики давления
Питание
Опасная зона
Безопасная зона
+
–
+
–
Барьер безопасности
не применяется
[Пожаробезопасное исполнение]
Оборудование,
сертифицированное
по CSA ([nL] или
пожаробезопасное)
Группа IIC, Зона 2
Класс I, II, Категория 2,
Группы A, B, C, D, F, G
Класс III, Категория 1
F0205-1
Безопасное
помещение
Опасное помещение категории 2
Оборудование
безопасного
помещения
Сигнал постоянного
тока максимум 42 В,
4–20 мА
Уплотнительная
арматура
S
U
P
P
L
Y
P
U
L
S
E
C
H
E
C
K
A
L
A
R
M
F0205-2
Датчик
