<7. Эксплуатация> 7-2
IM 01C25B01-01R

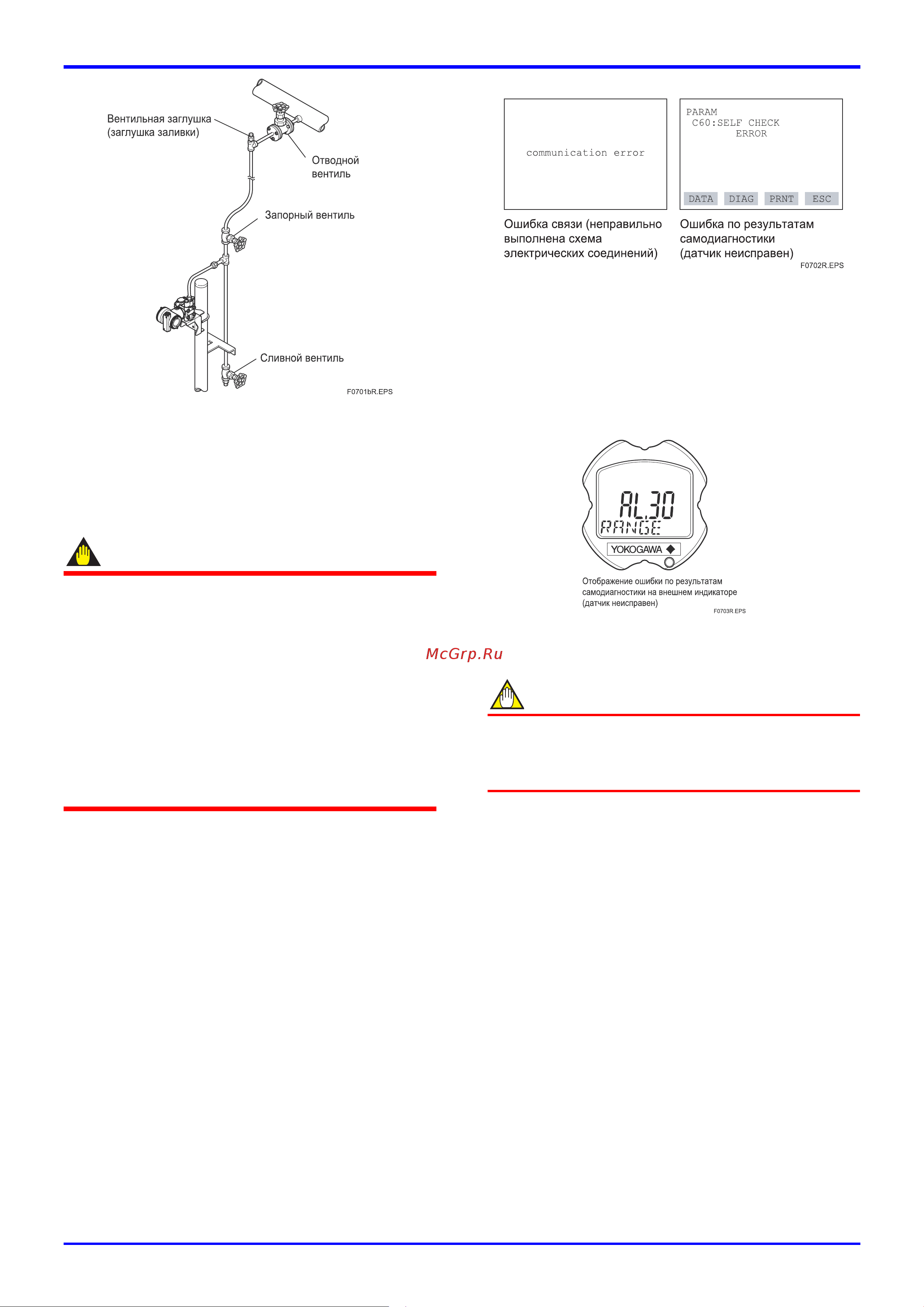

Рисунок 7.1b Схема измерения давления жидкости
Подтверждение нормального функционирова-
ния датчика
Подтверждение с использованием прибора ВТ200
ВАЖНО
При подключении к терминалу BRAIN аналоговый вы-
ход может временно измениться за счет протекаю-
щего в нем начального тока. Для предотвращения
воздействия сигнала связи на систему верхнего
уровня рекомендуется установить фильтр низких ча-
стот (приближенно
0,1 с).
Сигнал связи накладывается на сигнал аналогового
выхода. Чтобы уменьшить выходной эффект от воз-
действия сигнала связи, рекомендуется установить
рядом с приемником фильтр низких частот (прибли-
женно 0,1 с). Перед выполнением оперативной связи
убедитесь, что сигнал связи не оказывает влияния на
систему верхнего уровня.
Если схема проводки выполнена неверно, то на дис-
плее появляется сообщение «communication error»
(ошибка связи).
Если отказ в самом датчике, то на дисплее появляется
сообщение "SELF СНЕСК ЕRROR" (ошибка само-
контроля).
Рисунок 7.2 Дисплей прибора BT200
Подтверждение с использованием встроенного ин-
дикатора
Если неправильно выполнена схема электриче-
ских соединений, то на дисплее информация от-
сутствует.
Если отказ в самом датчике, то на дисплее высве-
чивается кодовый номер ошибки.
Рисунок 7.3 Встроенный индикатор с отображением кода
ошибки
ПРИМЕЧАНИЕ
При появлении сообщения об ошибке на дисплее
встроенного индикатора или коммуникатора следует
обращаться к подразделу 8.5.3 настоящего Руковод-
ства для устранения ошибки.
Поверка и изменение установки параметров и
значений датчика
На заводе-изготовителе в соответствии с заказом уста-
навливаются параметры, относящиеся к следующим
элементам.
Диапазон калибровки
Дисплей встроенного индикатора
Выходной режим
Программное демпфирование (дополнительно)
Другие параметры, подобные перечисленным ниже,
определяются установкой по умолчанию.
Отсечка по нижним
значениям
Задание сигнализации процесса
Диапазон измерения статического давления
Характеризация сигнала
Защита от записи
Для подтверждения или изменения этих значений обра-
щайтесь за информацией к Руководству
IM 01C25T01-06R или 01C25T03-01R.
