<2. Меры предосторожности при обращении> 2-13
IM 01C25B01-01R
кодом опции /SU21 применимы в ме-
стах повышенной опасности.
№ IECEx DEK 13.0061X
Применяемые стандарты:
IEC 60079-0:2011, IEC 60079-11:2011
Ex ic IIC T4 Gc
Температура окружающей среды: От –30° до 60°C
* от–15°C если указано /HE
Максимальная температура процесса: 120°C.
Код IP: IP66
Категория перенапряжения: 1
Примечание 2. Электрические характеристики
Макс. напряжение на входе (Ui) = 30 B
Макс. внутренняя емкость (Сi) = 27,6 нФ
Макс. внутренняя индуктивность (Li) = 0 мкГн
Примечание 3. Установка
Датчик давления можно устанавливать в системах
“nL” при условии, что параметры выхода источ-
ника “nL” (связанное, энергетически ограниченное
оборудование) подходят
для указанных выше па-
раметров входа датчика давления и параметров
кабеля.
Кабельные сальники, адаптеры и/или запирающие
элементы должны соответствовать Ex “n”, Ex “e”
или Ex “d” и быть установлены таким образом,
чтобы сохранять заданный уровень защиты обору-
дования.
Запрещается производить какие-либо изменения
в приборе или замену деталей кем-либо, кроме
уполномоченных представителей фирмы
Yokogawa Electric Corporation: подобные действия
автоматически ведут к аннулированию сертифи-
ката IECEx.
Примечание 4. Специальные условия для безопасного
использования
ПРЕДУПРЕЖДЕНИЕ
Электростатический заряд может привести к опасности
взрыва. Избегайте любых действий, которые вызывают
генерацию электростатических зарядов, например, не
протирайте сухой тряпкой лицевую поверхность при-
бора.
Аппаратура не способна выдерживать испытание проч-
ности диэлектрика, требуемое стандартом EN60079-11.
Это необходимо учитывать при установке аппаратуры.
с. Датчики пожаробезопасного типа по IECEx
Предупреждения по датчикам пожаробезопасного
типа по стандарту IECEx
Примечание 1. Датчики давления серии EJX/EJA-E с
кодом опции /SF22 или /SU22* приме-
нимы в местах повышенной опасности.
* /SU22: Кроме связи по протоколам Fieldbus и
PROFIBUS PA, EJX910A, EJX930
№ IECEx DEK 14.0046X
Применяемый стандарт: IEC60079-0, IEC60079-1,
IEC 60079-31
Тип защиты и код маркировки:
□Ex db IIC T6...T4 Gb
□Ex tb IIIC T85°C Db
Корпус: IP66/IP67
Корпус: IP66/IP67
Температурный класс для газонепроницаемости:
T6, T5 и T4
Температура окружающей среды для газонепро-
ницаемости: от –50 до 75°C (T6), от –50 до 80°C
(T5), от –50 до 75°C (T4)
Температура процесса (Tp.) для газонепроницае-
мости: от –50 до 85°C (T6), от –50 до 1000°C (T5),
от –50 до 120°C (T4)
Максимальная температура поверхности для пы-
лезащиты: T85°C (Tокр.: от –30* до 75°C, Tp.: от –
30* до 85°C)
* –15°C, если выбрана опция /HE.
Примечание 2.
Электрические характеристики
Напряжение питания: максимум 42 В пост. тока
макс. 32 В пост. тока (FOUNDATION Fieldbus и
PROFIBUS PA)
9 ÷ 28 В пост. тока, 27 мВт (для маломощного
типа)
9 ÷ 30 В пост. тока, 250 мВт (для связи типа RS485
Modbus)
Выходной сигнал: 4÷20 мА пост. тока
15 мА (FOUNDATION Fieldbus и PROFIBUS PA)
1÷5 В (маломощного типа)
Примечание 3. Для комбинированных типов
сертификации. В случае установки
устройства,
сертифицированного по нескольким ти-
пам сертификации, повторная установка с ис-
пользованием каких-либо других типов сертифи-
кации невозможна. Для отличия от неиспользуе-
мых типов сертификации поставьте постоянную
метку в позиции для отметки выбранного типа
сертификации на ярлыке с маркировкой сертифи-
кации датчика.
Примечание 4: Установка
Вся проводка должна вестись
в соответствии с
местными требованиями по монтажу.
Чтобы предотвратить ослабление заземляющего
провода, его необходимо закрепить на клемме, за-
тянув винт с соответствующим крутящим момен-
том. Необходимо соблюдать осторожность, чтобы
не перекрутить проводник.
Кабельные сальники, адаптеры и/или запирающие
элементы с подходящим показателем IP должны
быть сертифицированы по IECEx на соответствие
Ex d IIC/Ex tb IIIC
и установлены таким образом,

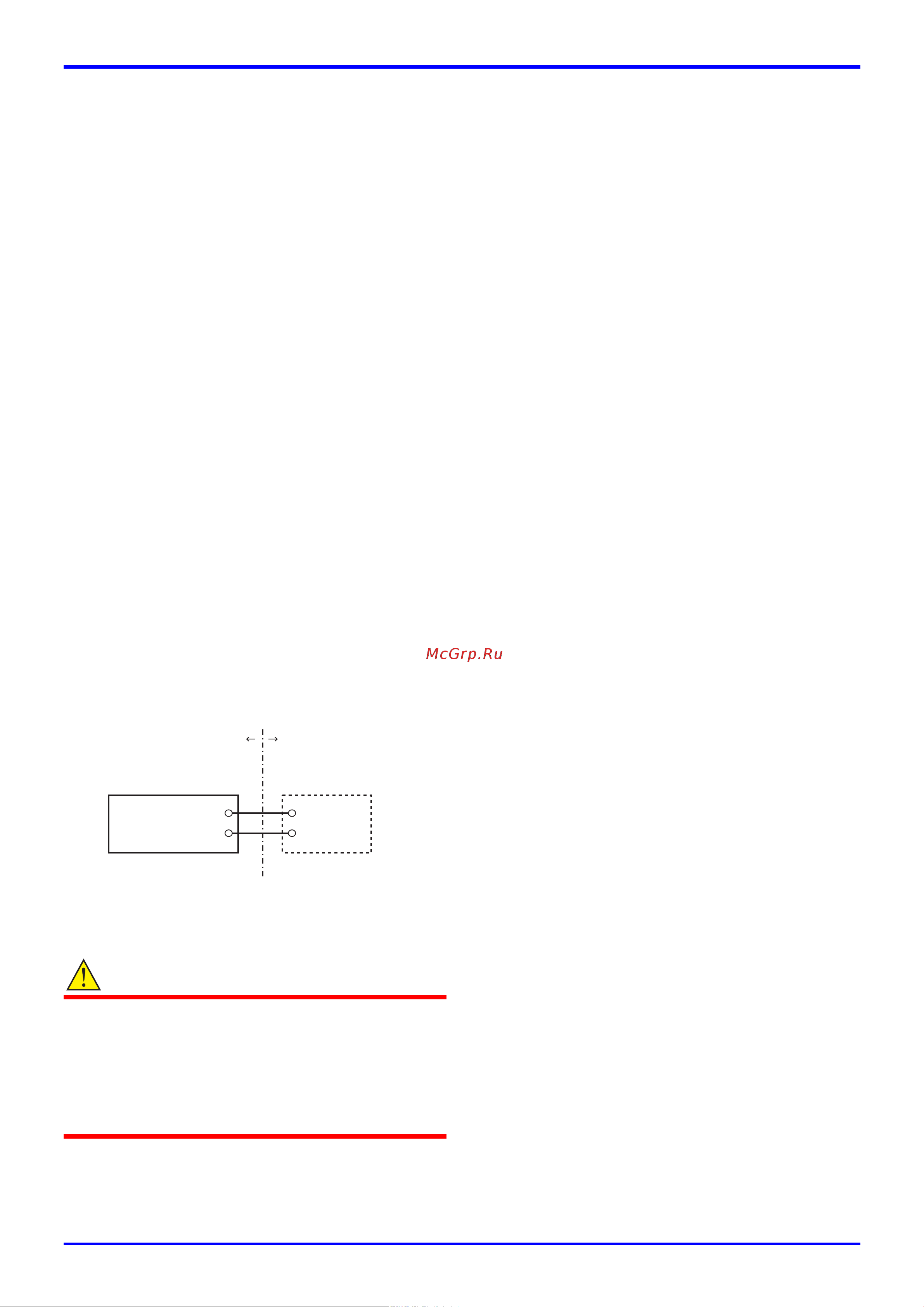

Датчики давления
серии EJX/EJA-E
F0217
Связанное
оборудование
Питание
Опасная зона Безопасная зона
+
–
+
–
[Ex iс]
