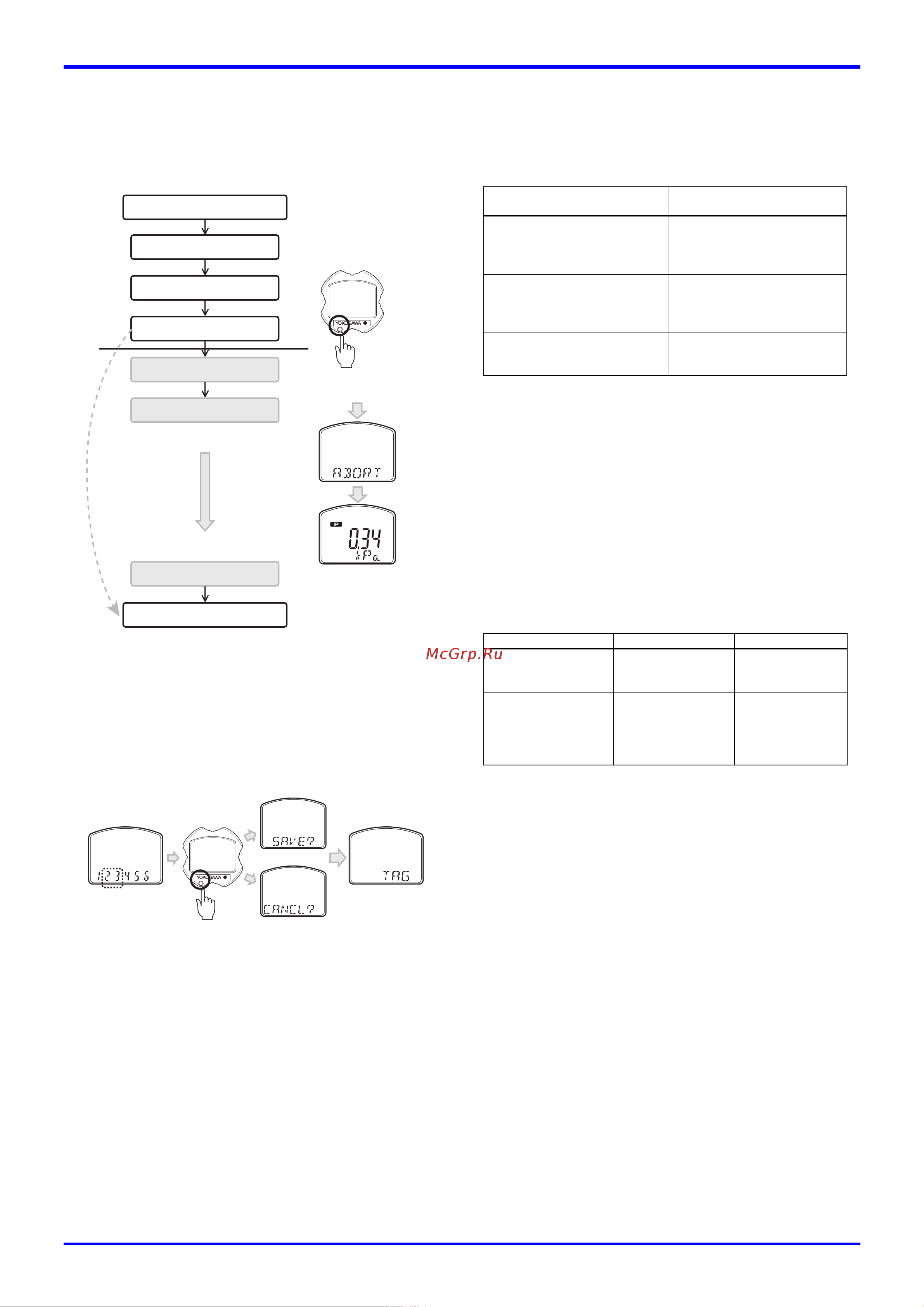

<7. Эксплуатация> 7-12
IM 01C25B01-01R
7.6.14 Прекращение конфигурирования
7.6.14.1 Прекращение конфигурирования (Меню)
Для выхода из режима локальной установки параметров
(Local Parameter Setting mode) нажмите и удерживайте
кнопку установки в течение не менее 2 секунд.
7.6.14.2 Прекращение конфигурирования
(Параметр)
Для прекращения конфигурирования во время редактиро-
вания значения удерживайте кнопку установки нажатой в
течение не менее 2 секунд и выберите опции “Save/ Со-
хранить” или “Cancel/ Отменить”.
7.6.15 Блокировка локальной установки
параметров
Для блокировки процесса изменения параметров с ис-
пользованием функции локальной установки параметров
существует три различных способа.
Заблокированные
функции
Параметр связи
Ext SW =disable (отключен)
(EXT ZERO ADJ = disable
(отключен))
• Внешняя настройка нуля
• Локальная установка пара-
метров
Параметр связи
Write Protect (Защита от за-
писи)= On (Вкл.)
(WRT PROTECT = Yes (Да))
• Локальная установка пара-
метров
• Все параметры связи *
Переключатель аппаратной
защиты от записи на блоке
ЦПУ = D (Disable/Отключен)
• Локальная установка пара-
метров
• Все параметры связи *
* Функция внешней настройки нуля разблокирована.
Указанная выше установка параметров выполняется с ис-
пользованием коммуникатора или DTM. Процедуру уста-
новки смотрите в документе IM 01C25T (HART/BRAIN).
Просмотр результатов локальной установки параметров с
использованием нажимной кнопки на встроенном индика-
торе возможен в любое время, даже в случае, когда
функция локальной установки параметров заблокиро-
вана.
7.6.16 Прочее
Различие между BRAIN и HART
HART BRAIN
Tag Number (Но-
мер тега)
Можно установить
до 8 символов
Можно устано-
вить до 16 симво-
лов
Output Mode
(Linear/Sq root)
(Режим выхода
(Линейный/ Корень
квадратный))
На дисплее
встроенного ин-
дикатора отобра-
жается
“TRNS.FC”
На дисплее
встроенного ин-
дикатора отоб-
ражается
“OUT.MOD”
Качество регулировки зависит от скорости вращения
винта настройки. Для точной настройки винт нужно
поворачивать медленно, а для грубой настройки
винт нужно поворачивать быстро.
Удерживайте кнопку нажатой
не менее 2 секунд
Значение параметра
процесса
Дисплей измерения процесса
Дисплей измерения процесса
1. Loop Test (Проверка контура)
2. Tag Number (Номер тега)
3. Press Unit (Ед. измер. давления)
F0717
Переход к нормальному режиму
:
:
4. Press LRV (Нижний предел
диапазона давления)
5. Press URV (Верхний предел
диапазона давления)
11. Device Information
(Информация об устройстве)
F0718
Возврат к окну
просмотра параметро
в
Сохранить или Отменить?
