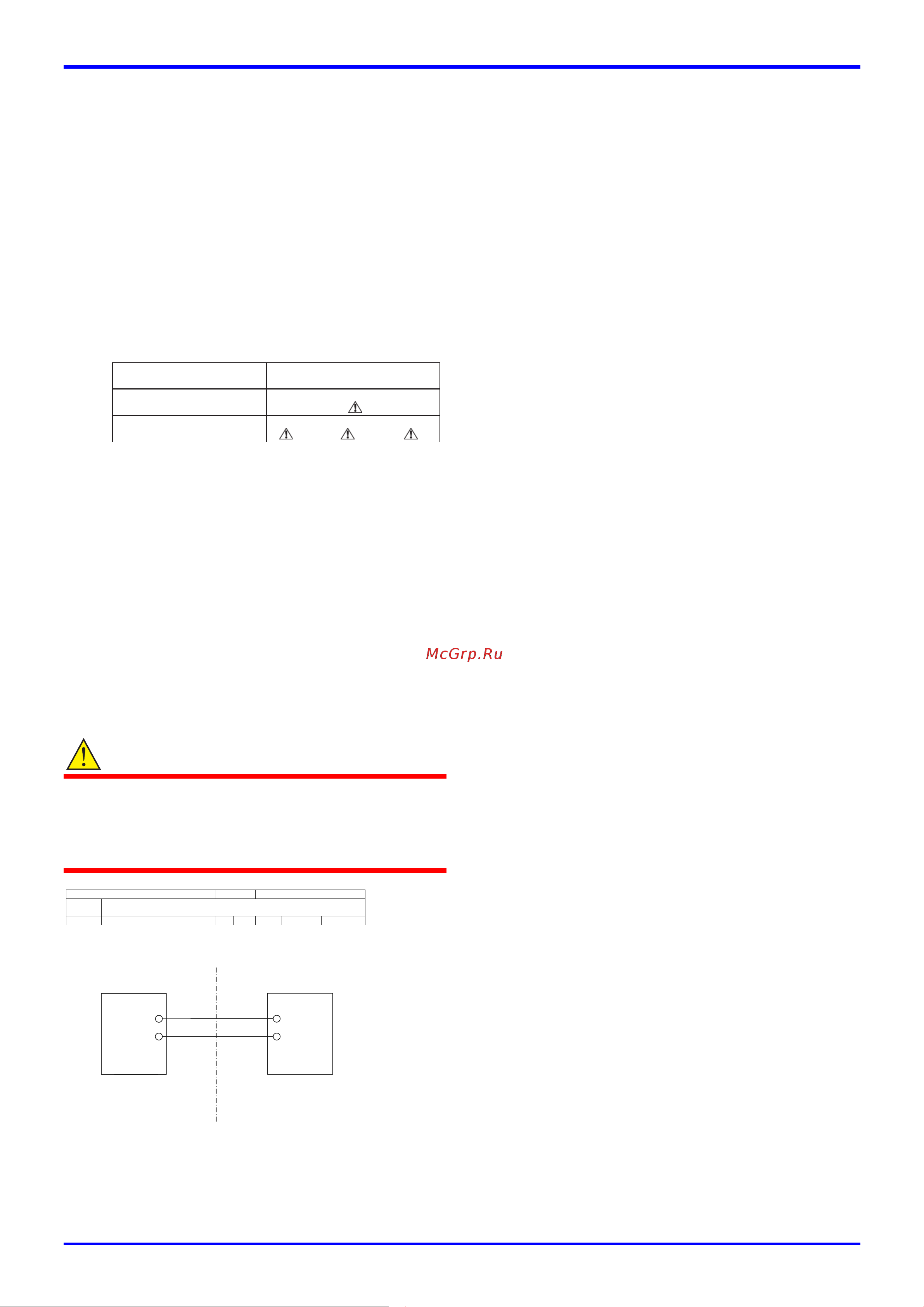

![Yokogawa EJX430A [18/64] Предупреждение](/views2/1921181/page18/bg12.png)
<2. Меры предосторожности при обращении>
2-9
IM 01C25B01-01R
Должны быть приняты меры предосторожности для
сведения к минимуму риска возникновения элек-
тростатических разрядов или распространяющихся
кистевых разрядов на неметаллических частях (за
исключением стеклянных) или частях оборудова-
ния с покрытием.
Диэлектрическая прочность не менее 500 В искро-
безопасных цепей оборудования ограничивается
только защитой от перенапряжения. С точки зрения
безопасности, искробезопасная цепь оборудования
должна быть заземлена.
Примечание 3. Установка и монтаж
Следует использовать устройства для кабельных
вводов, соответствующие форме резьбы и раз-
меру кабельных вводов, в соответствии со следу-
ющей маркировкой на оборудовании.
Размер винта Маркировка
ISO M20 × 1.5 внутр.
M
ANSI 1/2 NPT внутр.
A или N или W
При установке оборудования выбранный Тип за-
щиты должен быть отмечен следующим образом.
Ex ia IIC T4 Ga
Ex ia IIIC T85°C T100°C T120°C Db
См. контрольный рисунок.
Примечание 4. Использование и настройка (эксплуата-
ция)
Если оборудование монтируется в зоне, где может
присутствовать взрывоопасная среда, оно должно
быть установлено таким образом, чтобы исклю-
чить риск электростатических разрядов и распро-
страняющихся кистевых разрядов, вызванных
быстрым потоком пыли.
Примечание 5. Обслуживание и ремонт.
ПРЕДУПРЕЖДЕНИЕ
Модификация оборудования больше не будет соот-
ветствовать конструкции, описанной в сертификаци-
онной документации. Только персонал, уполномочен-
ный Yokogawa Electric Corporation, может ремонтиро-
вать оборудование.
b. Пожаробезопасный тип датчика по ATEX
Предупреждения по датчику пожаробезопасного типа по
стандарту ATEX
Примечание 1. Датчики давления серии EJX/EJA-E с
кодом опции /KF22 применимы для ис-
пользования в опасных местах.
№ КЕМА 07АТЕХ0109 X
Применяемые стандарты:
EN 60079-0
EN 60079-1, EN60079-31
Тип защиты и код маркировки:
Ex II 2 G Ex db IIC T6...T4 Gb
Ex II 2 D Ex tb IIIC T85°C Db
Корпус: IP66/IP67
Температурный класс для газовой защиты: T6, T5,
и
T4
Температура окружающей среды для газовой за-
щиты:
от –50 до 75°C (T6), от –50 до 80°C (T5) и
от –50 до 75°C (T4)
Температура процесса (Tp.) для газовой защиты:
от –50 до 85°C (T6), от –50 до 100°C (T5) и
от –50 до 75°C (T4)
Максимальная температура поверхности для пыле-
непроницаемости:
T85°C (Tamb.: от –30* до 75°C, Tp.: от -30 до 85°C)
* от–15°C если указано /HE
Примечание 2. Электрические характеристики
Напряжение питания: макс. 42 В пост. тока
макс. 32 В пост. тока (FOUNDATION Fieldbus и
PROFIBUS PA)
от 9 до 28 В пост. тока, 27 мВт (маломощный тип)
От 9 to 30 В пост. тока, 250 мВт (тип связи RS485
Modbus)
Выходной сигнал: 4÷20 мА
15 мА (FOUNDATION Fieldbus и PROFIBUS PA)
1÷5 В (маломощного типа)
RS485 Modbus (Тип связи RS485 Modbus)
Примечание 3.
Для комбинированных типов сертификатов после
установки устройства с несколькими типами сер-
тификатов его нельзя переустанавливать с ис-
пользованием каких-либо других типов сертифи-
катов. Нанесите постоянную отметку в поле вы-
бора выбранного типа сертификата на паспорт-
ной табличке преобразователя, чтобы отличить
его используемые/неиспользуемые типы серти-
фикатов
Примечание 4. Установка
Вся проводка должна вестись в
соответствии с
местными требованиями по монтажу.
Чтобы предотвратить ослабление заземляющего
провода, его необходимо закрепить на клемме, за-
тянув винт с соответствующим крутящим момен-
том. Необходимо соблюдать осторожность, чтобы
не перекрутить проводник.
Кабельные сальники, адаптеры и/или запирающие
элементы с подходящим показателем IP должны
быть сертифицированы по ATEX на соответствие
Ex d IIC/Ex tb IIIC и
установлены таким образом,
чтобы сохранять определенный уровень защиты
(код IP) оборудования.
Yokogawa Electric Corporation
Модель
EJX
Заголовок
Контрольный чертёж (общий)
№
IKE045-A91
Стр.
1
Ревизия
0
Дата
2020-08-07
Примечания:
1. Связанное устройство должно быть линейным источником питания, выходной ток которого ограничивается
сопротивлением.
ПИТАНИЕ +
ПИТАНИЕ -
Ui= 30 В
Ii= 200 мA
Pi= 0,9 Вт
Ci= 27,6 нФ
Li= 0 μмкГн
Передатчик
Опасная зона Безопасная зона
Связанное
оборудование
(Прим 1.)
