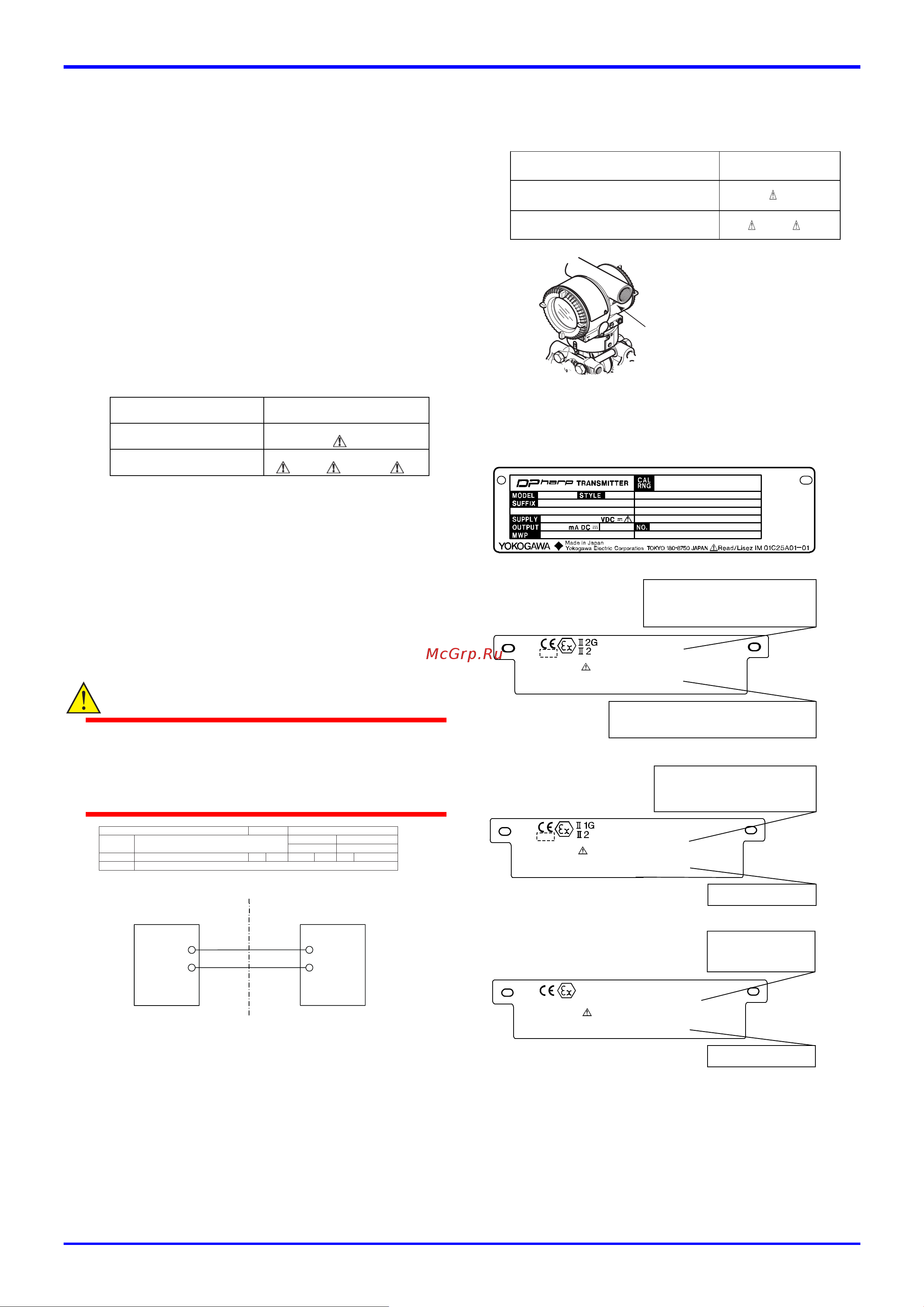

<2. Меры предосторожности при обращении>
2-11
IM 01C25B01-01R
1 мин Питание +
Питание –
Особые условия использования
Необходимо принять меры предосторожности,
чтобы свести к минимуму риск возникновения
электростатических разрядов на неметаллических
частях (за исключением стеклянных частей) или
частях оборудования с покрытием.
Диэлектрическая прочность не менее 500 В искро-
безопасных цепей оборудования ограничивается
только защитой от перенапряжения.
С точки зрения безопасности, искробезопасная
цепь оборудования должна быть подключена к
земле.
Установка и монтаж
Необходимо использовать устройства для кабель-
ных вводов, подходящие по форме резьбы и раз-
меру кабельных вводов, в соответствии со следу-
ющей маркировкой на оборудовании.
Размер винта Маркировка
ISO M20 × 1,5 внутр.
M
ANSI 1/2 NPT внутр.
A or N или W
При установке оборудования должны соблю-
даться следующие типы защиты:
 Ex ic IIC T4 Gc
 Ex ia IIC T4 Ga
Использование и настройка (эксплуатация)
Если преобразователь давления монтируется в
зоне, где может присутствовать взрывоопасная
среда, он должен быть установлен таким образом,
чтобы исключить риск электростатических разря-
дов.
Техническое обслуживание и ремонт
ПРЕДУПРЕЖДЕНИЕ
Модификация оборудования больше не будет соот-
ветствовать конструкции, описанной в сертификаци-
онной документации. Только персонал, уполномочен-
ный Yokogawa Electric Corporation, может ремонтиро-
вать оборудование.
(2) Электрическое подсоединение
Метка, указывающая на тип электрического подсо-
единения, ставится рядом с портом для подключе-
ния электричества. Метки имеют следующий вид:
Размер винта Маркировка
ISO M20 1.5 внутренняя
резьба
M
ANSI 1/2 NPT внутренняя резьба
N или W
(3) Шильдик (паспортная табличка)
Поле MODEL: Указанный код модели.
Поле STYLE: Код исполнения (стиля).
Поле SUFFIX: Указанный суффикс-код.
Поле SUPPLY: Напряжение питания.
Поле OUTPUT: Выходной сигнал.
Поле MWP: Максимальное рабочее давление.
Поле CAL RNG: Указанный диапазон калибровки.
Поле NO.: Серийный номер и год выпуска*
1
.
Yokogawa Electric Corporation
Модель
Серия EJX
Заголовок
Контрольный чертёж
Подготовлено
M. Inatomi
Утверждено
D. Harada
№
IKE046-A70
Стр.
1
Ревизия
2
Дата
2020-09-02
Рев. страниц
1−2
ПИТАНИЕ+
ПИТАНИЕ−
Передатчик
Опасная зона
Безопасная зона
Связанное
оборудование
Ui= 30 В
Ci= 27,6 нФ
Li= 0 мкГн
F0208.ai
Расположение маркировки
Табличка для искро- или пожаробезопасного исполнения ATE
X
WARNING
POTENTIA L ELECTROS TATIC
CHARGING HAZARD
- SEE THE USER’S MANUA L
Шильдик
Tабличка для пожаробезопасного исполнения
Табличка для искробезопасного исполнения EX ia
WARNING
D
D
WARNING
POTENTIA L ELECTROS TATIC
CHARGING HAZARD
- SEE THE USER’S MANUA L
AFTER DE-ENERGIZING, DEL AY 5 MINUTES BEFORE
OPENING.
WHEN THE AMBIEN T TEM P. ≥ 65°C, USE THE
HE AT-RESISTING CABLE & CABLE GLAND ≥ 90°C
POTENTIA L ELECTROS TATIC CHARGING HAZARD - SEE THE USER’S MANUAL
*3
*3
No. KEMA 07ATEX0109 X Enlcosure : IP66/IP67
Ex db IIC T6...T4 Gb
TEMP. CLASS T6 T5 T4
PROCESS TEMP.(Tp.) -50 TO 85 100 120 °C
Tamb. -50 TO 75 80 75 °C
Ex tb IIIC T85°C Db
T85°C(Tamb.:-30(-15) TO 75°C, Tp.:-30(-15) TO 85°C)
No. DEKR A 11ATEX 0228 X
　
IP66/IP 67
Tp ≤ +120°C
T85°C T100°C T120°C
Tp ≤ +80°C +100°C +120°C
Ui =30 V, Ii=2 00m A , Pi =0 .9 W, Ci=27 .6 n F, Li=0µH
flameproof type
in trinsicall y safe Ex ia
II 3 G Ex ic IIC T4 Gc
IP66
-30(-1 5)°C ≤Ta ≤+60°C
Tp ≤+120°C
Ui =30 V, Ci=27 .6n F, Li =0 µH
