<1. Введение>
1-4
IM 01C25B01-01R
(h) Уполномоченный представитель в EEA и импор-
тер на рынок ЕС/EEA
По отношению к Маркировке CE уполномоченным
представителем этого изделия в EEA (Европейское
экономическое пространство) является: Yokogawa
Europe B.V. Euroweg 2, 3825 HD Амерсфорт, Ни-
дерланды и импортером этого продукта на рынок
ЕС/ЕЭЗ через канал продаж YOKOGAWA является:
Yokogawa Europe B.V. Euroweg 2, 3825 HD Амер-
сфорт, Нидерланды.

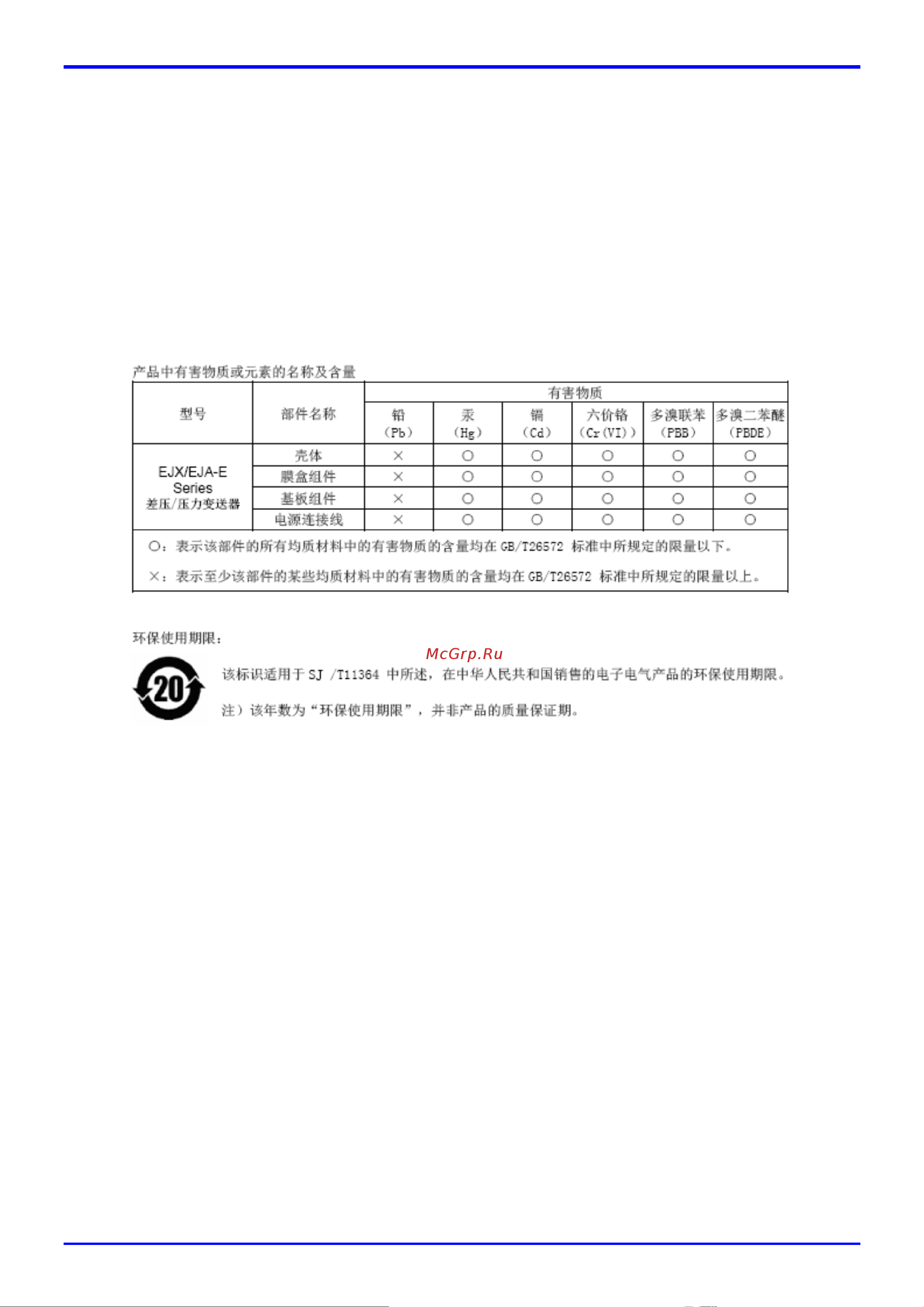

(i) Контроль загрязнения окружающей среды, вызванного этим прибором
Далее дается пояснение к изделию на основании документа “Контроль загрязнения окружающей среды, вызванного
электронными информационными изделиям”, принятого в Китайской Народной республике. Информация действует
только в Китае.
