<5. Монтаж импульсных трубок> 5-1
IM 01C25B01-01R
5. Монтаж импульсных трубок
5.1 Меры предосторожности при
монтаже импульсных трубок
Импульсные трубки, соединяющие выходы процесса с
датчиком, должны точно передавать технологическое
давление. Если, например, в наполненной жидкостью
импульсной трубке накапливается газ или забивается ка-
нал импульсной трубки для измерений в потоке газа,
давление передается неточно. Поскольку это обуславли-
вает ошибки результатов измерений, следует выбрать
правильный метод подключения труб для технологиче-
ской среды (газ, жидкость или пар). При прокладке им-
пульсных трубок и подсоединении их к датчику обратите
серьезное внимание на изложенные ниже пункты.
5.1.1 Подсоединение импульсных трубок к
датчику
(1) Проверка положения соединений высокого
и низкого давления на датчике (Рис. 5.1)
Обозначенные на капсуле символы «H» и «L» указывают
стороны высокого и низкого давления.
При использовании датчиков дифференциального дав-
ления импульсная обвязка высокого давления подсоеди-
няется к стороне, обозначенной «Н»,
а обвязка низкого давления – к стороне,
обозначенной «L».
При использовании датчиков избыточного/абсолютного
давления
подсоедините импульсную обвязку к стороне
«Н».

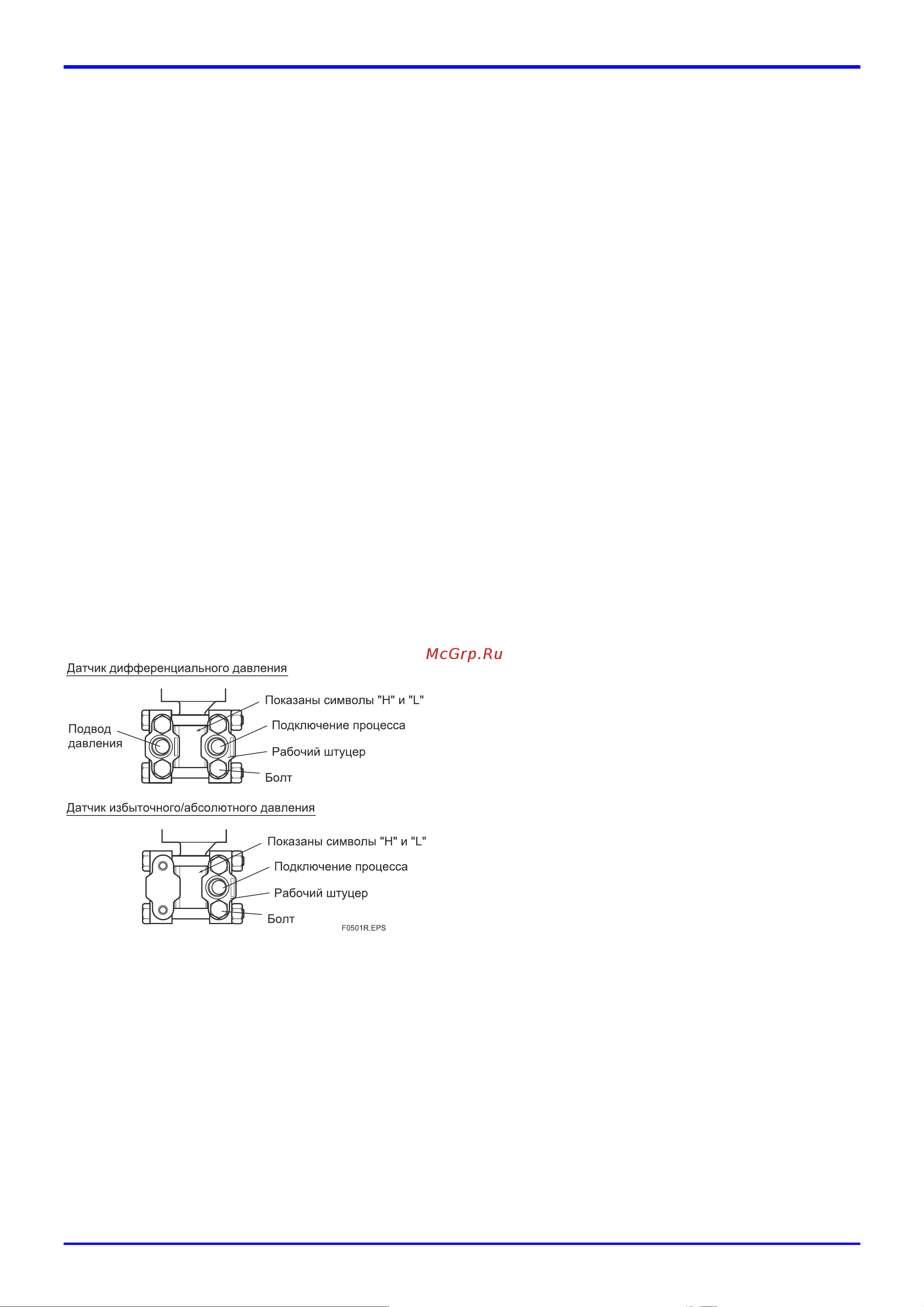

Рисунок 5.1 Символы “Н” и “L” на блоке капсулы
(2) Изменение расстояния между рабочими штуце-
рами для подключения импульсной обвязки (Рис
4.1) (для датчиков дифференциального давления)
Монтажное расстояние для подсоединения импульсной
обвязки можно изменить (оно может составлять 51, 54 и
57 мм), меняя расположение рабочих штуцеров. Это
очень удобный способ, позволяющий обеспечить соос-
ность рабочих штуцеров с импульсной обвязкой при ее
подсоединении.
(3) Затяжка крепежных болтов рабочих штуцеров
После подсоединения импульсной обвязки равномерно
затянуть крепежные болты рабочих штуцеров.
(4) Удаление пылезащитного колпачка из отверстий
для подключения импульсной обвязки
Отверстия для подключения импульсной обвязки к дат-
чику могут быть оснащены специальными защитными
колпачками из пластмассы, предотвращающими попада-
ние пыли во внутренние полости. Перед подсоедине-
нием импульсной обвязки эти колпачки следует удалить.
При этом необходимо проявлять осторожность, чтобы
при снятии колпачков не повредить резьбу. Никогда не
вводите отвертку или другой инструмент между резьбой
отверстия и колпачком для извлечения последнего.
(5) Соединение датчика и 3-вентильного манифольда
(коллектора) для датчиков дифференциального
давления)
3-вентильный манифольд включает в себя 2
запорных
вентиля, отсекающих технологическое давление, и урав-
нительный вентиль для выравнивания давления со сто-
роны высокого и низкого давления датчика. Такой мани-
фольд позволяет легко отсоединять датчик от импульс-
ной обвязки и, кроме того, обеспечивает удобство регу-
лировки нуля датчика.
Имеются два типа 3-вентильного манифольда: с монта-
жом на трубе и
с прямым монтажом. При подключении
манифольда к датчику следует обратить внимание на
указанные ниже позиции.
