<2. Меры предосторожности при обращении> 2-8
IM 01C25B01-01R
Все подключения (электропроводка) должны удо-
влетворять местным требованиям на установку и
местным нормативам по электрооборудованию.
При установке в местах повышенной опасности
устройства с кабельным вводом должны иметь
сертифицированный тип пламязащищенности (по-
жаробезопасности, подходящий для условий ис-
пользования, и должны быть правильно установ-
лены.
Неиспользуемые отверстия должны быть закрыты
соответствующими заглушками, имеющими серти-
фикат пламязащищенности (пожаробезопасно-
сти)
. (Подсоединяемый разъем тоже должен
иметь сертификат пожаробезопасности)
Монтаж электропроводки для устройств с кодом Q
выходного сигнала (маломощного типа) должен
соответствовать приведенной ниже схеме.
Примечание 3. Эксплуатация
ПРЕДУПРЕЖДЕНИЕ:
ПОСЛЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ ПОДОЖДИТЕ 5
МИНУТ, ПРЕЖДЕ ЧЕМ ОТКРЫВАТЬ ПРИБОР.
ПРЕДУПРЕЖДЕНИЕ:
КОГДА ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ ≥
65°C, ИСПОЛЬЗУЙТЕ КАБЕЛИ С
ТЕПЛОСТОЙКОЙ ИЗОЛЯЦИЕЙ ≥ 90°C.
Следите за тем, чтобы при доступе к прибору и
периферийным устройствам в местах повышенной
опасности не возникало механической искры.
Примечание 4. Техническое обслуживание и ремонт
Запрещается производить какие-либо изменения
в приборе или замену деталей кем
-либо, кроме
уполномоченных представителей фирм Yokogawa
Electric Corporation или Yokogawa Corporation of
America: подобные действия автоматически ведут
к аннулированию канадского сертификата по
взрывобезопасности датчика.
c. Взрывобезопасные/искробезопасные датчики по
стандарту CSA
Для использования в местах повышенной опасности
могут быть выбраны датчики давления серии
EJX/EJA-E с кодом опции /CU1 или /V1U1 и с опреде-
ленным типом защиты (искробезопасные или взры-
вобезопасные по стандарту CSA).
Примечание 1. При установке датчика после того, когда
определенный тип защиты уже выбран,
другой тип защиты использоваться не
мо-
жет. Установка должна проводиться в со-
ответствии с представленным в настоя-
щем руководстве описанием типа защиты.
Примечание 2. Для комбинированных типов сертифика-
тов после установки устройства с несколь-
кими типами сертификатов его нельзя пе-
реустанавливать с использованием каких-
либо других типов сертификатов. Нане-
сите постоянную отметку в поле выбора
выбранного
типа сертификата на паспорт-
ной табличке преобразователя, чтобы от-
личить его используемые/неиспользуе-
мые типы сертификатов.
2.9.3 Сертификация АТЕХ
(1) Технические данные
а. Датчики искробезопасного типа по стандарту
АТЕХ c защитой Ex ia
Предупреждения по типу искробезопасности АТЕХ
Примечание 1. Датчики давления моделей серии
EJX/EJA-E с кодом опции /KS21 могут
применяться в опасных местах:
Применяемые стандарты:
EN 60079-0, EN 60079-11
№ сертификата DEKRA 11ATEX0228 X
Код маркировки Ех:
II 1 G Ex ia IIC T4 Ga
II 2 D Ex ia IIIC T85°C T100°C T120°C Db
Температура окружающей среды:
EPL Ga –50°C ≤ Ta ≤ +60°C
EPL Db –30°C ≤ Ta ≤ +60°C
EPL Db * –15°C ≤ Ta ≤ +60°C
Температура процесса (Tp.):
EPL Ga –50°C ≤ Tp ≤ +120°C
EPL Db T120°C –30°C ≤ Tp ≤ +120°C
T100°C –30°C ≤ Tp ≤ +100°C
T85°C –30°C ≤ Tp ≤ +80°C
EPL Db * T120°C –15°C ≤ Tp ≤ +120°C
T100°C –15°C ≤ Tp ≤ +100°C
T85°C –15°C ≤ Tp ≤ +80°C
* Если используются уплотнительные кольца FKM
(код опции /HE.)
Корпус: IP66/IP67 в соответствии с EN IEC 60079-0
Питание: ≤ 30 В, ≤ 21,6 мA
Диэлектрическая прочность
500 В
пер. тока, ср. кв., Между клеммами и корпусом
1 мин Питание +
Питание –
Примечание 2. Особые условия эксплуатации
При монтаже оборудования в зоне, где требуется
использование оборудования категории 1G, оно
должно быть установлено таким образом, чтобы
даже в случае редких инцидентов был исключен
источник воспламенения от искр удара и/или тре-
ния. .

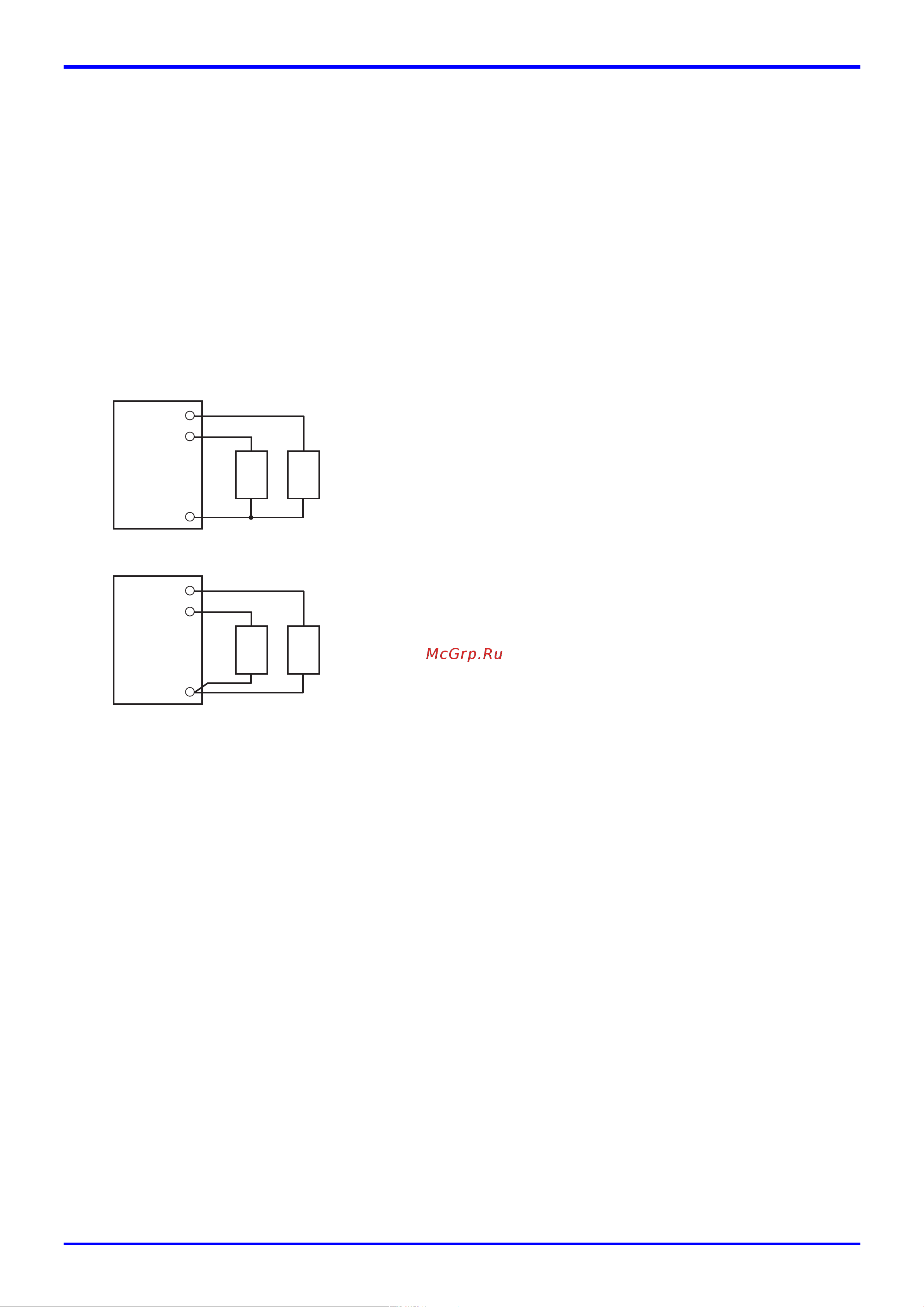

F0212
Трехпроводное соединение
Датчики давления
Источник питания
Вольтметр
ПИТАНИЕ
ПИТАНИЕ
+
–
A
+
–
+
–
Четырехпроводное соединение
Датчики давления
Источник питания
Вольтметр
ПИТАНИЕ
+
ПИТАНИЕ
–
A
+
–
+
–
