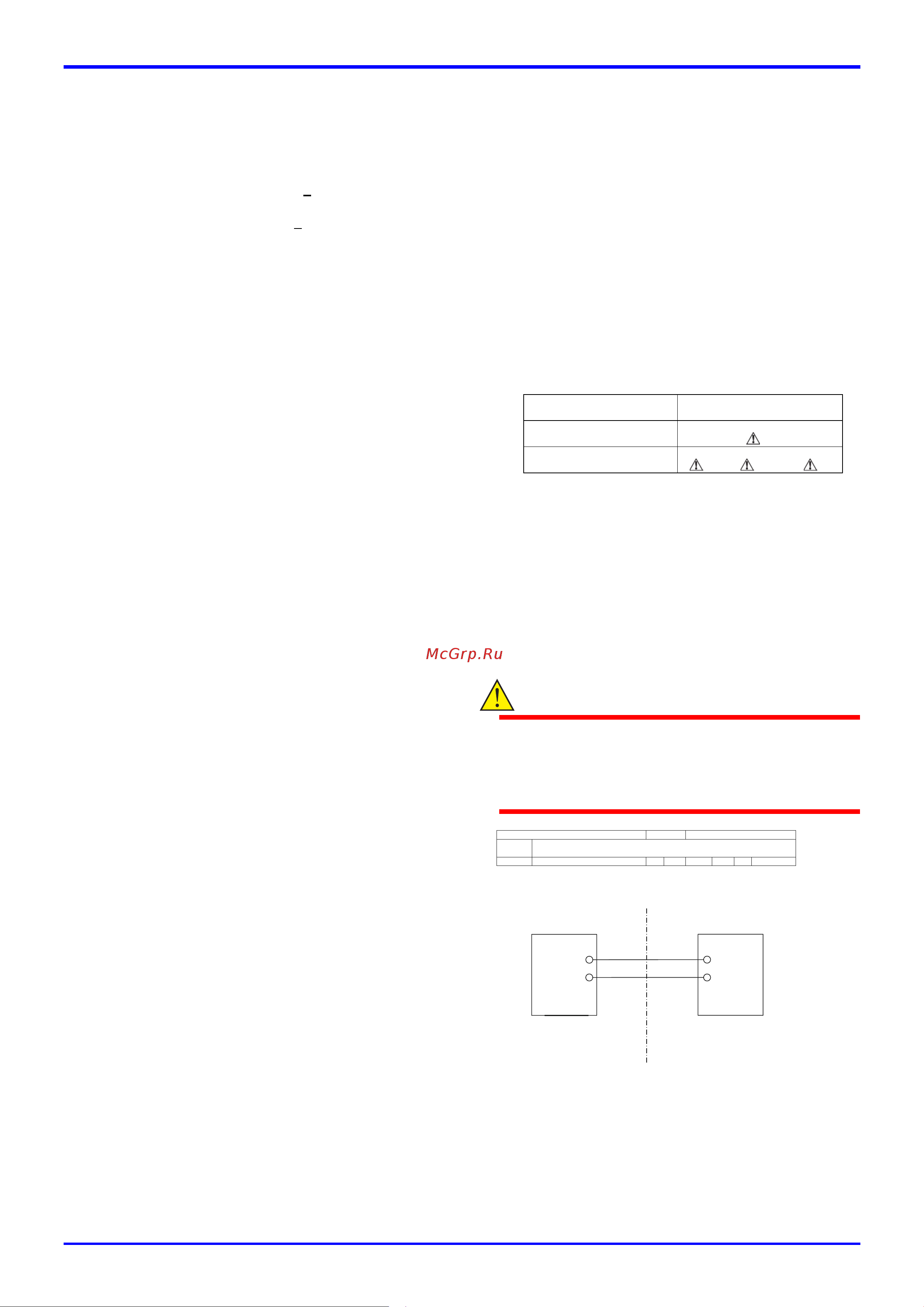

![Yokogawa EJA110E [21/64] Предупреждение](/views2/1921181/page21/bg15.png)
<2. Меры предосторожности при обращении>
2-12
IM 01C25B01-01R
TOKYO 180-8750 JAPAN:
Название и адрес производителя*
2
.
*1: Третья цифра от конца в поле NO на шильдике указывает
последнюю цифру года производства. Далее показан при-
мер серийного номера изделия, выпущенного в 2010 году:
91KS19857 032
Год производства – 2010
*2: "180-8750"– это почтовый индекс, представляющий следую-
щий адрес:
2-9-32 Nakacho, Musashino-shi, Tokyo Japan
*3: Идентификационный номер соответствующего корпуса.
2.9.4 Сертификация IECEx
Для использования в местах повышенной опасности
могут быть выбраны датчики давления серии EJX с
кодом опции /SU21 с определенным типом защиты
(искробезопасные датчики IECEx с типом защиты Ex
ia, Ex ic или пожаробезопасные датчики IECEx).
Примечание 1. При установке датчика после того, ко-
гда определенный тип защиты уже выбран,
другой тип защиты использоваться не может.
Установка должна проводиться в соответ-
ствии с представленным в настоящем руко-
водстве описанием типа защиты.
Примечание 2. Для комбинированных типов сертифи-
кации. В случае установки устройства, серти-
фицированного по нескольким типам серти-
фикации
, повторная установка с использова-
нием каких-либо других типов сертификации
невозможна. Для отличия от неиспользуемых
типов сертификации поставьте постоянную
метку в позиции для отметки выбранного типа
сертификации на ярлыке с маркировкой серти-
фикации датчика.
а. Датчики искробезопасного типа по стандарту
IECEX c защитой Ex ia
Предупреждения по типу искробезопасности IECEX с за-
щитой Ex ia.
Примечание 1. Датчики давления моделей серии
EJX/EJA-E с кодами опций /SU21 и /SU22 могут
использоваться в местах повышенной опасно-
сти:
Применяемые стандарты:
IEC 60079-0, IEC 60079-11
№ сертификата: IECEx DEK 11.0081X
Специальная маркировка Ex: Ех ia IIC T4 Ga
Температура окружающей среды:
От –50 до 60°C
Максимальная температура процесса:
От -50 до 120°C.
Корпус:
IP66/IP67 в соответствии с IEC 60079-0
Питание: ≤ 30 В, ≤ 21,6 мA
Диэлектрическая прочность
500В ср.кв., Между клеммами и корпусом
1 мин Питание +
Питание –
Особые условия использования
При установке оборудования в зоне, где требуется
использование оборудования EPL Ga, оно должно
быть установлено таким образом
, чтобы даже в
случае редких инцидентов был исключен источник
воспламенения от искр удара и/или трения.
Должны быть приняты меры предосторожности
для сведения к минимуму риска возникновения
электростатических разрядов или распространяю-
щихся кистевых разрядов на неметаллических ча-
стях (за исключением стеклянных) или частях обо-
рудования с покрытием.
Диэлектрическая прочность не
менее 500 В искро-
безопасных цепей оборудования ограничивается
только защитой от перенапряжения. С точки зре-
ния безопасности, искробезопасная цепь оборудо-
вания должна быть подключена к земле.
Примечание 3. Установка и монтаж
Необходимо использовать устройства для кабель-
ных вводов, подходящие по форме резьбы и раз-
меру кабельных вводов, в соответствии со следу-
ющей маркировкой на оборудовании.
Размер винта Маркировка
ISO M20 × 1,5 внутр.
M
ANSI 1/2 NPT внутр.
A or N или W
При установке оборудования должны соблю-
даться следующие типы защиты:
Ex ic IIC T4 Gа
Ex ia IIC T4 Gс
Использование и настройка (эксплуатация)
Если преобразователь давления монтируется в
зоне, где может присутствовать взрывоопасная
среда, он должен быть установлен таким образом,
чтобы исключить риск электростатических разря-
дов.
Техническое обслуживание и ремонт
ПРЕДУПРЕЖДЕНИЕ
Модификация оборудования больше не будет соот-
ветствовать конструкции, описанной в сертификаци-
онной документации. Только персонал, уполномочен-
ный Yokogawa Electric Corporation, может ремонтиро-
вать оборудование.
b. Датчики искробезопасного типа по стандарту
IECEx с защитой Ex ic
Предупреждения по датчикам искробезопасного типа
по стандарту IECEx с защитой Ex ic
Примечание 1. Датчики давления серии EJX/EJA-E с
Yokogawa Electric Corporation
Модель
Серия ЕJX
Заголовок
Контрольный чертёж (общий)
№
IKE045-A91
Стр.
1
Ревизия
0
Дата
2020-08-07
Примечания:
1. Связанное устройство должно быть линейным источником питания, выходной ток которого ограничивается
сопротивлением.
ПИТАНИЕ +
ПИТАНИЕ -
Ui= 30 В
Ii= 200 мA
Pi= 0.9 Вт
Ci= 27.6 нФ
Li= 0
мкГн
Передатчик
Опасная зона Безопасная зона
Связанное
Оборудование
(Прим.
1)
