MONTAGEM MONTAJΣΥΝΑΡΜΟΛΟΓΗΣΗ

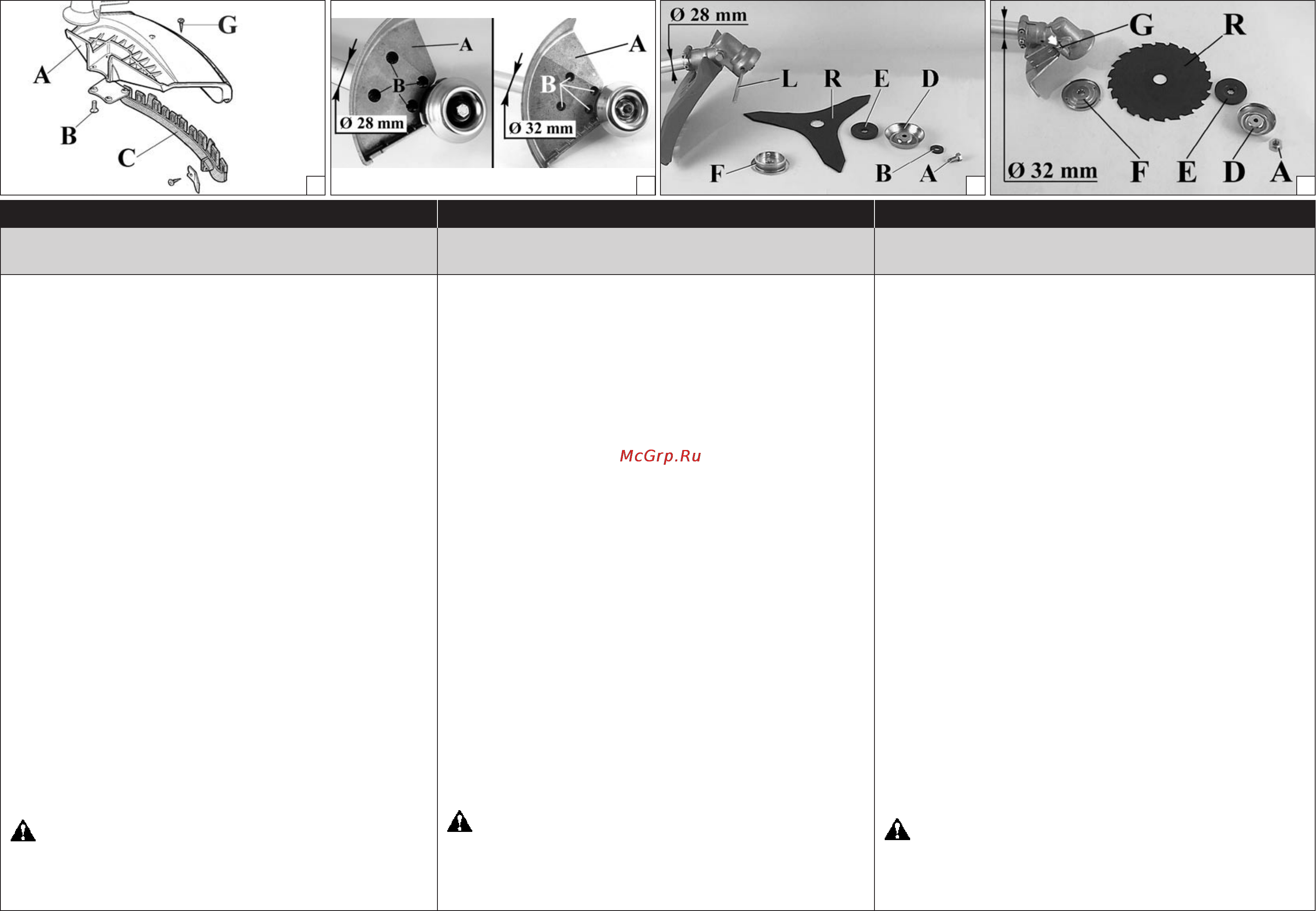

MONTAGEM PROTECÇÃO SEGURANÇA (Fig. 1A-B)
Fixe a protecção de plástico ou ferro (A) no tubo de transmissão
com a ajuda dos parafusos (B) numa posição tal que vos permita
trabalhar com toda a segurança.
NOTA: utilize a protecção (C, Fig. 1 A) adenas con os os de
nylon. A protecção (C) deve ser xada com o parafuso (G) à
protecção (A).
Para os discos para madeira (22-60-80 dentes) utilize sempre a
apropriada proteção de metal (Fig. 1B).
MONTAGEM DO DISCO MODELOS "S" (Fig. 2)
Desenrosque o perno no sentido aos ponteiros do relógio (rosca
esquerda) (A). Tirar a anilha (B), o copo (D) e a falange inferior
(E). Monte o disco (R) sobre a falange superior (F), vericando o
bom sentido de rotação e a boa posição sobre o cubo (G). Monte
o freio inferior (E), o copo (D), as anilhas (B) e aperte o perno
(A) no sentido contrário aos ponteiros do relógio.
Colocar a cavilha (L) no furo apropriado (Fig. 2) para poder
bloquear o disco e trancar o parafuso (A, Fig. 2) a 2.5 Kgm (25
Nm).
MONTAGEM DO DISCO MODELOS "T" (Fig. 3)
Desenrosque a porca no sentido aos ponteiros do relógio (rosca
esquerda) (A). Tirar o copo (D) e a falange inferior (E). Monte o
disco (R) sobre a falange superior (F), vericando o bom sentido
de rotação e a boa posição sobre o cubo (G). Monte o freio inferior
(E), o copo (D) e aperte a porca (A) no sentido contrário aos
ponteiros do relógio.
Então pressione o botão apropriado (G) para poder bloquear o
disco e trancar a porca (A, Fig. 3) a 3 Kgm (30 Nm).
ATENÇÃO! - Em caso de transporte ou aquando guardar
la roçadora, monte a protecção do disco (M) p.n. 4196086 como
ilustrado nas Fig. 4-5.
METAL KORUYUCUNUN MONTAJI (Şekil 1A-B)
Metal koruyucuyu (A) şaa kullanıcının rahatça çalışmasına
olanak verecek pozisyonda (B) vidalayın.
NOT: (Şekil 1A) Koruyucuyu (C) sadece misinalı kafayla
kullanın. Koruyucu (C), vida (G) ile koruyucu (A) üzerine
takılmalıdır.
Ağaç kesmek için kullanılan 22-60-80 diş bıçaklar ile metal
koruyucu kullanmanız tavsiye olunur (Şekil 1B).
DISKIN TAKILMASI "S" MODELLER (Şekil 2)
Somunu (A) saatin yönünde gevşetin. Rondelayı (B), contayı (D)
ve alt anşı (E) çıkarın. Bıçağı (R) üst anşa (F) monte ederek
sıkıştırın. Dönüş yönünün doğru olup olmadığını kontrol edin.
Alt anşı (E), contayı (D) ve rondelayı (B) monte ederek somunu
(A) saatin aksi yönünde sıkıştırın (L). Verilen pimi deliğe (Şekil 2)
veya uygun bir düğmeye basmak için sokarak bıçağı sabitleştirin
ve somunu (A, Şekil 2) 2.5 kgm (25 Nm) güçle sıkıştırın.
DISKIN TAKILMASI "T" MODELLER (Şekil 3)
Tekerlekleri (A) saatin yönünde gevşetin. Contayı (D) ve alt anşı
(E) çıkarın. Bıçağı (R) üst anşa (F) monte ederek sıkıştırın. Dönüş
yönünün doğru olup olmadığını kontrol edin. Alt anşı (E), contayı
(D) monte ederek tekerlekleri (A) saatin aksi yönünde sıkıştırın
(L). Verilen pimi deliğe (G) veya uygun bir düğmeye basmak için
sokarak bıçağı sabitleştirin ve tekerlekleri (A, Şekil 3) 3 kgm (30
Nm) güçle sıkıştırın.
DİKKAT! Kesme diskinin nakliye veya yeniden kurulması
esnasında, disk/plak (M) p.n. 4196086 koruyucusunu Şekil 4-5
de gösterildiği gibi takınız.
ΜΟΝΤΑΡΙΣΜΑ ΠΡΟΣΤΑΣΙΑ ΑΣΦΑΛΕΙΑΣ (Εικ.1Α-Β)
Σταθεροποιήστε την προστασία (Α) στο σωλήνα μετάδοσης με τις
βίδες (Β), σε μια θέση που να επιτρέπει την εργασία σε συνθήκες
ασφαλείας.
Σημείωση: Χρησιμοποιείτε την προστασία (C, Εικ.1 Α) μόνο με την
κεφαλή νάιλον καλωδίου. Η προστασία (C) πρέπει να στερεωθεί με
τη βίδα (G) στην προστασία (Α).
Για του δίσκους ξύλου (20-60-80 δόντια) χρησιμοποιείτε πρώτα την
ειδική μεταλλική προστασία (Εικ.1Β).
ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΔΙΣΚΟΥ ΜΟΝΤΕΛΑ "S" (Εικ.2)
Ξεβιδώστε δεξιόστροφα το μπουλόνι (Α). Βγάλτε τη ροδέλα (Β), το
μεταλλικό ποτηράκι (D), την κάτω φλάντζα (Ε). Μοντάρετε το δίσκο
(R) στην πάνω φλάντζα (F), με τη σωστή φορά περιστροφής (G).
Μοντάρετε την πάνω φλάντζα (Ε), το μεταλλικό ποτηράκι (D), τη
ροδέλα (Β) και βιδώστε το μπουλόνι αριστερόστροφα.
Εισχωρήστε τον άξονα (L) στην ειδική οπή (Εικ.2) για να μπλοκάρετε
το δίσκο και να επιτρέψετε τη σταθεροποίηση του μπουλονιού (Α,
Εικ.2) σε 2,5 Kgm (25Nm).
ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΔΙΣΚΟΥ ΜΟΝΤΕΛΑ "T" (Εικ.3)
Ξεβιδώστε δεξιόστροφα τη βίδα (Α). Βγάλτε το μεταλλικό ποτηράκι
(D), την κάτω φλάντζα (E). Μοντάρετε το δίσκο (R) στην πάνω
φλάντζα (F), με τη σωστή φορά περιστροφής (G). Μοντάρετε την
πάνω φλάντζα (Ε), το μεταλλικό ποτηράκι (D) και βιδώστε τη βίδα
αριστερόστροφα.
Πιέστε το ειδικό κουμπί για να μπλοκάρετε το δίσκο και να επιτρέψετε
τη σταθεροποίηση της βίδας (Α, Εικ.3) σε 3 Kgm (30Nm).
ΠΡΟΣΟΧΗ! - Σε περίπτωση μεταφοράς ή αποθήκευσης του
θαμνοκοπτικού, τοποθετήστε την προστασία του δίσκου (Μ) p.n.
4196086 όπως φαίνεται στις (Εικ.4-5.)
