49
РУССКИЙ
Česky Polski
СБОРКА
´
УСТАНОВКА ЩИТКА БЕЗОПАСНОСТИ (Рис. 1А-В)
Установите щиток (А) на штангу с помощью винтов (В) в
положение, позволяющее оператору безопасно работать.
ПРИМЕЧАНИЕ: щитком (С, Рис. 1А) пользуйтесь только
если используется головка с леской. Защитный картер
(С) прикрепляется к защитному картеру (А) с помощью
винта (G).
При использовании фрез по дереву (22-60-80 зубьев), всегда
ставьте металлический щиток (Рис. 1В), заказывается
дополнительно.
УСТАНОВКА ФРЕЗЫ Mод. "S" (Рис. 2)
Отвертите болт (А) вращением по часовой стрелке; снимите
шайбу (В), крышку (D) и нижний фланец (Е). Установите
фрезу (R) на верхний фланец (F), убедившись, что направление
вращения фрезы правильное. Установите нижний фланец
(Е), крышку (D), шайбу (В) и затяните болт (А) вращением
против часовой стрелки. Вставте чеку в соответствующее
отверстие (L) для фиксации фрезы и затяните болт (А, рис.
2А) с усилием 2,5 Kgm (25 Nm).
УСТАНОВКА ФРЕЗЫ Mод. "T" (Рис. 3)
Отвертите гaйку (А) вращением по часовой стрелке; снимите
крышку (D) и нижний фланец (Е). Установите фрезу (R) на
верхний фланец (F), убедившись, что направление вращения
фрезы правильное. Установите нижний фланец (Е), крышку
(D) и затяните гaйку (А) вращением против часовой стрелки.
Вставте чеку в соответствующее отверстие (L) для фиксации
фрезы и затяните гaйку (А, рис. 3) с усилием 3 Kgm (30
Nm).

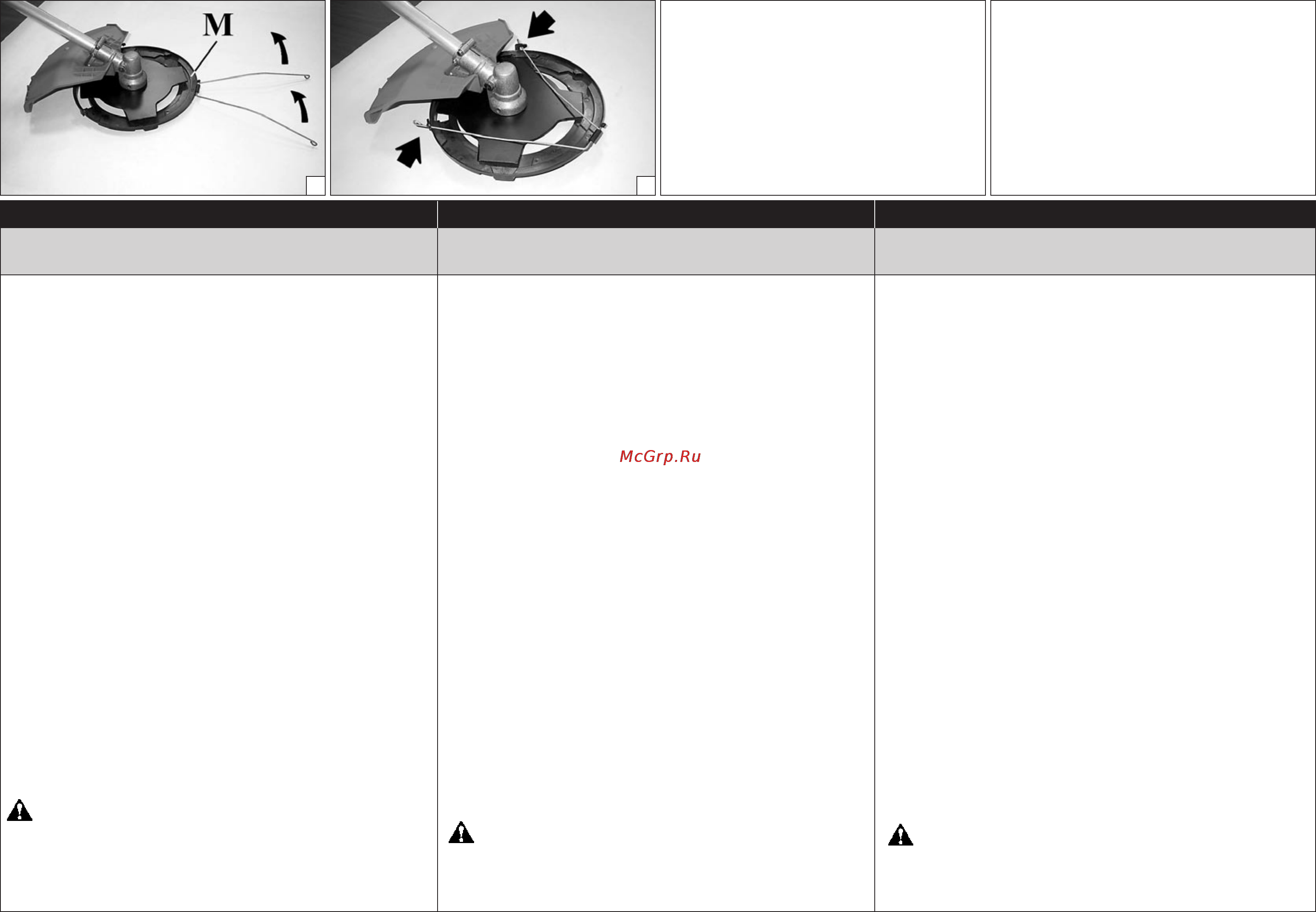

Внимание! Во время транспортировки или
складирования кустореза, установите на нем защитный
колпак диска (M) p.и. 4196086, как показано на рисунках 4-5.
MONTÁŽ
MONTÁŽ KRYTU NÁSTROJE (obr. 1A-B)
Kryt (A) přišroubujte pomocí šroubů (B) k trubce hřídele do
polohy umožňující bezpečnou práci.
POZNÁMKA: Kryt (C, obr. 1A) použijte pouze s hlavicí s
nylonovými vlákny. Kryt (C) připevněte šroubem (G) ke krytu
(A).
Pro kotouče na dřevo (22-60-80 zubů) vždy použijte vhodný
kovový kryt (obr. 1B).
MONTÁŽ KOTOUČE U MODELŮ "S" (obr. 2)
Šroub (A) vyšroubujte směrem doprava; sejměte podložku (B),
kryt (D) a dolní přírubu (E). Na horní přírubu (F) namontujte
kotouč (R) a zkontrolujte správný směr otáčení. Namontujte
dolní přírubu (E), kryt (D), podložku (B) a zašroubujte šroub (A)
směrem doleva. Přiložený čep (L) zasuňte do příslušného otvoru
(obr.2), aby bylo možné zablokovat kotouč a utáhnout šroub (A,
obr. 2) na 2,5 kgm (25 Nm).
MONTÁŽ KOTOUČE U MODELŮ "T" ( obr. 3)
Matici (A) vyšroubujte směrem doprava; sejměte kryt (D) a
dolní přírubu (E). Na horní přírubu (F) namontujte kotouč (R) a
zkontrolujte správný směr otáčení. Namontujte dolní přírubu (E),
kryt (D) a zašroubujte šroub (A) směrem doleva.
Stiskněte příslušné tlačítko (G, obr. 3), aby se zablokoval kotouč a
bylo možné utáhnout matici (A) na 3 kgm (30 Nm).
UPOZORNĚNÍ! - V případě přepravy nebo skladování
křovinořezu namontujte kryt kotouče (M) kód 4196086 podle
obr. 4-5.
4
5
MONTAŻ
MONTAŻ OSŁON BEZPIECZEŃSTWA (RYS. 1A-B)
Zamocować osłonę (A) na osłonie wału napędowego za pomocą
śrub (B) w takiej pozycji, która zapewni bezpieczeństwo pracy.
UWAGA: Osłonę (C, Rys. 1A) używać jedynie podczas pracy
głowicą żyłkową. Osłona (C) powinna zostać zamocowana do
osłony (A) za pomocą śruby (G).
W przypadku tarcz tnących do drewna (22-60-80 zębnych), należy
zawsze stosować specjalne osłony metalowe (Rys. 1B).
MONTAŻ TARCZ MODEL "S" (Rys. 2)
Odkręcić śrubę (A) w kierunku zgodnym z ruchem wskazówek
zegara; wyjąć podkładkę (B), dysk (D) oraz dolny kołnierz (E).
Zamontować tarczę tnącą (R) na górnym kołnierzu (F) sprawdzając,
czy obraca się we właściwym kierunku. Zamontować dolny kołnierz
(E), dysk (D), podkładkę (B) oraz przykręcić śrubę (A) w kierunku
przeciwnym do ruchu wskazówek zegara. Włożyć załączony
sworzeń (L) do właściwego otworu (Rys. 2), aby zablokować tarczę
tnącą oraz dokręcić śrubę (A, Rys. 2) do 2,5 kgm (25 Nm).
MONTAŻ TARCZ MODEL "T" (Rys. 3)
Odkręcić nakrętkę (A) w kierunku zgodnym z ruchem wskazówek
zegara; wyjąć podkładkę (B), dysk (D) oraz dolny kołnierz (E).
Zamontować tarczę tnącą (R) na górnym kołnierzu (F) sprawdzając,
czy obraca się we właściwym kierunku. Zamontować dolny kołnierz
(E), dysk (D), podkładkę (B) oraz przykręcić śrubę (A) w kierunku
przeciwnym do ruchu wskazówek zegara.
Nacisnąć specjalny przycisk (G, Rys. 3), aby zablokować tarczę
oraz dokręcić nakrętkę (A) do 3 kgm (30 Nm).
UWAGA! - W razie transportu oraz na czas magazynowania
kosy, należy zamontować osłonę tarczy tnącej (M), kod 4196086,
zgodnie ze wskazówkami podanymi na Rys. 4-5.
