49
РУССКИЙ
Česky
Polski
СБОРКА
MONTÁŽ
4
5
MONT
УСТАНОВКА ЩИТКА БЕЗОПАСНОСТИ (Рис. 1А-В)
Установите щиток (А) на штангу с помощью винтов (В) в
положение, позволяющее оператору безопасно работать.
ПРИМЕЧАНИЕ: щитком (С, Рис. 1А) пользуйтесь только
если используется головка с леской. Защитный картер (С)
прикрепляется к защитному картеру (А) с помощью винта
(G).
При использовании фрез по дереву (22-60-80 зубьев), всегда
ставьте металлический щиток (Рис. 1В), заказывается
дополнительно.
УСТАНОВКА ФРЕЗЫ (Рис. 2)
Отвертите болт (А) вращением по часовой стрелке; снимите,
крышку (D) и нижний фланец (Е). Установите фрезу (R) на
верхний фланец (F), убедившись, что направление вращения
фрезы правильное. Установите нижний фланец (Е), крышку (D)
и затяните болт (А) вращением против часовой стрелки. Вставте
чеку в соответствующее отверстие (L) для фиксации фрезы и
затяните болт (А, рис. 2А) с усилием 2,5 Kgm (25 Nm).

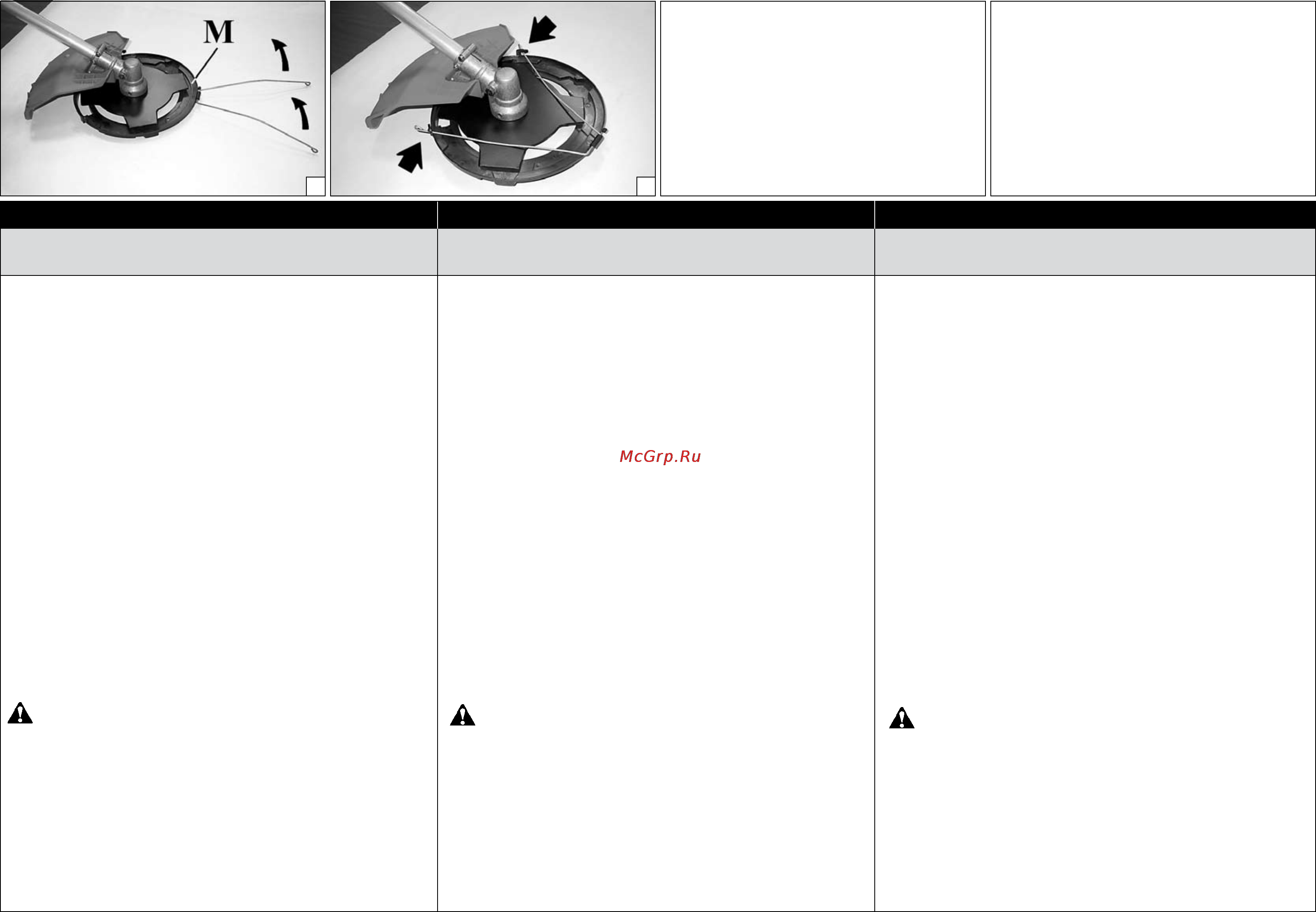

ВНИМАНИЕ! Во время транспортировки или
складирования кустореза, установите на нем защитный колпак
диска, как показано на рисунках 4-5.
УСТАНОВКА ГОЛОВКИ С ЛЕСКОЙ (Рис. 3)
Установите верхний фланец (F) на место. Вставьте в отверстие
головки (L) фиксирующий палец и установите головку (N),
вращая ее против часовой стрелки.
MONTÁŽ OCHRANNÉHO ŠTÍTU (obr. 1A-B)
Ochranný štít (A) přišroubujte pomocí šroubů (B) k trubce
hřídele do polohy umožňující bezpečnou práci.
POZNÁMKA: Nástavec štítu (C, obr. 1A) použijte pouze
s hlavicí s nylonovými strunami. Nástavec štítu (C) připevněte
šroubem (G) ke štítu (A).
Pro kotouče na evo (22-60-80 zubů) vždy použijte vhodný
kovový ochranný štít (obr. 1B).
MONTÁŽ KOTOUČE (obr. 2)
Šroub (A) vyšroubujte ve směru hodinových ručiček; sejměte
krycí misku (D) a dolní unašeč (E). Na horní unašeč (F) nasaďte
kotouč (R) a zkontrolujte správný směr otáčení. Nasaďte dolní
unašeč (E), krycí misku (D), a zašroubujte šroub (A) proti směru
hodinových ručiček. Přiložený čep (L) zasuňte do příslušného
otvoru, aby bylo možné zablokovat kotouč a utáhnout šroub (A,
obr. 2) na 2,5 kgm (25 Nm).
UPOZORNĚNÍ! - V případě přepravy nebo skladování
křovinořezu namontujte kryt kotouče (M) kód 4196086 podle
obr. 4-5.
VYŽÍNACÍ HLAVA (Obr. 3)
Nasaďte horní unašeč (F) a zablokujte hřídel tak (L), že čep vsunete
do otvoru nebo stiskněte příslušné tlačítko. Vyžínací hlavu (N)
dotáhněte rukou proti směru hodinových ručiček.
MONTAŻ OSŁON BEZPIECZEŃSTWA (RYS. 1A-B)
Zamocować osłonę (A) na osłonie wału napędowego za pomocą
śrub (B) w takiej pozycji, która zapewni bezpieczeństwo pracy.
UWAGA: Osłonę (C, Rys. 1A) używać jedynie podczas pracy
głowicą żyłkową. Osłona (C) powinna zostać zamocowana do
osłony (A) za pomocą śruby (G).
W przypadku tarcz tnących do drewna (22-60-80 zębnych), należy
zawsze stosować specjalne osłony metalowe (Rys. 1B).
MONTAŻ TARCZ (Rys. 2)
Odkręcić śrubę (A) w kierunku zgodnym z ruchem wskazówek
zegara; wyjąć (B), dysk (D) oraz dolny kołnierz (E). Zamontować
tarczę tnącą (R) na górnym kołnierzu (F) sprawdzając, czy obraca
się we właściwym kierunku. Zamontować dolny kołnierz (E),
dysk (D), oraz przykręcić śrubę (A) w kierunku przeciwnym
do ruchu wskazówek zegara. Włożyć załączony sworzeń (L) do
właściwego otworu, aby zablokować tarczę tnącą oraz dokręcić
śrubę (A, Rys. 2) do 2,5 kgm (25 Nm).
UWAGA! - W razie transportu oraz na czas magazynowania
kosy, należy zamontować osłonę tarczy tnącej (M), kod 4196086,
zgodnie ze wskazówkami podanymi na Rys. 4-5.
MONTAŻ GŁOWICY Z ŻYŁKĄ NYLONOWĄ (RYS. 3)
Zamontować górny kołnierz (F). Włożyć trzpień blokujący
przekładnię (L) we właściwy otwór i ręcznie przykręcić głowicę
(N) w kierunku przeciwnym do ruchu wskazówek zegara.
