Руководство пользователя
76
No.
Компонент
Описание
7
Порт RS-232
Этот порт RS-232 служит для подключения
последовательного терминала.
8
Порты консоли
К этим портам подключаются USB-клавиатура и
USB-мышь.
9
Порт LAN
Сюда подключается кабель, соединяющий
устройство с LAN.
Этот порт поддерживает PoE для модели KE9952
при резервировании избыточности питания.
*Требуется плата питания версии B01G или
новее (см.
Резервирование питания по PoE , стр. 76).
10
Порт SFP
Здесь подключается оптоволоконный кабель
Gigabit Ethernet (GbE), соединяющий устройство
с LAN.
11 Выход DisplayPort
Сюда подключается кабель DisplayPort/
12
Гнездо питания
(только для
KE9950R)
Подключите второй источник питания для
резервирования питания.

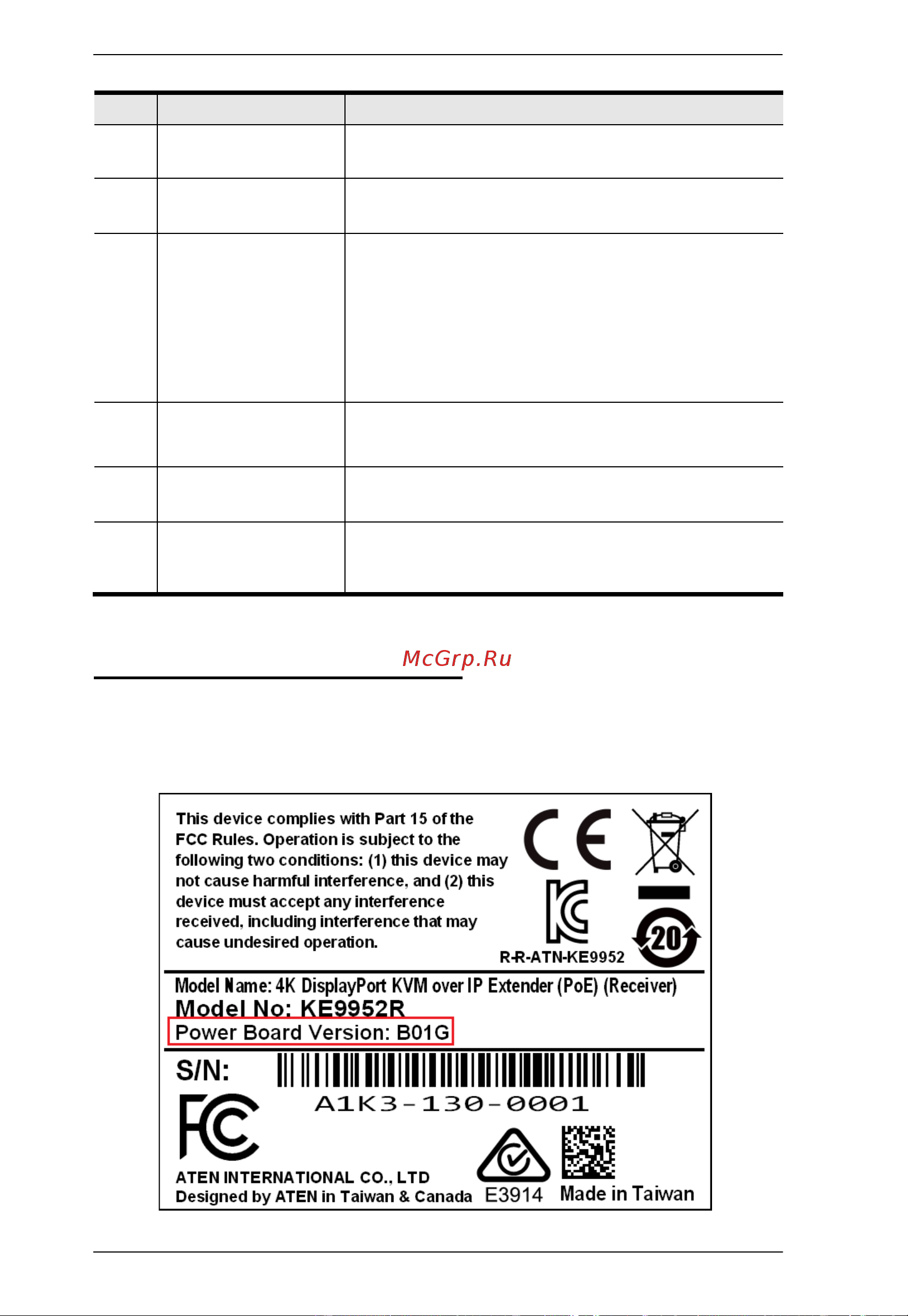

Резервирование по питанию PoE
Для резервирования питания в моделях с поддержкой PoE на нижней
стороне устройства должна быть напечатана строка с надписью «Power
Board Version: B01G» : B01G « Пример показан ниже, строка выделена
