Глава 1. Введение
11

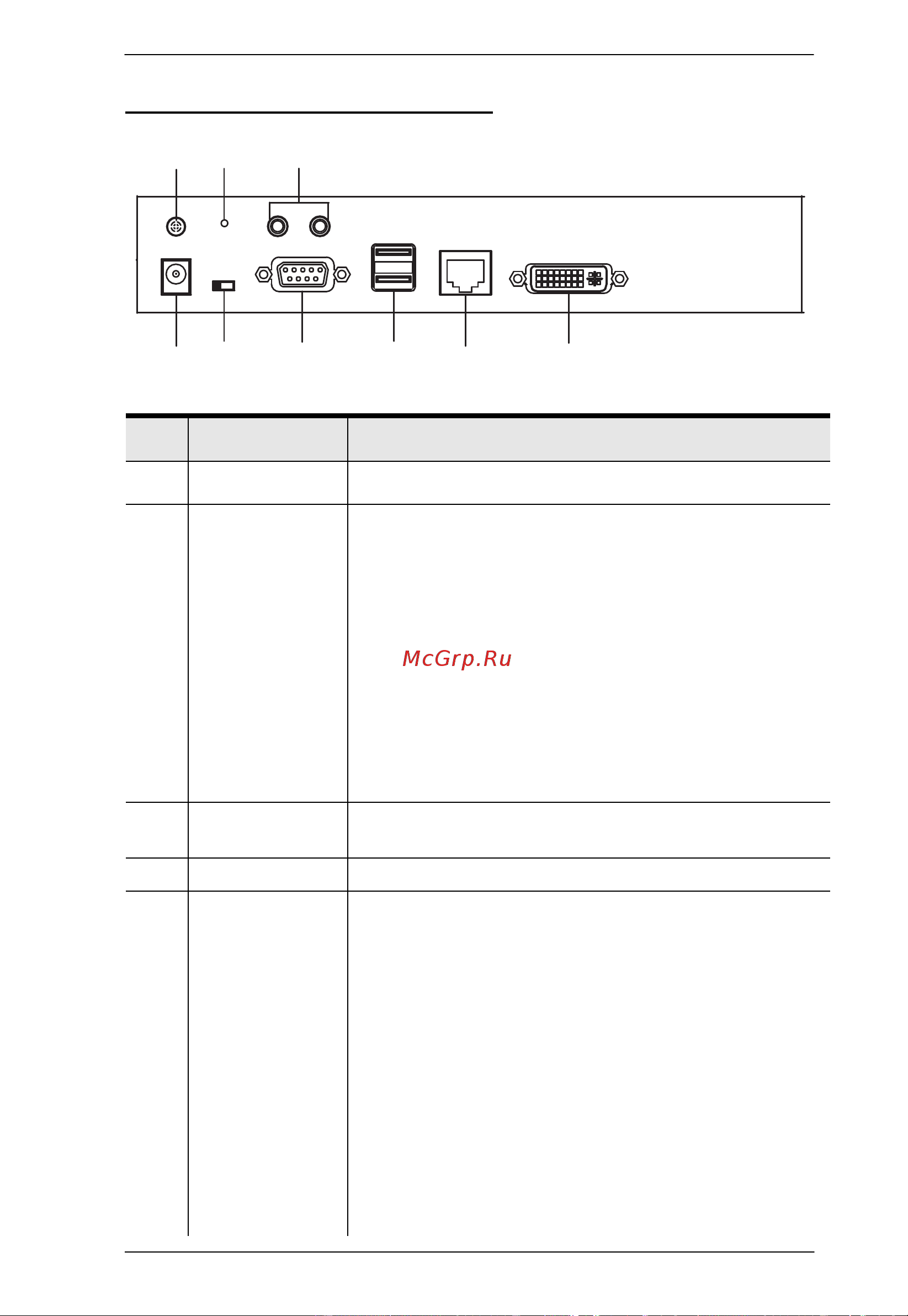

Вид сзади KE6900T (передатчик)
1 2 3
No.
Компоне
нт
Описание
1
Клемма
заземления
Сюда подключается провод, используемый для
заземления устройства.
2 Reset (Сброс)
Эта кнопка нажимается тонким предметом, например,
кончиком скрепки.
Нажмите и отпустите для перезагрузки ус
тройства.
Для восстановления после неудачной
перепрошивки, выключите устройство, нажмите
эту кнопку, снова включите устройство.
Нажатие и удержание кнопки более 3 секунд
сбросит все настройки устройства к заводскому
состоянию.
Примечание: Функция Reset to
Factory Default сбрасывает все,
кроме информации для входа (имя пользователя / пароль), к
заводским настройкам по умолчанию. Для сброса информации о
входе в систему,см. «Сброс» всей информации на стр.377.
3 Аудио порт
Мини стерео порты для колонок (зеленый) и микрофона
(розовый)
4 Гнездо питания Сюда подключается кабель адаптера питания.
5 Переключатель
режимов.
Этот ползунковый переключатель служит для установки
режимов работы устройства.
Auto: Совместное (одновременное) KVM-
управление
ПК с консолей приемника и передатчика*
RS-232 Config
: Устройство можем быть
сконфигурировано командами через порт RS-
232. При
подключении к кнопке контроля доступа KVM через IP
(2XRT-0015G), пользователи могут
включать /
отключать права управления подключенных
приемников.
Local/Локальный: KVM-
управление ПК можно
осуществлять только локально через передатчик.
KVM-доступ через приемник запрещен.
Примечание: В режиме Auto , RS-
232 и звуковые функции
работают только на приемнике, но не на передатчике.
4
5
6
7
8
9
