Руководство пользователя
10
Компоненты

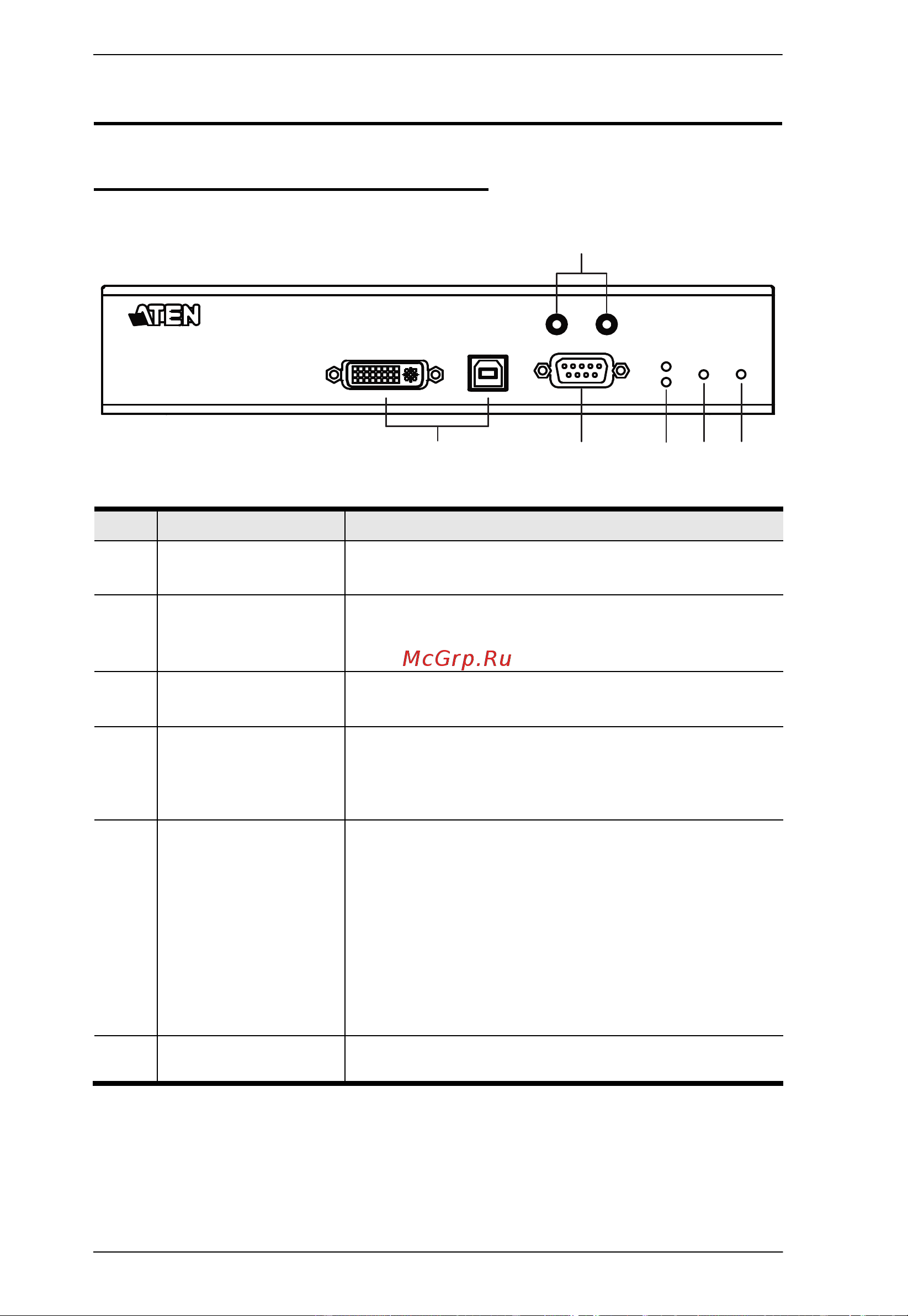

Вид спереди KE6900T (передатчик)
1
2 3 4 5 6
No.
Компонент
Описание
1
Аудио порт
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
2 KVM порты
USB KVM-кабель из комплекта поставки соединяет
компьютер с этими портами на передатчике
3
Порт RS-232
Этот порт служит для подключения к
последовательному порту ПК
4
Индикаторы
Удаленный/
Локальный
Индикатор светится зеленым цветом и
показывает, с какой локации (локальной или
удаленной) идет доступ к KVM-портам
компьютера
5 Индикатор LAN Цвет указывает на статус сетевого подключения.
Светится, когда подключен к LAN, и мигает,
когда активно подключение Ethernet:
Оранжевый: 10 Мб/c
Оранжевый + Зеленый: 100 Мб/c
Зеленый : 1000 Мб/c
Не светится, когда не подключен к LAN
6 Индикатор подачи
питания
Светится синим, когда устройство включено.
