996
Доверенные Сертификаты
Обзор

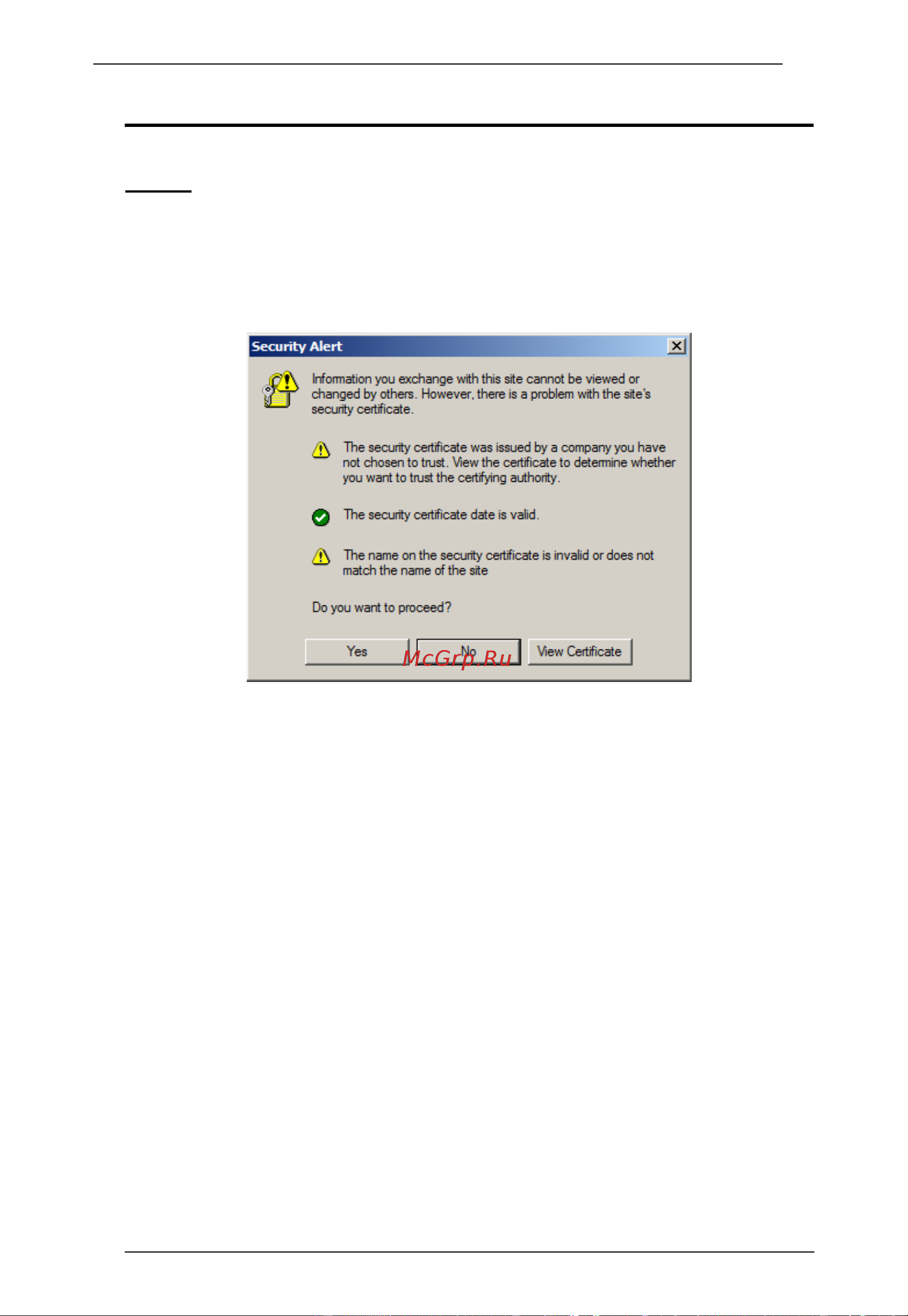

При попытке войти в устройство через браузер появляется
предупреждение системы безопасности, сообщающее о том, что
сертификат устройства не является доверенным, и предлагающее
подтвердить операцию.
Сертификат может быть доверенным, но предупреждение появляется
потому, что имя сертификата отсутствует в списке доверенных центров
Microsoft. Вы можете игнорировать предупреждение и щелкнуть Yes
(Да) , чтобы продолжить.
