998
Приложение
b)

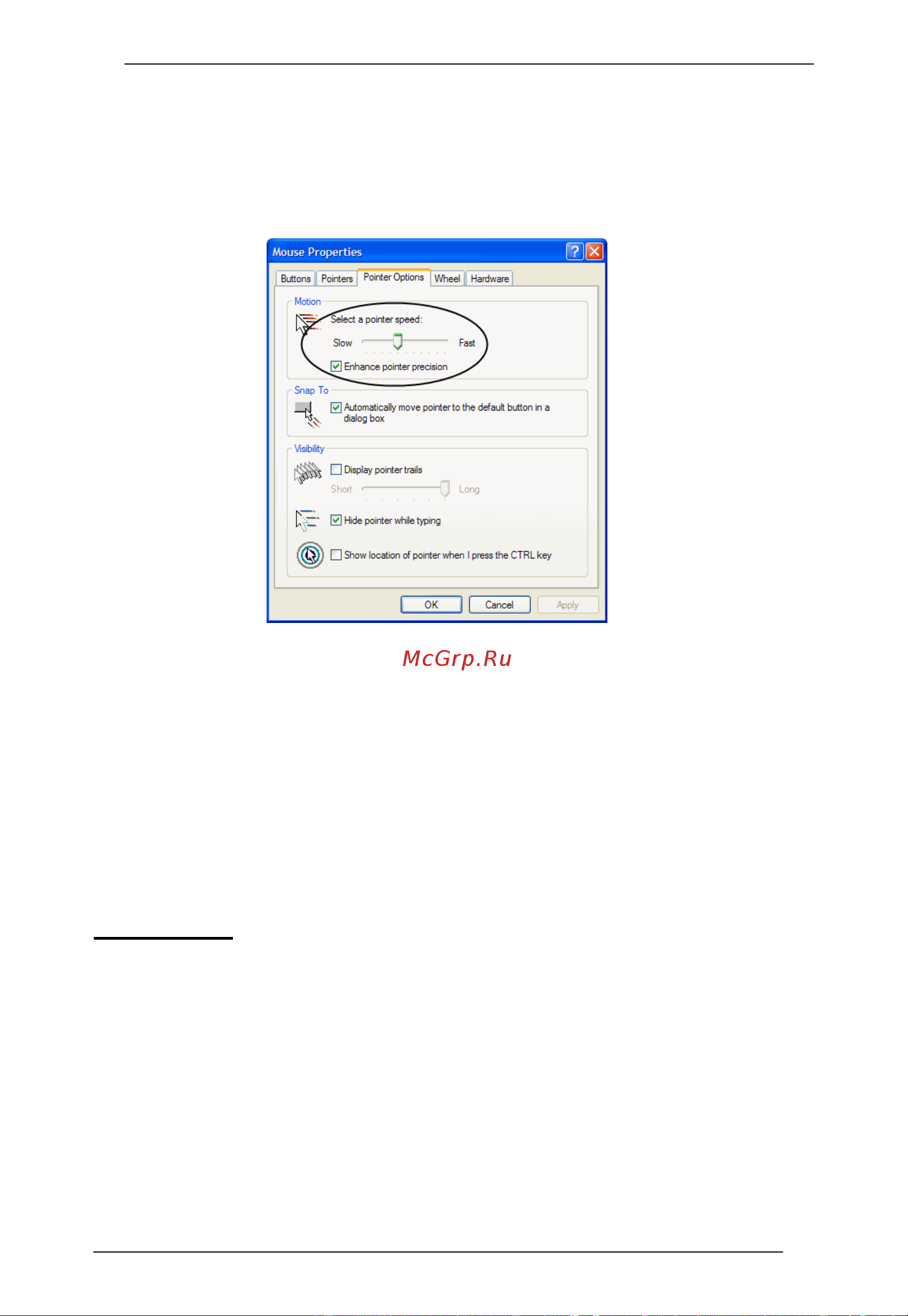

Откройте вкладку Pointer Options (Параметры указателя).
c)
Установите скорость мыши в среднее положение (6 единиц слева).
d)
Снимите флажок Enhance Pointer Precision (Включить повышенную
точность установки указателя).
3.
Windows ME:
Установите скорость мыши в среднее положение; выключите
ускорение мыши (щелкните Advanced, чтобы перейти к
нужному окну).
4.
Windows NT / Windows 98 / Windows 95:
Установите скорость мыши в положение
самой низкой скорости.
Sun / Linux:
Откройте сеанс работы с терминалом и введите
следующую команду: Sun: xset m 1
Linux: xset m 0
or
xset m 1
(Если одно не помогает, попробуйте другое).
