Руководство пользователя
22

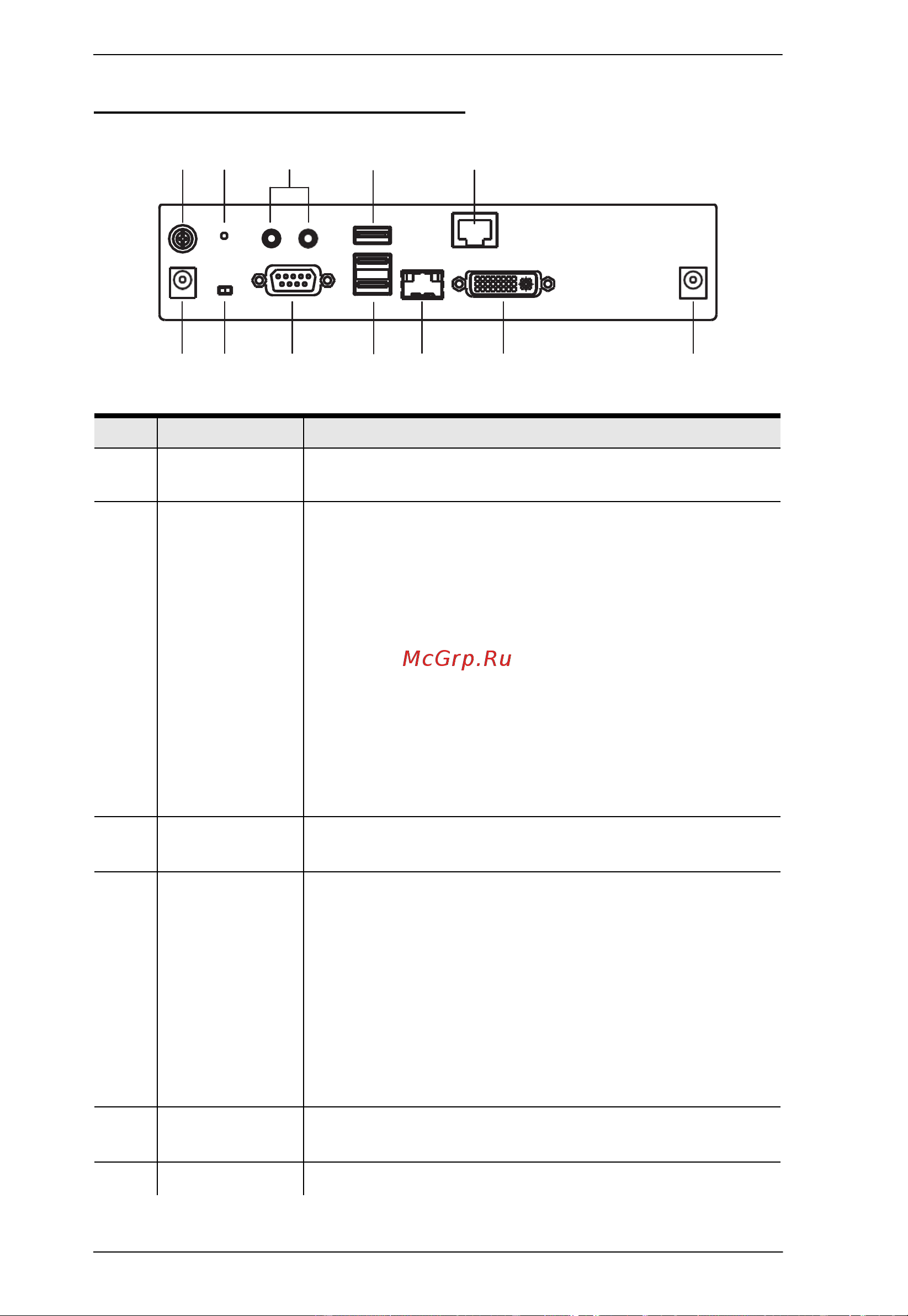

Вид сзади KE6900AR (приемник)
1 2 3 4 5
6 7 8 9 10 11 12
No.
Компонент
Описание
1 Клемма
заземления
Сюда подключается провод, используемый для
заземления устройства.
2
Reset (Сброс)
Эта кнопка нажимается тонким предметом, например,
кончиком скрепки.
Нажмите и отпустите для перезагрузки
устройства.
Для восстановления после неудачной
перепрошивки, выключите устройство, нажмите
эту кнопку, снова включите устройство.
Нажатие и удержание кнопки более 3 секунд
сбросит все настройки устройства к
заводскому состоянию.
Примечание: Функция Reset to Factory Default сбрасывает все,
кроме информации для входа (имя пользователя / пароль), к
заводским настройкам по умолчанию. Для сброса информации
о входе в систему,см. «Сброс» всей информации на стр.377 .
3
Аудио порт
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
4
Порт USB
Используйте порт для подключения USB-периферии
или виртуальных носителей.
Примечание: 1. При использовании USB диска,
подключенного к этому порту, см.
USB Mode (Режим USB), стр. 224.
2. Этот USB порт не поддерживает изохронные
устройства, поэтому через него невозможна
работа USB периферийных устройств с
потоковыми звуковыми или видеоданными,
такими как колонки и или веб-камеры.
5 Порт SFP
Здесь подключается оптоволоконный кабель Gigabit
Ethernet (GbE), соединяющий устройство с LAN.
6 Гнездо питания Сюда подключается кабель адаптера питания.
