Глава 1. Введение
63

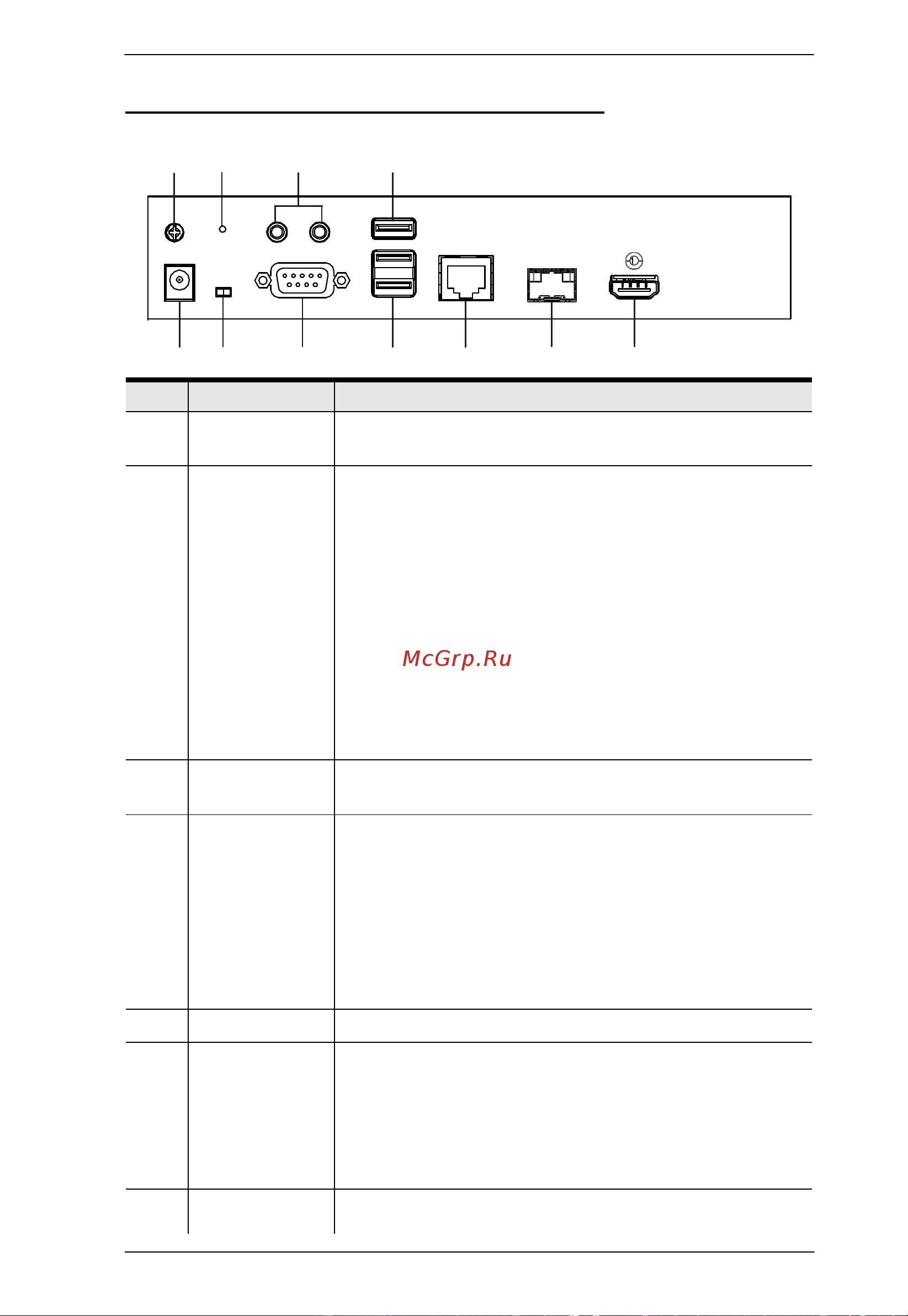

Вид сзади KE8950R / KE8952R (приемник)
1 2 3 4
5 6 7 8 9 10 11
No.
Компонент
Описание
1
Клемма
заземления
Сюда подключается провод, используемый для
заземления устройства.
2
Reset (Сброс)
Эта кнопка нажимается тонким предметом, например,
кончиком скрепки.
Нажмите и отпустите для перезагрузки
устройства.
Для восстановления после неудачной
перепрошивки,
выключите устройство, нажмите
эту кнопку, снова включите устройство.
Нажатие и удержание кнопки более 3 секунд
сбросит все настройки устройства к заводскому
состоянию.
Примечание:
Функция Reset to Factory Default сбрасывает все,
кроме информации для входа
(имя пользователя / пароль), к
заводским настройкам по умолчанию. Для сброса информации
о входе в систему,см. «Сброс» всей инфорации на стр.377 .
3
Аудио порт
Мини стерео порты для колонок (зеленый) и микрофона
(розовый)
4
Порт USB
Используйте порт для подключения USB-периферии
или виртуальных носителей.
Примечание:
1. При использовании USB диска, подключенного
к этому порту, см. USB Mode (Режим USB), стр. 224.
2. Этот USB порт не поддерживает изохронные
устройства, поэтому через него невозможна работа
USB периферийных устройств с потоковыми
звуковыми или видеоданными, такими как колонки и
или веб-камеры.
5
Гнездо питания
Сюда подключается кабель адаптера питания.
6
Переключатель
режимов.
Этот ползунковый переключатель служит для установки
режимов работы устройства.
Extension
(Удлинение): Устанавливает устройство в
режим работы удлинителя «точка»- «точка».
RS-232 Config: Устройст
во можем быть
сконфигурировано командами через порт RS-232.
7
Порт RS-232
Этот порт RS-232 служит для подключения
последовательного терминала.
