Руководство пользователя
72

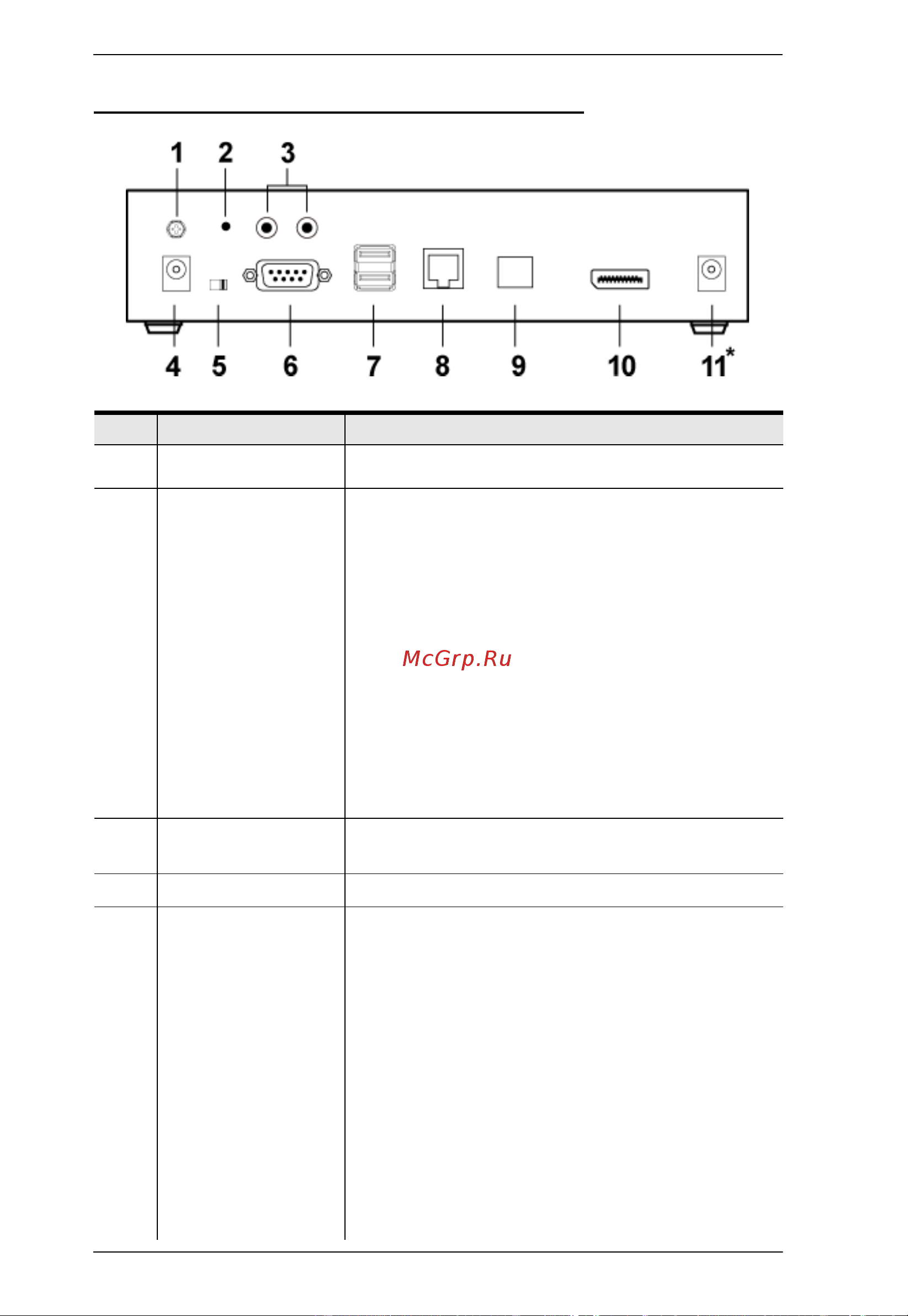

Вид сзади KE9950T / KE9952T (передатчик)
No.
Компонент
Описание
1
Клемма заземления
Сюда подключается провод, используемый для
заземления устройства.
2
Reset (Сброс)
Эта кнопка нажимается тонким предметом,
например, кончиком скрепки.
Нажмите и отпустите для перезагрузки
устройства.
Для восстановления после неудачной
перепрошивки, выключите устройство,
нажмите эту кнопку, снова включите
устройство.
Нажатие и удержание кнопки более 3 сек
унд
сбросит все настройки устройства к
заводскому состоянию.
Примечание:
Функция Reset to Factory Default сбрасывает
все, кроме информации для входа (имя пользователя /
пароль), к заводским настройкам по умолчанию. Для
сброса информации о входе в систему,см. «Сброс»
всей
информации на стр.377.
3
Аудио порт
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
4
Гнездо питания
Сюда подключается кабель адаптера питания.
5
Переключатель
режимов.
Этот ползунковый переключатель служит для
установки режимов работы устройства.
Auto: Совместное (одновременное) KVM-
управление ПК
с консолей приемника и передатчика*
RS-232 Конфигурация / Контроль доступа
: Устройство
можем быть сконфигурировано к
омандами через порт
RS-
232. При подключении к кнопке контроля доступа
KVM через IP (2XRT-
0015G), пользователи могут
включать / отключать права управления подключенных
приемников.
Local/Локальный: KVM-
управление ПК можно
осуществлять только локально через передатчик. KVM
-
доступ через приемник запрещен.
Примечание: В режиме Auto , RS-
232 и звуковые функции
работают только на приемнике, но не на передатчике.
