Глава 1. Введение
61
POWER
LAN
LOCAL
REMOTE

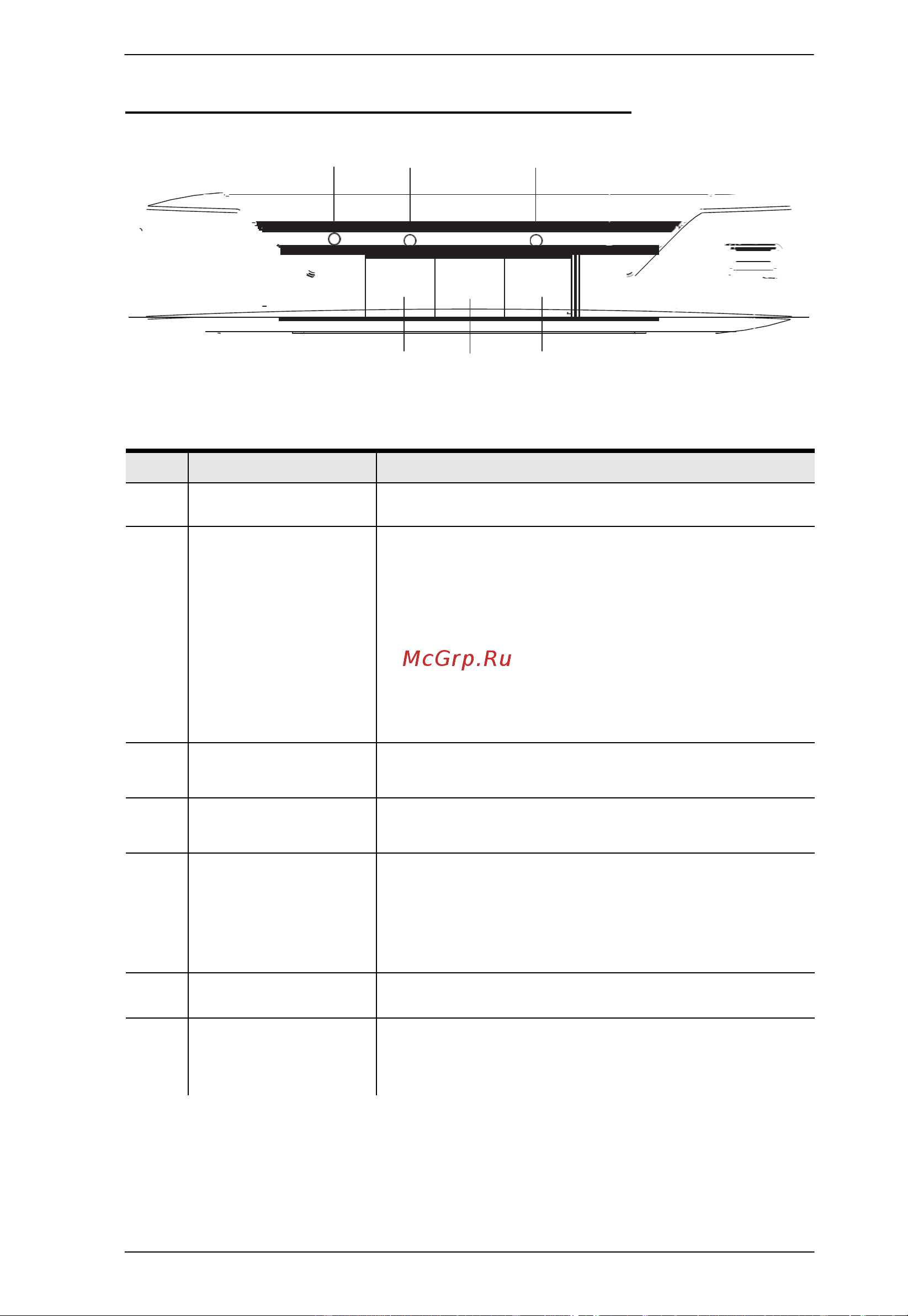

Вид спереди KE8950R / KE8952R (приемник)
1 2 3 4
Graphics
Экранн
ое
меню
(OSD)
Видео
5 6 7 8
No.
Компонент
Описание
1
Индикатор подачи
питания
Светится синим, когда устройство включено.
2 Индикатор LAN Цвет указывает на статус сетевого подключения.
Светится, когда подключен к LAN, и мигает, когда
активно подключение Ethernet:
Оранжевый: 10 Мб/c
Оранжевый + Зеленый: 100 Мб/c
Зеленый : 1000 Мб/c
Не светится, когда не подключен к LAN
3 Индикатор Local
(Локальный)
Светится зеленым при KVM-
доступе через
передатчик.
4 Индикатор Remote
(Удаленный)
Светится зеленым при KVM-
доступе к ПК через
приемник.
5 Кнопка Graphics
(Графический)
Устанавливает максимально высокое качество
изображения на дисплее для отображения
статичной картинки. Нажатие этой кнопки
выключает режим Video.
По умолчанию, установлен режим Graphics.
6 Кнопка OSD (вызов
экранного меню)
Используйте эту кнопку для вызова экранного
меню.
7
Кнопка Video
Устанавливает максимально высокое качество
изображения на дисплее для отображения видео.
Нажатие этой кнопки выключает режим Graphics.
