Глава 1. Введение
53

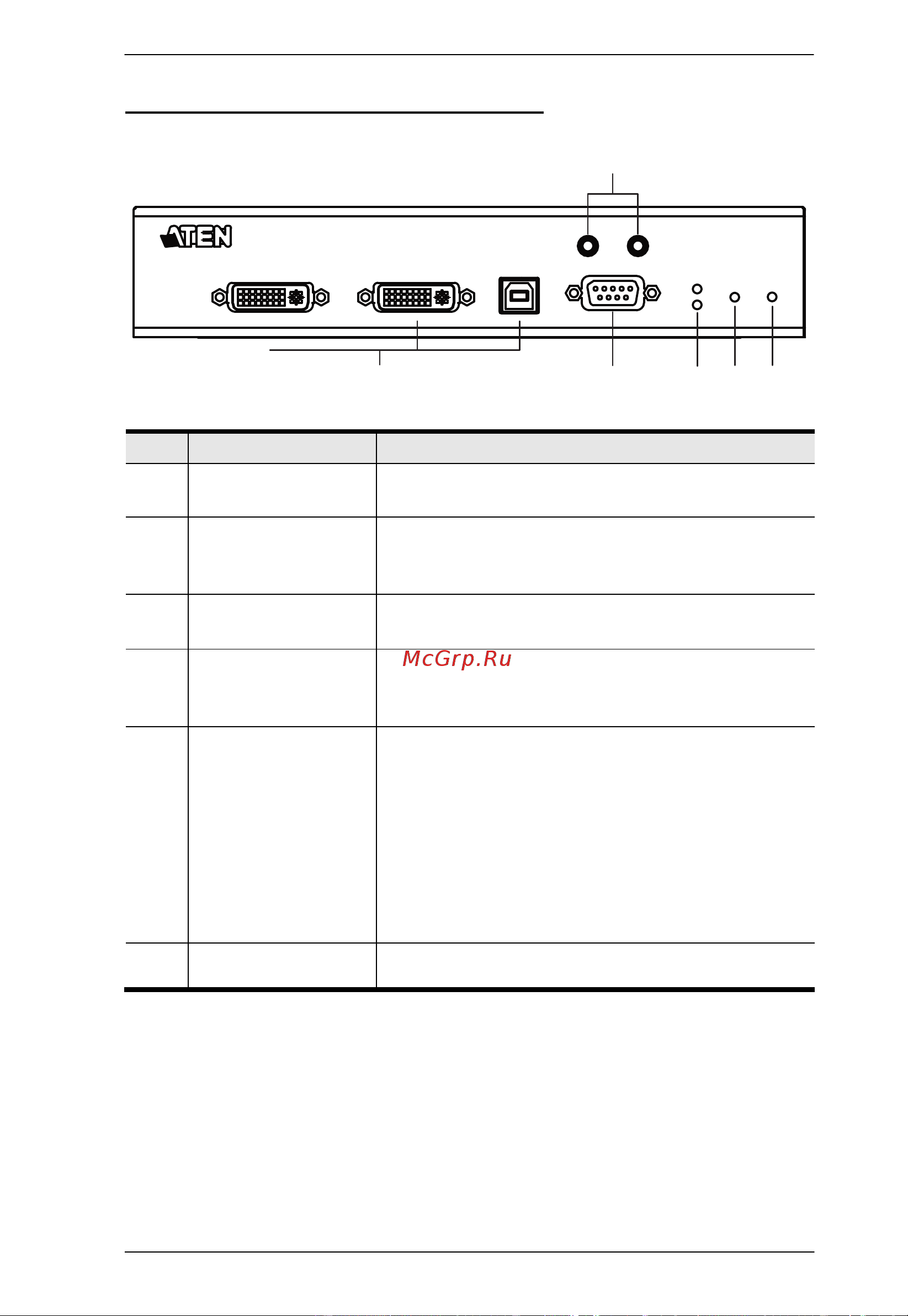

Вид спереди KE6940AiT (передатчик)
1
2 3 4 5 6
No.
Компонент
Описание
1
Аудио порт
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
2
KVM порты
USB KVM-кабель и кабель DVI, входящие в
комплект
поставки, подключаются к этим портам
для подключения передатчика к компьютеру.
3
Порт RS-232
Этот порт служит для подключения к
последовательному порту ПК
4
Индикаторы
Удаленный/
Локальный
Индикатор светится зеленым цветом и показывает,
с какой локации (
локальной или удаленной) идет
доступ к KVM-портам компьютера
5
Индикатор LAN
Цвет указывает на статус сетевого подключения.
Светится, когда подключен к LAN, и мигает, когда
активно подключение Ethernet:
Оранжевый: 10 Мб/c
Оранжевый + Зеленый: 100 Мб/c
Зеленый : 1000 Мб/c
Не светится, когда не подключен к LAN
6
Индикатор подачи
питания
Светится синим, когда устройство включено.
