Руководство пользователя
18

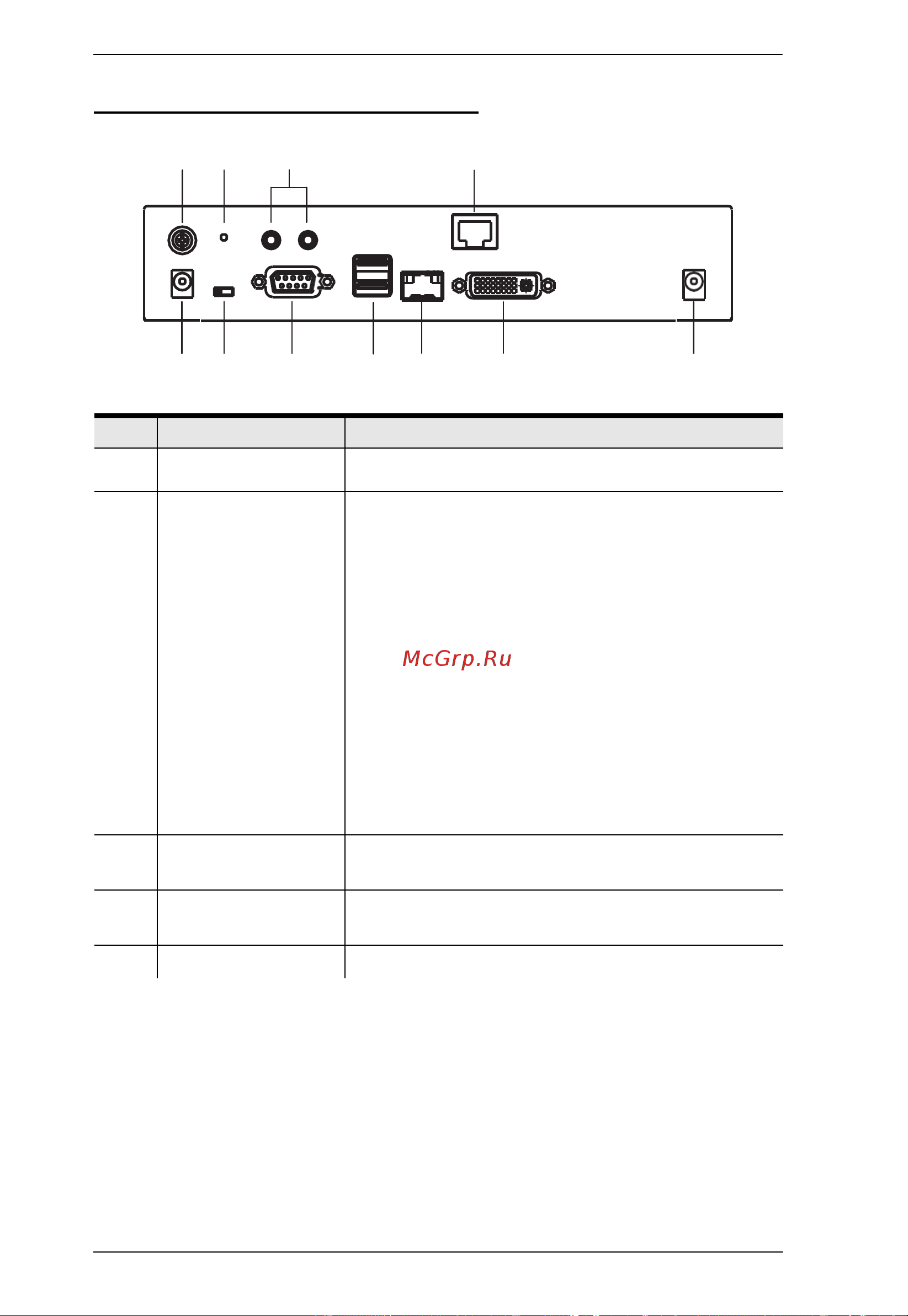

Вид сзади KE6900AT (передатчик)
1 2 3 4
5 6 7 8 9 10 11
No.
Компонент
Описание
1 Клемма заземления Сюда подключается провод, используемый для
заземления устройства.
2 Reset (Сброс) Эта кнопка нажимается тонким предметом,
например, кончиком скрепки.
Нажмите и отпустите для перезагрузки
устройства.
Для восстановления после неудачной
перепрошивки, выключите устройство,
нажмите эту кнопку, снова включите
устройство.
Нажатие и удержание кнопки более 3 секунд
сбросит все настройки устройства к
заводскому состоянию.
Примечание: Функция Reset to Factory Default сбрасывает
все, кроме информации для входа (имя пользователя /
пароль), к заводским настройкам по умолчанию. Для
сброса информации о входе в систему,см. «Сброс»
всей
информации на стр.377.
3 Аудио порт Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
4 Порт LAN
Сюда подключается кабель, соединяющий
устройство с LAN.
5
Гнездо питания
Сюда подключается кабель адаптера питания.
