Руководство пользователя
30
POWER
LAN
LOCAL
REMOTE
Graphics OSD Video

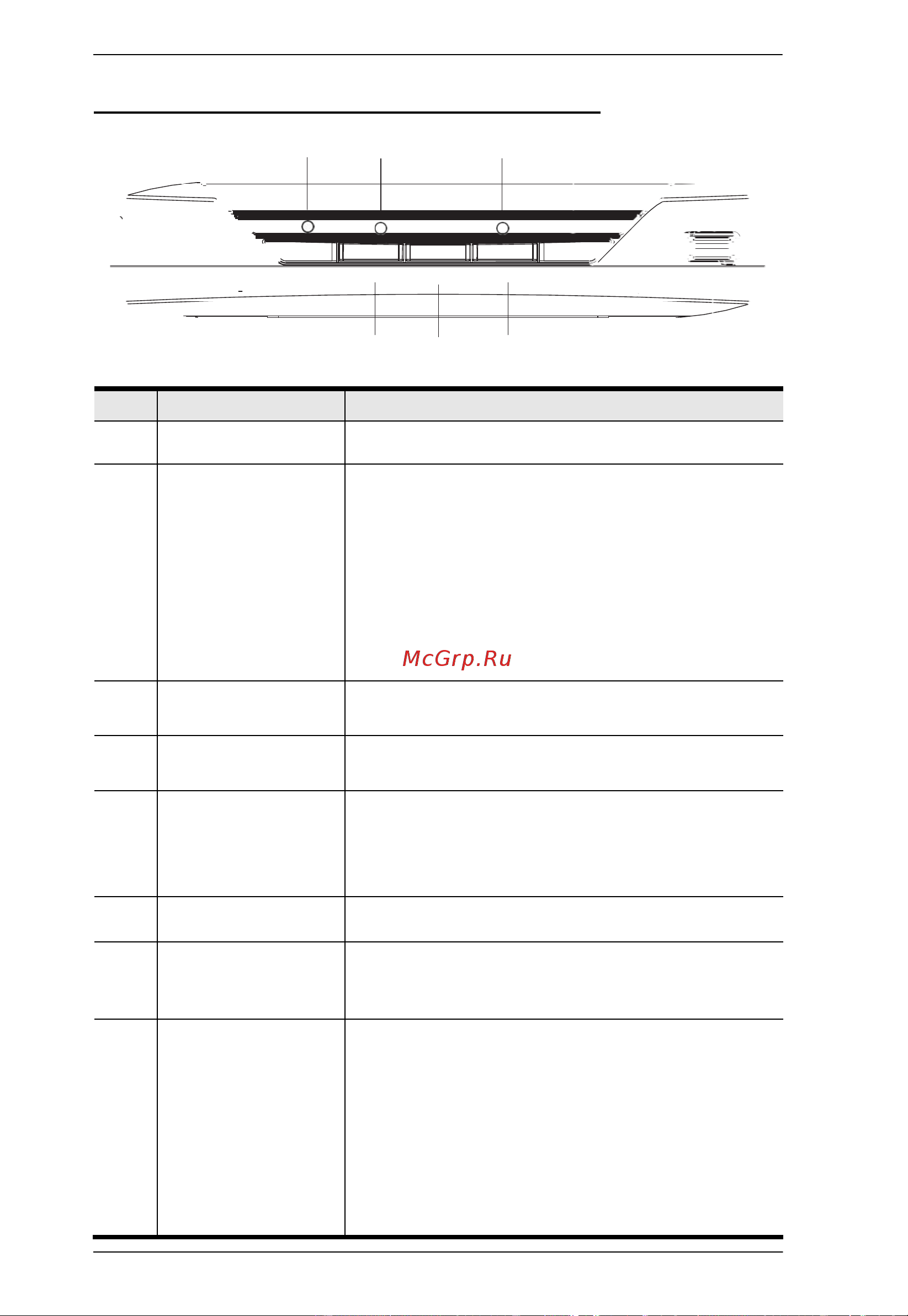

Вид спереди KE6910R / KE6912R (приемник)
1 2 3 4
5 6 7 8
No.
Компонент
Описание
1
Индикатор подачи
питания
Светится синим, когда устройство включено.
2 Индикатор LAN Цвет указывает на статус сетевого подключения.
Светится, когда подключен к LAN, и мигает, когд
активно подключение Ethernet:
Оранжевый: 10 Мб/c
Оранжевый + Зеленый: 100 Мб/c
Зеленый : 1000 Мб/c
Не светится, когда не подключен к LAN
3 Индикатор Local
(Локальный)
Светится зеленым при KVM-
доступе чере
передатчик.
4 Индикатор Remote
(Удаленный)
Светится зеленым при KVM-доступе
к ПК чере
приемник.
5 Кнопка Graphics
(Графический)
Устанавливает максимально высокое качеств
изображения на дисплее для отображения статично
картинки. Нажатие этой кнопки выключает режи
Video. По умолчанию, установлен режим Graphics.
6 Кнопка OSD (вызов
экранного меню)
Используйте эту кнопку для вызова экранного меню
7 Кнопка Video
Устанавливает максимально высокое качеств
изображения на дисплее для отображения видео
Нажатие этой кнопки выключает режим Graphics.
8 Порт USB
Используйте порт для подключения USB-
перифери
или виртуальных носителей.
Примечание:
1. О использовании USB диска
подключенного к этому порту, см.
USB Mod
(Режим USB), стр. 224.
2. Этот USB порт не поддерживает изохронны
устройства, поэтому ч
ерез него невозможн
работа USB периферийных устройств
потоковыми звуковыми или видеоданными
такими как колонки и или веб-камеры.
